IS43TR82560DL-125KBLI

产品分类: 动态随机存储器(DRAM)
产品描述: 256MB 256Mx8 1.283V 140mA 1.45V 800MHz Parallel 8bit BGA-78 贴片安装
供应商型号: IS43TR82560DL-125KBLI
供应商: 国内现货
标准整包数: 2200
INTEGRATED SILICON SOLUTION 动态随机存储器(DRAM) IS43TR82560DL-125KBLI

IS43TR82560DL-125KBLI概述

    DDR3 SDRAM 技术手册概述

    产品简介


    IS43/46TR16128D, IS43/46TR16128DL, IS43/46TR82560D 和 IS43/46TR82560DL 是由Integrated Silicon Solution, Inc.(ISSI)生产的DDR3 SDRAM内存芯片。这些产品主要用于需要高性能和高可靠性存储解决方案的应用场合。它们提供了2Gb的存储容量,支持多种配置选项,包括256Mx8和128Mx16。

    技术参数


    - 电压范围:
    - 标准电压:VDD 和 VDDQ = 1.5V ± 0.075V
    - 低电压(L):VDD 和 VDDQ = 1.35V +0.1V, -0.067V
    - 频率:
    - 高速数据传输率可达1066 MHz
    - 内存结构:
    - 8个内部银行(Internal Banks)用于并发操作
    - 8n位预取架构(8n-Bit Prefetch Architecture)
    - 可编程CAS延迟(Programmable CAS Latency)
    - 可编程CAS写入延迟(Programmable CAS WRITE latency)
    - 可编程突发长度(Programmable Burst Length)
    - 突发序列可编程(Programmable Burst Sequence)
    - 刷新间隔:
    - 温度范围从-40°C到125°C不等,刷新间隔从7.8 µs到0.97 µs
    - 工作温度范围:
    - 商用:0°C 至 +95°C
    - 工业:-40°C 至 +95°C
    - 汽车:A1 (-40°C 至 +95°C), A2 (-40°C 至 +105°C), A25 (-40°C 至 +115°C), A3 (-40°C 至 +125°C)

    产品特点和优势


    - 高速数据传输:最高可达1066 MHz,适用于对数据传输速度要求较高的应用场景。
    - 多内部银行:8个内部银行支持并发操作,提升数据处理效率。
    - 灵活的编程功能:提供多种可编程功能,如CAS延迟、突发长度、突发序列等,以适应不同的应用需求。
    - 动态调节功能:支持动态OCD和动态ODT,可在不同条件下保持最佳性能。
    - 宽温度范围:适用于-40°C至125°C的宽温度范围,满足工业和汽车应用的需求。

    应用案例和使用建议


    - 服务器和数据中心:适合用于需要大容量和高速数据访问的数据中心环境。
    - 网络通信设备:应用于路由器、交换机等设备,支持高速数据处理。
    - 工业自动化:支持-40°C至95°C的工业温度范围,适用于各种工业自动化系统。
    - 汽车电子:支持宽温范围(-40°C至+125°C),适用于汽车电子控制系统。
    使用建议:
    - 在使用过程中,确保电源电压稳定,特别是在启动时要遵循正确的初始化步骤。
    - 根据应用需求选择合适的温度范围和工作模式。
    - 由于支持多种可编程功能,建议根据具体应用需求进行适当的配置。

    兼容性和支持


    - 封装兼容性:提供96球BGA和78球BGA两种封装形式,分别适用于x16和x8配置。
    - 厂商支持:ISSI提供了详细的技术手册和文档支持,用户可以获取最新的产品规格和技术支持信息。

    常见问题与解决方案


    - Q: 如何正确初始化DDR3 SDRAM?
    - A: 参考技术手册中的“RESET and Initialization Procedure”,按照规定的顺序进行操作,确保所有输入信号在初始化期间处于正确的状态。

    - Q: 如何进行ZQ校准?
    - A: 发出ZQCL命令启动校准过程,并等待tZQinit完成。参考技术手册中的初始化流程图进行操作。
    - Q: 如何设置模式寄存器?
    - A: 使用MRS命令加载各个模式寄存器。每个寄存器的设置需要提供特定的地址值,具体设置请参考技术手册中的模式寄存器定义部分。

    总结和推荐


    IS43/46TR16128D 和 IS43/46TR82560D 是一款高性能、高可靠性的DDR3 SDRAM内存芯片。它具有高速数据传输能力、多个内部银行支持并发操作、多种可编程功能和宽温度范围等特点,使其适用于多种高端应用场景。建议在需要大容量、高性能和高可靠性的环境中使用此产品,特别是对于工业自动化和汽车电子等对温度和稳定性有严格要求的应用。总的来说,这款产品值得推荐给寻求高性能内存解决方案的用户。

IS43TR82560DL-125KBLI参数

参数
数据总线宽度 8bit
接口类型 Parallel
存储容量 256MB
最大供电电流 140mA
最大时钟频率 800MHz
最大工作供电电压 1.45V
最小工作供电电压 1.283V
组织 256Mx8

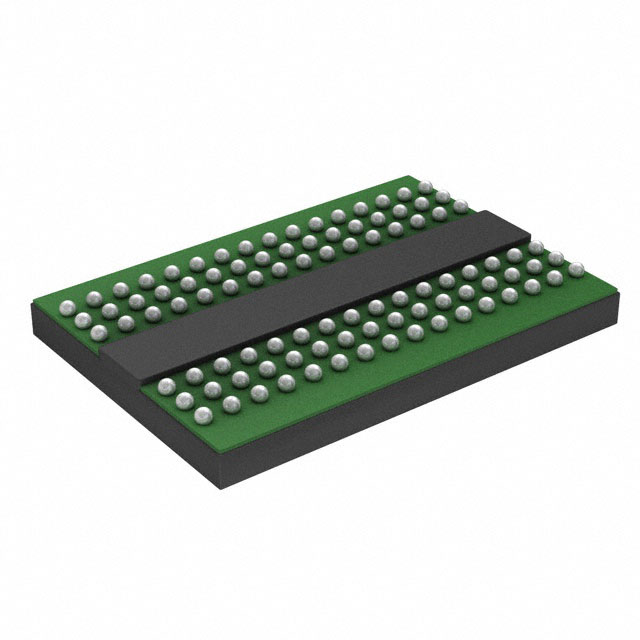

通用封装 BGA-78
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

IS43TR82560DL-125KBLI厂商介绍

Integrated Silicon Solution(ISS)是一家全球领先的半导体公司,专注于设计和制造高性能的模拟、混合信号和数字集成电路。公司的产品广泛应用于多个领域,包括工业、汽车、医疗、通信和消费电子等。

主营产品分类:
1. 电源管理:包括电源转换器、电源监控器和电池管理芯片。
2. 接口:包括USB、以太网、串行通信接口等。
3. 传感器:包括温度、湿度、压力等传感器。
4. 音频/视频:包括音频放大器、视频处理器等。
5. 微控制器:包括8位、16位和32位微控制器。

应用领域:
1. 工业自动化:如电机控制、传感器接口等。
2. 汽车电子:如车载信息娱乐系统、安全系统等。
3. 医疗设备:如病人监护仪、诊断设备等。
4. 通信设备:如基站、路由器、交换机等。
5. 消费电子:如智能手机、平板电脑、智能家居等。

Integrated Silicon Solution的优势:
1. 强大的研发能力:拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质产品:严格的质量控制流程,确保产品的可靠性和稳定性。
3. 广泛的应用领域:产品覆盖多个市场,满足不同客户的需求。
4. 良好的客户服务:提供技术支持和定制解决方案,帮助客户实现项目成功。

IS43TR82560DL-125KBLI数据手册

厂牌 PDF简要描述 下载
INTEGRATED SILICON SOLUTION 动态随机存储器(DRAM) INTEGRATED SILICON SOLUTION IS43TR82560DL-125KBLI IS43TR82560DL-125KBLI数据手册

IS43TR82560DL-125KBLI封装设计

查看详情并下载
Symbol
Footprint
3D Model
