首页  >  产品百科  >  IS43TR16256BL-107MBL-TR

IS43TR16256BL-107MBL-TR

产品分类: 动态随机存储器(DRAM)
产品描述: 512MB 256 M x 16 1.283V 308mA 1.45V 933MHz Parallel 16bit BGA-96 贴片安装,黏合安装
供应商型号: IS43TR16256BL-107MBL-TR
供应商: Verical
标准整包数: 1500

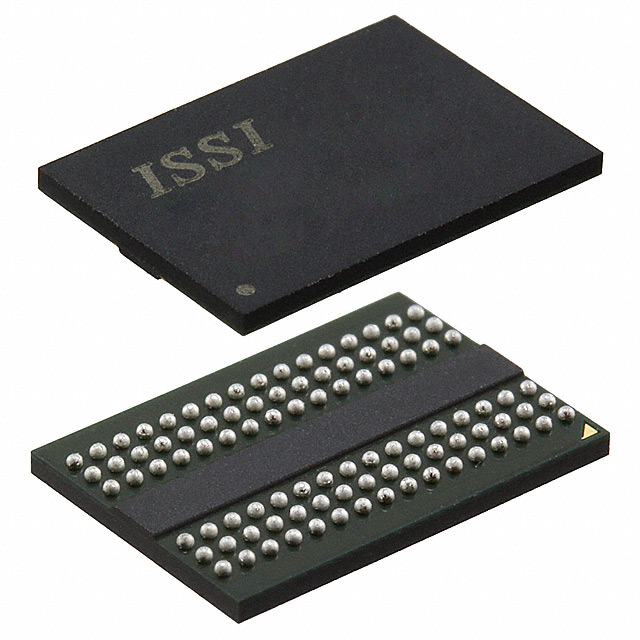

INTEGRATED SILICON SOLUTION 动态随机存储器(DRAM) IS43TR16256BL-107MBL-TR

IS43TR16256BL-107MBL-TR概述


    产品简介


    IS43/46TR16256B 和 IS43/46TR16256BL
    IS43/46TR16256B 和 IS43/46TR16256BL 是由 Integrated Silicon Solution, Inc. 生产的高性能 DDR3 SDRAM(动态随机存取存储器)。这些芯片提供 256Mx16 的配置,适用于多种应用领域,如计算系统、通信设备、消费电子产品以及嵌入式系统。

    技术参数


    - 电压范围:标准电压 VDD 和 VDDQ = 1.5V ± 0.075V;低电压 L 版本 VDD 和 VDDQ = 1.35V +0.1V, -0.067V
    - 数据传输速率:高达 1066 MHz
    - 内部银行数:8个,支持并发操作
    - 预取架构:8n-bit 预取
    - CAS 延迟:可编程
    - 加法延迟:0, CL-1, CL-2
    - CAS 写入延迟:基于 tCK 编程
    - 突发长度:4 和 8
    - 突发序列:顺序或交错
    - 自刷新模式:自动自刷新(ASR),温度自刷新(SRT)
    - 刷新间隔:7.8 µs (8192 周期/64 ms) 至 -40°C 到 85°C;3.9 µs (8192 周期/32 ms) 至 85°C 到 105°C
    - 自刷新温度范围:-40°C 至 125°C
    - 温度等级:商业级(0°C 至 +95°C),工业级(-40°C 至 +95°C),汽车级(-40°C 至 +125°C)
    - 封装选项:96-ball BGA (9mm x 13mm) 或 78-ball BGA (8mm x 10.5mm)

    产品特点和优势


    IS43/46TR16256B 和 IS43/46TR16256BL 的独特之处在于其高效的数据传输速率(最高可达 1066 MHz)和高密度内存配置(256Mx16)。它们支持多种电源电压,提供了卓越的性能和灵活性。此外,通过可编程 CAS 延迟和突发长度等功能,用户可以针对具体应用进行定制配置。这些特点使得该产品在市场上具有显著的竞争优势。

    应用案例和使用建议


    应用案例:
    这些存储器芯片广泛应用于高性能计算、通信系统、服务器、笔记本电脑和其他需要高速存储解决方案的场合。例如,在高性能计算系统中,IS43/46TR16256B 和 IS43/46TR16256BL 可以作为缓存,提高系统的整体性能和响应速度。
    使用建议:
    - 在初始化过程中,确保所有输入信号(如 CK, CK#, CKE 等)稳定,特别是在 RESET# 被激活时。
    - 在编程 Mode Registers 时,确保所有地址字段被重新定义,以避免潜在的数据错误。
    - 定期执行刷新操作,以确保数据的一致性和可靠性。

    兼容性和支持


    IS43/46TR16256B 和 IS43/46TR16256BL 支持 JEDEC 标准,确保了与现有系统的兼容性。此外,Integrated Silicon Solution, Inc. 提供详尽的技术文档和支持服务,帮助用户解决各种技术问题。

    常见问题与解决方案


    - 问题:电源电压不稳定导致芯片无法正常工作。
    - 解决方案:确保电源电压稳定,遵循手册中的电源管理步骤。
    - 问题:在刷新过程中出现数据丢失。
    - 解决方案:定期检查并执行刷新命令,确保数据的一致性。
    - 问题:初始化过程失败。
    - 解决方案:按照手册中的初始化步骤逐一检查,确保所有信号正确配置。

    总结和推荐


    综上所述,IS43/46TR16256B 和 IS43/46TR16256BL 是高性能 DDR3 SDRAM 存储器,适用于多种高性能计算和通信应用。凭借其出色的性能、灵活的配置选项和可靠的支持服务,这些产品是设计工程师的理想选择。因此,我们强烈推荐在需要高速、高密度存储解决方案的项目中使用这些存储器芯片。

IS43TR16256BL-107MBL-TR参数

参数
组织 256 M x 16
数据总线宽度 16bit
接口类型 Parallel
存储容量 512MB
最大供电电流 308mA
最大时钟频率 933MHz
最大工作供电电压 1.45V
最小工作供电电压 1.283V
通用封装 BGA-96
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

IS43TR16256BL-107MBL-TR厂商介绍

Integrated Silicon Solution(ISS)是一家全球领先的半导体公司,专注于设计和制造高性能的模拟、混合信号和数字集成电路。公司的产品广泛应用于多个领域,包括工业、汽车、医疗、通信和消费电子等。

主营产品分类:
1. 电源管理:包括电源转换器、电源监控器和电池管理芯片。
2. 接口:包括USB、以太网、串行通信接口等。
3. 传感器:包括温度、湿度、压力等传感器。
4. 音频/视频:包括音频放大器、视频处理器等。
5. 微控制器:包括8位、16位和32位微控制器。

应用领域:
1. 工业自动化:如电机控制、传感器接口等。
2. 汽车电子:如车载信息娱乐系统、安全系统等。
3. 医疗设备:如病人监护仪、诊断设备等。
4. 通信设备:如基站、路由器、交换机等。
5. 消费电子:如智能手机、平板电脑、智能家居等。

Integrated Silicon Solution的优势:
1. 强大的研发能力:拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质产品:严格的质量控制流程,确保产品的可靠性和稳定性。
3. 广泛的应用领域:产品覆盖多个市场,满足不同客户的需求。
4. 良好的客户服务:提供技术支持和定制解决方案,帮助客户实现项目成功。

IS43TR16256BL-107MBL-TR数据手册

厂牌 PDF简要描述 下载
INTEGRATED SILICON SOLUTION 动态随机存储器(DRAM) INTEGRATED SILICON SOLUTION IS43TR16256BL-107MBL-TR IS43TR16256BL-107MBL-TR数据手册

IS43TR16256BL-107MBL-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ ¥ 5.5364
库存: 25500
起订量: 1500 增量: 0
交货地:
最小起订量为:1500
合计: ¥ 8304.6
