IS43LR16800G-6BLI-TR

产品分类: 动态随机存储器(DRAM)
产品描述: 128Mb (8M x 16) 8Mx16 1.7V 80mA 1.95V 166MHz Parallel 16bit BGA 贴片安装,黏合安装 10mm(长度)*8mm(宽度)
供应商型号: 870-43LR16800G6BLITR
供应商: Mouser
标准整包数: 1

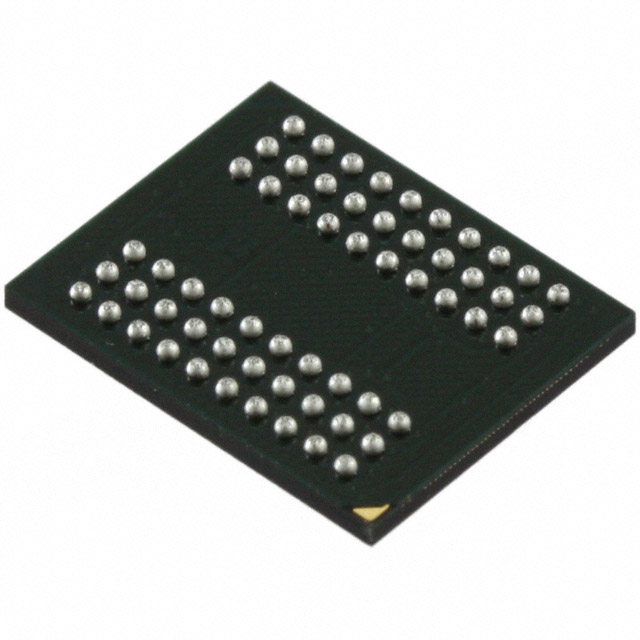

INTEGRATED SILICON SOLUTION 动态随机存储器(DRAM) IS43LR16800G-6BLI-TR

IS43LR16800G-6BLI-TR概述


    产品简介


    IS43/46LR16800G是一款专为移动设备设计的高性能DDR SDRAM,具有134,217,728位(128兆位)的存储容量。它被组织成4个银行,每个银行包含2,097,152个字,每个字宽度为16位。该器件采用双数据速率架构,以实现高速操作,并且能够在单个时钟周期内传输两个数据字。IS43/46LR16800G广泛应用于智能手机、平板电脑、数码相机和其他便携式设备中。

    技术参数


    - 存储容量:134,217,728位(128兆位)
    - 组织结构:4个银行,每个银行2,097,152个字x 16位
    - 电源电压:VDD = 1.8V,VDDQ = 1.8V
    - 内存接口:16位宽的数据输入/输出信号
    - 工作频率:最高可达166MHz
    - 数据率:最高可达333Mbps/引脚
    - 支持的模式:多种刷新模式(自动、自刷新)
    - 低功耗特性:部分阵列自刷新(PASR)、温度补偿自刷新(TCSR)、深度休眠模式
    - 封装类型:60球FBGA封装
    - 电气特性:兼容LVCMOS电平

    产品特点和优势


    IS43/46LR16800G具备多种独特功能,使其在高性能移动设备市场上具有显著的竞争优势。例如,双数据速率架构使得其能够高效处理高速数据传输,而四个内部银行的设计则允许并发操作,从而提高系统整体性能。此外,它支持多种刷新模式,如自动刷新和自刷新,这有助于延长电池寿命并保持数据完整性。在低功耗特性方面,PASR、TCSR和深度休眠模式使得该器件可以在不牺牲性能的情况下节省电力。

    应用案例和使用建议


    IS43/46LR16800G通常用于需要高带宽和低延迟的移动设备中。例如,在一款高端智能手机中,该器件可以被用来作为系统的主内存,支持高速的数据读写操作。在使用过程中,用户应当确保正确的初始化顺序,并根据具体应用需求合理设置模式寄存器。例如,选择适当的CAS延迟、突发长度和突发类型,以达到最佳性能。此外,在电源管理方面,应当充分利用低功耗特性,比如在待机状态时启用深度休眠模式,从而降低功耗。

    兼容性和支持


    IS43/46LR16800G的设计使得其与各种其他电子元器件具有良好的兼容性,特别是对于支持LVCMOS电平的设备而言。集成硅解决方案公司(ISSI)提供详尽的技术文档和支持服务,帮助用户快速上手。如果用户在使用过程中遇到任何问题,可以通过技术支持渠道获得帮助。

    常见问题与解决方案


    1. Q: 如何正确初始化IS43/46LR16800G?
    - A: 初始化过程包括:首先使VDD和VDDQ电源稳定,然后等待至少200微秒后发送预充电命令,接着进行多次自动刷新循环,最后加载模式寄存器和扩展模式寄存器。
    2. Q: 在什么情况下会使用深度休眠模式?
    - A: 当设备需要长时间处于低功耗状态时,可以启用深度休眠模式。通过这种方式,可以有效减少功耗,延长电池寿命。
    3. Q: 如何设置突发长度和突发类型?
    - A: 这些设置可以通过模式寄存器编程来完成。选择合适的突发长度和类型,可以根据应用需求调整数据访问速度和方式。

    总结和推荐


    IS43/46LR16800G凭借其出色的性能和丰富的功能,成为了移动设备中不可或缺的关键组件。特别是在数据处理速度、低功耗管理和可靠性方面表现出色。对于需要高性能和低功耗的应用场景,我们强烈推荐使用IS43/46LR16800G。

IS43LR16800G-6BLI-TR参数

参数
最大工作供电电压 1.95V
最小工作供电电压 1.7V
组织 8Mx16
数据总线宽度 16bit
接口类型 Parallel
存储容量 128Mb (8M x 16)
最大供电电流 80mA
最大时钟频率 166MHz
长*宽*高 10mm(长度)*8mm(宽度)
通用封装 BGA
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

IS43LR16800G-6BLI-TR厂商介绍

Integrated Silicon Solution(ISS)是一家全球领先的半导体公司,专注于设计和制造高性能的模拟、混合信号和数字集成电路。公司的产品广泛应用于多个领域,包括工业、汽车、医疗、通信和消费电子等。

主营产品分类:
1. 电源管理:包括电源转换器、电源监控器和电池管理芯片。
2. 接口:包括USB、以太网、串行通信接口等。
3. 传感器:包括温度、湿度、压力等传感器。
4. 音频/视频:包括音频放大器、视频处理器等。
5. 微控制器:包括8位、16位和32位微控制器。

应用领域:
1. 工业自动化:如电机控制、传感器接口等。
2. 汽车电子:如车载信息娱乐系统、安全系统等。
3. 医疗设备:如病人监护仪、诊断设备等。
4. 通信设备:如基站、路由器、交换机等。
5. 消费电子:如智能手机、平板电脑、智能家居等。

Integrated Silicon Solution的优势:
1. 强大的研发能力:拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质产品:严格的质量控制流程,确保产品的可靠性和稳定性。
3. 广泛的应用领域:产品覆盖多个市场,满足不同客户的需求。
4. 良好的客户服务:提供技术支持和定制解决方案,帮助客户实现项目成功。

IS43LR16800G-6BLI-TR数据手册

厂牌 PDF简要描述 下载
INTEGRATED SILICON SOLUTION 动态随机存储器(DRAM) INTEGRATED SILICON SOLUTION IS43LR16800G-6BLI-TR IS43LR16800G-6BLI-TR数据手册

IS43LR16800G-6BLI-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.8535 ¥ 49.4621
10+ $ 5.082 ¥ 42.9429
100+ $ 4.3524 ¥ 36.7778
250+ $ 4.3416 ¥ 36.6865
500+ $ 4.0635 ¥ 34.3366
1000+ $ 4.0005 ¥ 33.8042
2000+ $ 3.3915 ¥ 28.6582
库存: 1494
起订量: 1 增量: 1
