IS42S32800J-75ETLI

产品分类: 动态随机存储器(DRAM)
产品描述: 256Mb (8M x 32) 8Mx32 3V 170mA 3.6V 133MHz Parallel 32bit TSOP-86 贴片安装
供应商型号: IS42S32800J-75ETLI
供应商: 国内现货
标准整包数: 1

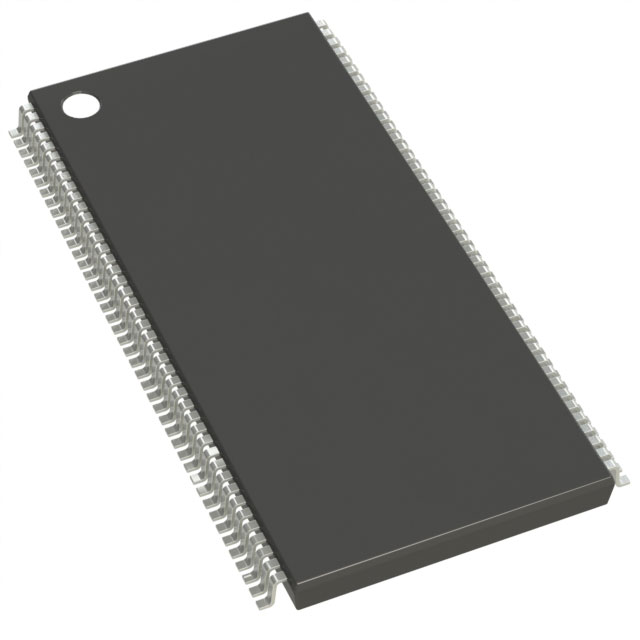

INTEGRATED SILICON SOLUTION 动态随机存储器(DRAM) IS42S32800J-75ETLI

IS42S32800J-75ETLI概述


    产品简介


    IS42S32800J 和 IS45S32800J 高速同步DRAM
    IS42S32800J 和 IS45S32800J 是由 Integrated Silicon Solution, Inc. 设计并生产的 256Mb 同步动态随机存取存储器(SDRAM),适用于高速数据传输应用。这些芯片主要用于需要大量内存且对数据访问速度有严格要求的应用领域,如计算机系统、网络设备和消费电子产品等。

    技术参数


    - 时钟频率:166 MHz(最高),143 MHz,133 MHz
    - 内部银行数量:4个
    - 电源电压:单电源 3.3V ± 0.3V
    - 输入输出接口:低电压晶体管逻辑(LVTTL)兼容
    - 突发长度:可编程为 1, 2, 4, 8 或全页
    - 突发顺序:连续/交错
    - 刷新模式:自动刷新(CBR),自刷新
    - 温度范围:商业级(0°C 至 +70°C),工业级(-40°C 至 +85°C),汽车级 A1(-40°C 至 +85°C),汽车级 A2(-40°C 至 +105°C)
    - 引脚配置:TSOP-II 86 引脚 或 BGA 90 球
    - 关键时间参数:
    - CAS 时延(CL)为 3 时:6 ns
    - CAS 时延(CL)为 2 时:7.5 ns
    - 访问时间为 5.4 ns(CL 为 3)或 6 ns(CL 为 2)

    产品特点和优势


    - 高时钟频率:能够实现 166 MHz 的最大时钟频率,适合高性能应用。
    - 全同步设计:所有信号均参照正向时钟边沿进行处理,确保数据的一致性和准确性。
    - 多重刷新模式:具备自动刷新和自刷新功能,适用于各种工作条件。
    - 灵活的数据访问模式:提供多种突发长度和突发顺序选择,增强数据处理能力。
    - 温度适应性:提供多种温度等级选项,适应不同应用场景。
    - 可靠性高:集成自刷新控制器,可在断电状态下保持数据不丢失。

    应用案例和使用建议


    应用案例
    - 服务器和数据中心:这些存储器在服务器和数据中心中用于快速缓存数据,提高系统的整体性能。
    - 网络路由器:在网络设备中,这种高速 SDRAM 可以显著提高数据包的转发速度。
    - 移动设备:在智能手机和平板电脑中,这些 SDRAM 可以提供足够的内存带宽以支持多任务处理。
    使用建议
    - 在使用过程中,确保时钟频率设置正确,以充分利用 SDRAM 的性能。
    - 适当配置突发长度和突发顺序,以匹配具体应用的需求。
    - 考虑到温度影响,确保存储器工作在合适的温度范围内,特别是在工业级和汽车级应用中。

    兼容性和支持


    - 封装:提供两种封装形式,TSOP-II 86 引脚 和 BGA 90 球,方便不同设计需求。
    - 厂商支持:Integrated Silicon Solution, Inc. 提供详细的资料和技术支持,帮助客户解决问题。

    常见问题与解决方案


    - 问题:无法正常启动设备。
    - 解决方案:检查时钟信号是否稳定,确保电源电压符合要求。

    - 问题:读写操作出现错误。
    - 解决方案:确认 DQM 输入控制正确,检查数据总线上的信号是否一致。

    - 问题:设备工作异常。
    - 解决方案:参考数据手册中的状态机图和命令表,确保发送正确的命令序列。

    总结和推荐


    IS42S32800J 和 IS45S32800J SDRAM 在多个方面展现了卓越的性能和可靠性,适用于多种高性能应用。其高时钟频率、多重刷新模式以及灵活的数据访问方式使其在市场竞争中脱颖而出。对于需要高速数据处理和存储的设备,强烈推荐使用这些产品。不过需要注意的是,在某些生命支持类应用中,除非得到明确的书面保证,否则不应将该产品用于这些应用。

IS42S32800J-75ETLI参数

参数
组织 8Mx32
数据总线宽度 32bit
接口类型 Parallel
存储容量 256Mb (8M x 32)
最大供电电流 170mA
最大时钟频率 133MHz
最大工作供电电压 3.6V
最小工作供电电压 3V
22.42mm(Max)
10.29mm(Max)
1.05mm(Max)
通用封装 TSOP-86
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

IS42S32800J-75ETLI厂商介绍

Integrated Silicon Solution(ISS)是一家全球领先的半导体公司,专注于设计和制造高性能的模拟、混合信号和数字集成电路。公司的产品广泛应用于多个领域,包括工业、汽车、医疗、通信和消费电子等。

主营产品分类:
1. 电源管理:包括电源转换器、电源监控器和电池管理芯片。
2. 接口:包括USB、以太网、串行通信接口等。
3. 传感器:包括温度、湿度、压力等传感器。
4. 音频/视频:包括音频放大器、视频处理器等。
5. 微控制器:包括8位、16位和32位微控制器。

应用领域:
1. 工业自动化:如电机控制、传感器接口等。
2. 汽车电子:如车载信息娱乐系统、安全系统等。
3. 医疗设备:如病人监护仪、诊断设备等。
4. 通信设备:如基站、路由器、交换机等。
5. 消费电子:如智能手机、平板电脑、智能家居等。

Integrated Silicon Solution的优势:
1. 强大的研发能力:拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质产品:严格的质量控制流程,确保产品的可靠性和稳定性。
3. 广泛的应用领域:产品覆盖多个市场,满足不同客户的需求。
4. 良好的客户服务:提供技术支持和定制解决方案,帮助客户实现项目成功。

IS42S32800J-75ETLI数据手册

厂牌 PDF简要描述 下载
INTEGRATED SILICON SOLUTION 动态随机存储器(DRAM) INTEGRATED SILICON SOLUTION IS42S32800J-75ETLI IS42S32800J-75ETLI数据手册

IS42S32800J-75ETLI封装设计

查看详情并下载
Symbol
Footprint
3D Model
