IS46DR16640B-25DBLA2

产品分类: 动态随机存储器(DRAM)
产品描述: 1Gb (64M x 16) 64Mx16 1.7V 240mA 1.9V 400MHz Parallel 16bit BGA-84 贴片安装
供应商型号: 870-46DR16640B25DBLA
供应商: Mouser
标准整包数: 1

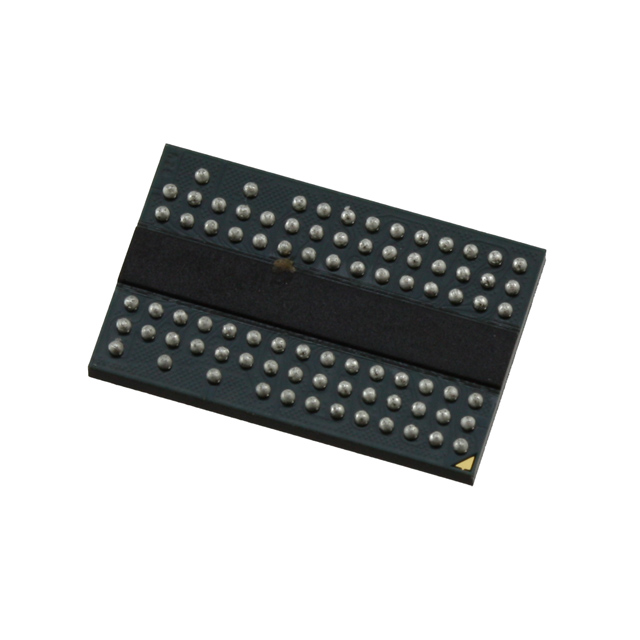

INTEGRATED SILICON SOLUTION 动态随机存储器(DRAM) IS46DR16640B-25DBLA2

IS46DR16640B-25DBLA2概述


    产品简介


    IS43/46DR81280B(L) 和 IS43/46DR16640B(L) 是高性能的DDR2 SDRAM存储器芯片,适用于需要高速数据传输和可靠性的各种嵌入式系统。这些芯片具备高达400MHz的时钟频率,内部8个存储银行支持并发操作,且具有4位预取架构。它们广泛应用于工业控制、通信设备、汽车电子、医疗设备及消费电子产品等领域。

    技术参数


    - 基本规格
    - 容量:1Gb (x8, x16)
    - 工作电压:VDD, VDDQ = 1.8V ± 0.1V
    - 接口标准:SSTL18
    - 操作温度范围:
    - 商用级:TA = 0°C to 70°C, TC = 0°C to 85°C
    - 工业级:TA = -40°C to 85°C, TC = -40°C to 95°C
    - 汽车级(A1):TA = -40°C to 85°C, TC = -40°C to 95°C
    - 汽车级(A2):TA = -40°C to 105°C, TC = -40°C to 105°C
    - 时序参数
    - 钟周期时间:最大频率400MHz
    - CAS延迟:3, 4, 5, 6, 7
    - 写延迟:读延迟-1
    - 刷新间隔:7.8μs (8192周期/64ms)

    产品特点和优势


    - 高性能:最高时钟频率可达400MHz,适合高带宽需求的应用。
    - 可靠性:8个内部存储银行支持并发操作,提升系统响应速度。
    - 灵活性:可编程的CAS延迟和写延迟提供高度灵活的操作配置。
    - 低功耗:支持自刷新模式和部分阵列自刷新模式(PASR),降低功耗。
    - 兼容性强:符合SSTL18接口标准,易于集成到多种设计中。

    应用案例和使用建议


    应用案例:
    - 工业控制:用于工业自动化设备的数据存储,如PLC控制系统。
    - 通信设备:作为路由器或交换机中的缓存组件。
    - 汽车电子:用于仪表盘显示屏或娱乐系统中的内存模块。
    使用建议:
    - 在进行初始化操作前,请确保所有输入信号都在允许范围内,特别是电源电压和时钟信号的稳定性。
    - 建议使用带有自动刷新功能的控制器以确保数据的一致性。

    兼容性和支持


    - 兼容性:与符合SSTL18接口标准的设备兼容。
    - 支持和维护:ISSI提供详细的技术手册和技术支持,以确保客户在使用过程中遇到问题能够及时得到帮助。

    常见问题与解决方案


    1. 问题:初始化失败。
    - 解决方案:请严格按照技术手册中的初始化流程进行操作,确保每个步骤都正确无误。
    2. 问题:数据传输速率低下。
    - 解决方案:检查时钟信号和数据信号线的阻抗匹配情况,必要时调整输出驱动强度。
    3. 问题:读取数据不准确。
    - 解决方案:确认ODT功能是否开启,如果未开启,可能导致数据传输错误。

    总结和推荐


    IS43/46DR81280B(L) 和 IS43/46DR16640B(L) 提供了优异的性能和高可靠性,适用于各种高速数据处理应用。凭借其广泛的温度适应能力和丰富的配置选项,该产品在市场上具备强大的竞争力。我们强烈推荐这些产品用于需要高性能存储解决方案的项目。不过需要注意的是,由于这些产品可能不适合生命支持应用,请在相关领域谨慎使用。

IS46DR16640B-25DBLA2参数

参数
最大供电电流 240mA
最大时钟频率 400MHz
最大工作供电电压 1.9V
最小工作供电电压 1.7V
组织 64Mx16
数据总线宽度 16bit
接口类型 Parallel
存储容量 1Gb (64M x 16)
通用封装 BGA-84
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 托盘

IS46DR16640B-25DBLA2厂商介绍

Integrated Silicon Solution(ISS)是一家全球领先的半导体公司,专注于设计和制造高性能的模拟、混合信号和数字集成电路。公司的产品广泛应用于多个领域,包括工业、汽车、医疗、通信和消费电子等。

主营产品分类:
1. 电源管理:包括电源转换器、电源监控器和电池管理芯片。
2. 接口:包括USB、以太网、串行通信接口等。
3. 传感器:包括温度、湿度、压力等传感器。
4. 音频/视频:包括音频放大器、视频处理器等。
5. 微控制器:包括8位、16位和32位微控制器。

应用领域:
1. 工业自动化:如电机控制、传感器接口等。
2. 汽车电子:如车载信息娱乐系统、安全系统等。
3. 医疗设备:如病人监护仪、诊断设备等。
4. 通信设备:如基站、路由器、交换机等。
5. 消费电子:如智能手机、平板电脑、智能家居等。

Integrated Silicon Solution的优势:
1. 强大的研发能力:拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质产品:严格的质量控制流程,确保产品的可靠性和稳定性。
3. 广泛的应用领域:产品覆盖多个市场,满足不同客户的需求。
4. 良好的客户服务:提供技术支持和定制解决方案,帮助客户实现项目成功。

IS46DR16640B-25DBLA2数据手册

厂牌 PDF简要描述 下载
INTEGRATED SILICON SOLUTION 动态随机存储器(DRAM) INTEGRATED SILICON SOLUTION IS46DR16640B-25DBLA2 IS46DR16640B-25DBLA2数据手册

IS46DR16640B-25DBLA2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.9385 ¥ 125.334
10+ $ 13.0032 ¥ 109.0968
25+ $ 12.7008 ¥ 106.5597
100+ $ 10.6704 ¥ 89.5247
209+ $ 9.702 ¥ 81.3998
418+ $ 9.681 ¥ 81.2236
库存: 533
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 125.33
