GT-TC060A-H025-L1

产品分类: 轻触开关
厂牌: G-SWITCH/品赞
产品描述: 封装:盘装 3x6 两脚立式轻触开关 H2.5mm 160gf
供应商型号: 14M-GT-TC060A-H025-L1 SMD
供应商: 云汉优选
标准整包数: 1

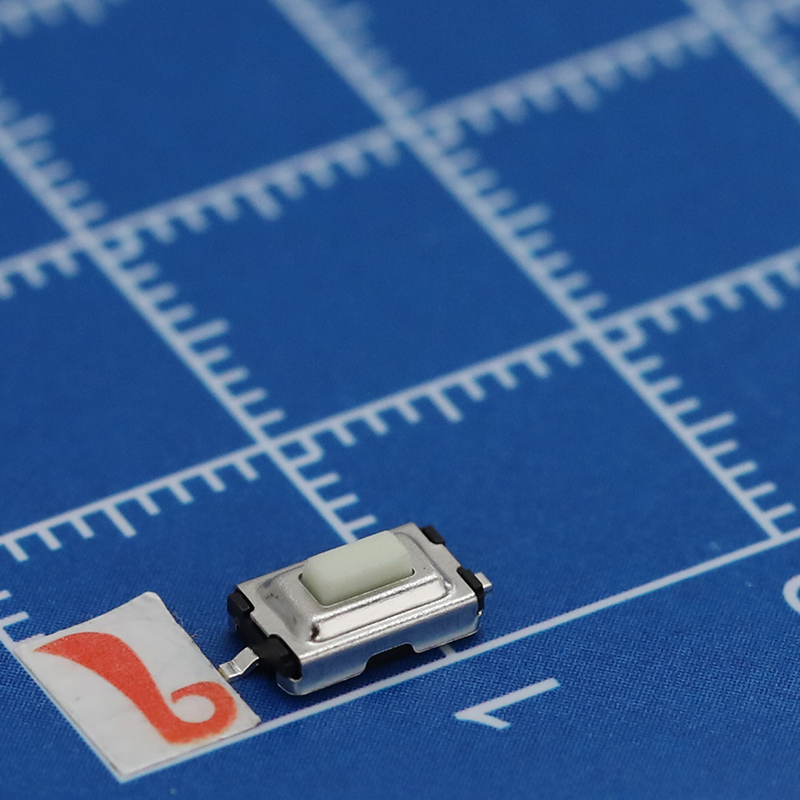

G-SWITCH/品赞 轻触开关 GT-TC060A-H025-L1

GT-TC060A-H025-L1概述

    GT-TC060X-HXXX-LX 电子元器件产品技术手册

    产品简介


    GT-TC060X-HXXX-LX 是一款由 G-Switch Electronic (HongKong) CO., Ltd. 生产的高品质电子开关组件。它广泛应用于消费电子产品、工业自动化设备、医疗设备以及其他需要高可靠性的应用场景中。该产品具备多种操作力选择(如 160gf、250gf 和 100gf),并提供两种高度选项(2.5mm 和 2.7mm)以适应不同的设计需求。

    技术参数


    - 操作力(gf):A=160gf,B=250gf,C=100gf
    - 开关高度(mm):H025=2.5mm,H027=2.7mm
    - 使用寿命(操作力):L05=50,000 次循环,L1=100,000 次循环
    - 额定参数:50mA,12V DC
    - 绝缘电阻:最小值 100MΩ(测试电压为 100V DC)
    - 耐压强度:250V AC 保持 1 分钟
    - 接触电阻:最大值 100mΩ
    - 行程:0.25 ± 0.1mm
    - 工作温度范围:-30°C 至 +85°C

    产品特点和优势


    GT-TC060X-HXXX-LX 的显著特点是其多样化的设计选项,能够满足不同应用场景的需求。例如,通过调整操作力,可以适用于轻触式操作或重载操作的场合。其较长的使用寿命(最高可达 100,000 次循环)使其在关键任务系统中表现出色,保证了系统的长期可靠性。此外,其较高的绝缘电阻和耐压强度使其在严苛的工作环境中也能稳定运行。

    应用案例和使用建议


    GT-TC060X-HXXX-LX 常用于智能手机、遥控器、医疗设备和家用电器等产品的控制按钮。对于设计师来说,选择适当的操作力和高度选项非常重要。例如,在便携式设备中,可以选择较低的操作力(如 160gf)和较低的高度(如 2.5mm)来实现更好的用户体验;而在工业控制系统中,则可能需要更高的操作力(如 250gf)和更高的高度(如 2.7mm)以适应高强度的操作需求。

    兼容性和支持


    GT-TC060X-HXXX-LX 在市场上有着广泛的兼容性,能够与其他主流电子元器件和设备无缝对接。厂商提供了详尽的技术文档和支持服务,确保客户能够顺利集成到现有系统中。此外,该公司还提供定制化服务,可以根据客户需求调整参数和外观设计。

    常见问题与解决方案


    - 问题:开关操作不顺畅
    - 解决方案:检查安装是否正确,确认 P.C.B 尺寸和开关尺寸匹配。

    - 问题:开关寿命未达到预期
    - 解决方案:确保操作力和工作环境符合规范要求,避免超出额定参数操作。

    总结和推荐


    综上所述,GT-TC060X-HXXX-LX 是一款具有高可靠性和多样化设计选项的电子开关组件。其宽泛的工作温度范围、高绝缘电阻和长使用寿命使其在各种严苛环境下表现优异。对于寻求高品质开关组件的工程师和设计师而言,这款产品无疑是一个值得信赖的选择。强烈推荐给那些对产品性能有严格要求的应用场景。

GT-TC060A-H025-L1参数

参数
电压额定值 12V(DC)
执行器高度 5mm
执行器行程 -
机械寿命 10万次
操作力 160gf@±30gf
开关功能 ON-OFF
开关配置 单刀单掷
电流额定值 3A
通用封装 SMD
应用等级 工业级
零件状态 在售

GT-TC060A-H025-L1厂商介绍

G-Switch公司是一家全球领先的高性能开关和控制解决方案提供商,专注于为各种工业、商业和消费电子产品提供高质量的开关和控制元件。公司主营产品包括轻触开关、滑动开关、按键开关、旋转开关等多种类型,广泛应用于汽车、医疗、**、通信、计算机、家用电器等领域。

G-Switch的优势在于其产品的高性能、可靠性和创新性。公司拥有先进的制造技术和严格的质量控制体系,确保产品在各种恶劣环境下都能稳定工作。此外,G-Switch还拥有强大的研发团队,不断推出创新产品,满足客户不断变化的需求。公司还提供定制化服务,根据客户需求设计和制造特定功能的开关和控制元件。总之,G-Switch凭借其卓越的产品和专业服务,赢得了全球客户的信赖和支持。

GT-TC060A-H025-L1数据手册

厂牌 PDF简要描述 下载
G-SWITCH/品赞 轻触开关 G-SWITCH/品赞 GT-TC060A-H025-L1 GT-TC060A-H025-L1数据手册

GT-TC060A-H025-L1封装设计

查看详情并下载
Symbol
Footprint
3D Model
