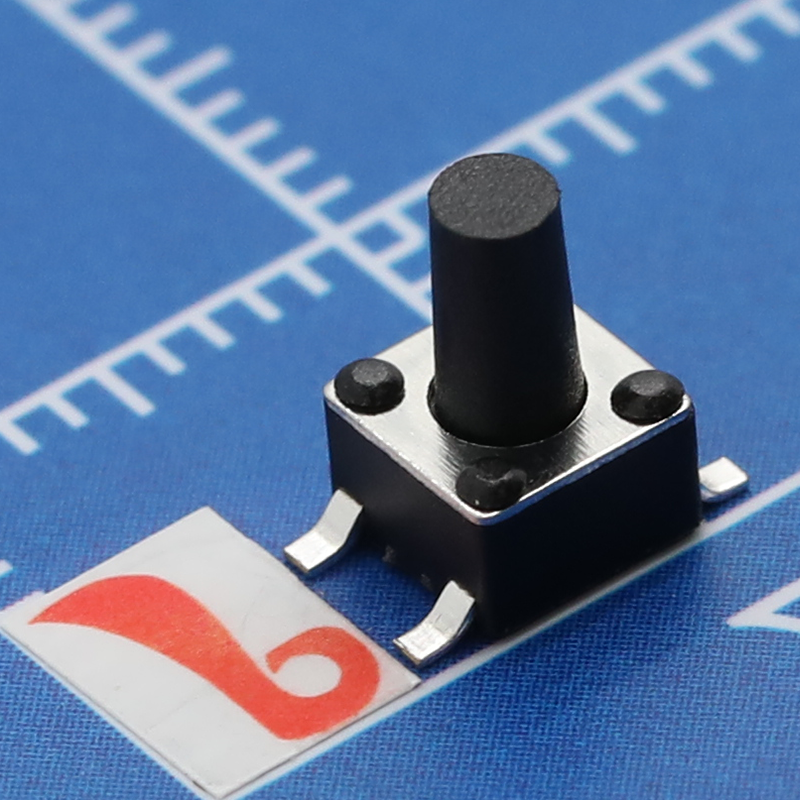

GT-TC074B-H060-L1

产品分类: 轻触开关
厂牌: G-SWITCH/品赞
产品描述: 封装:圆盘 立贴开关4.5*H6.0mm;行程0.25mm,黑色柄6.0mm
供应商型号: GT-TC074B-H060-L1
供应商: 云汉优选
标准整包数: 1500
G-SWITCH/品赞 轻触开关 GT-TC074B-H060-L1

GT-TC074B-H060-L1概述

    GT-TC074X-HXXX-LX 技术手册

    1. 产品简介


    GT-TC074X-HXXX-LX 是由品赞科技生产的 G-Switch 系列中的一个开关。该系列产品主要用于电路控制,广泛应用于消费电子、工业自动化、医疗器械等领域。此型号开关具备高可靠性和稳定的机械性能,是众多应用场景的理想选择。

    2. 技术参数


    - 操作力: A=160gf, B=250gf, C=100gf, D=70gf, E=130gf, F=320gf, G=400gf
    - 开关高度:
    - H038 = 3.8 mm
    - H043 = 4.3 mm
    - H045 = 4.5 mm
    - H050 = 5.0 mm
    - H055 = 5.5 mm
    - H060 = 6.0 mm
    - H065 = 6.5 mm
    - H070 = 7.0 mm
    - H080 = 8.0 mm
    - H085 = 8.5 mm
    - H090 = 9.0 mm
    - H095 = 9.5 mm
    - 额定值: 50 mA, 12 V DC
    - 绝缘电阻: ≥100 MΩ @ 100 V DC
    - 耐压强度: 250 V AC (持续1分钟)
    - 接触电阻: ≤100 mΩ
    - 行程: 0.25 ± 0.1 mm
    - 寿命:
    - L05=50,000 次 (B、F、G)
    - L1=100,000 次 (A、B)
    - L3=300,000 次 (A、C、D)
    - L5=500,000 次 (A、C、D)

    3. 产品特点和优势


    - 多样化操作力选择:提供了从 70gf 到 400gf 的不同操作力,能够满足各种需求。
    - 高可靠性:具有出色的机械性能,适合需要长时间稳定运行的应用场合。
    - 多种高度选项:提供从 3.8 mm 到 9.5 mm 的多种高度选项,便于安装和使用。
    - 长寿命设计:寿命长达 500,000 次,显著提升了产品的使用寿命和可靠性。

    4. 应用案例和使用建议


    - 消费电子:在遥控器、键盘等设备中广泛应用,确保长时间使用依然稳定可靠。
    - 工业自动化:适用于工厂自动化控制系统中的按钮开关,保证系统在复杂环境中也能正常运作。
    - 医疗器械:在医疗设备中,确保用户在操作过程中不会出现误动作或故障,保障设备安全运行。
    使用建议:
    - 在高温或低温环境下使用时,建议先进行充分的测试以确保其在特定环境下的稳定性能。
    - 定期检查接触电阻,确保长期使用时开关的可靠性。

    5. 兼容性和支持


    GT-TC074X-HXXX-LX 与标准 PCB 尺寸完全兼容,可直接焊接到 PCB 上。品赞科技提供了全面的技术支持和服务,包括产品选型、安装指导和售后维护。

    6. 常见问题与解决方案


    - 问题1: 开关操作力不一致。
    - 解决方案: 检查生产批次,确保操作力一致。
    - 问题2: 使用一段时间后接触不良。
    - 解决方案: 检查是否定期清洁接点,避免氧化。
    - 问题3: 寿命未达预期。
    - 解决方案: 检查使用环境是否超出规定的温度范围,确保操作符合规范。

    7. 总结和推荐


    GT-TC074X-HXXX-LX 在技术和性能上都表现出色,提供了多样化的操作力选择和多种高度选项,适合各类复杂应用场景。其出色的稳定性和长寿命使得其成为市场上的热门选择。强烈推荐给需要高可靠性开关的应用场景。

GT-TC074B-H060-L1参数

参数
执行器行程 -
机械寿命 10万次
操作力 250gf@±30gf
开关功能 -
开关配置 单刀单掷
电流额定值 -
电压额定值 12V(DC)
执行器高度 -
通用封装 SMD

GT-TC074B-H060-L1厂商介绍

G-Switch公司是一家全球领先的高性能开关和控制解决方案提供商,专注于为各种工业、商业和消费电子产品提供高质量的开关和控制元件。公司主营产品包括轻触开关、滑动开关、按键开关、旋转开关等多种类型,广泛应用于汽车、医疗、**、通信、计算机、家用电器等领域。

G-Switch的优势在于其产品的高性能、可靠性和创新性。公司拥有先进的制造技术和严格的质量控制体系,确保产品在各种恶劣环境下都能稳定工作。此外,G-Switch还拥有强大的研发团队,不断推出创新产品,满足客户不断变化的需求。公司还提供定制化服务,根据客户需求设计和制造特定功能的开关和控制元件。总之,G-Switch凭借其卓越的产品和专业服务,赢得了全球客户的信赖和支持。

GT-TC074B-H060-L1数据手册

厂牌 PDF简要描述 下载
G-SWITCH/品赞 轻触开关 G-SWITCH/品赞 GT-TC074B-H060-L1 GT-TC074B-H060-L1数据手册

GT-TC074B-H060-L1封装设计

查看详情并下载
Symbol
Footprint
3D Model
