ILD6150

产品分类: LED驱动器
产品描述: 60V Analog,PWM 1.5A -0.3V(Over-TemperatureAdjustmentOutput),-0.3V(PowerSwitchOutput) 4.5V 3.5V(Over-Temperature Adjustment Output),60V(Power Switch Output) DSO(EP),SOP 导线安装,支架安装,贴片安装 4.9mm(长度)*390cm(宽度)
供应商型号: CSJ-ST47859308
供应商: 海外现货
标准整包数: 1

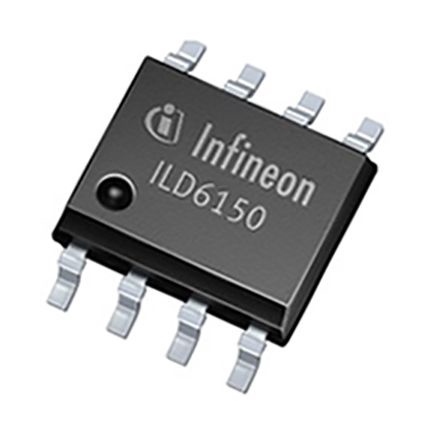

INFINEON TECHNOLOGIES LED驱动器 ILD6150

ILD6150概述

    # ILD6150:60 V / 1.5 A 高效降压LED驱动IC

    产品简介


    ILD6150 是一款高效率的降压型LED驱动IC,专门设计用于各种照明应用中高功率LED的驱动,平均电流最高可达1.5A。该IC特别适用于需要宽输入电压范围(4.5 V至60 V)的通用照明应用。产品广泛应用于零售、办公室及住宅筒灯、街道和隧道照明以及LED球泡灯等场合。

    技术参数


    最大额定值
    | 参数 | 符号 | 值 | 单位 | 测试条件 |

    | 供电电压 | VS | 60 | V | - |
    | 偏置控制电压 | VB | VS | V | 推荐连接到VS |
    | PWM电压 | VPWM | 5.5 | V | - |
    | 环境温度 | TJ | 150 | °C | - |
    热特性
    - 结点至焊点热阻 RthJS:17 K/W
    - 效率:高达98%
    - 操作温度范围:-40°C 至 150°C
    电气特性
    - 工作频率:最高可达1 MHz
    - 输出电流精度:典型值为3%
    - 过温保护阈值可调:通过RTadj电阻调节,可调范围为75°C至145°C
    - 输出过流保护:2.2A 至 2.9A
    - 软启动时间:105 μs至210 μs

    产品特点和优势


    - 宽输入电压范围:从4.5V到60V,适用性广泛。
    - 高输出电流:最大1.5A,满足各种高功率需求。
    - 软启动功能:确保系统启动平稳,减少瞬态冲击。
    - 高效率:高达98%,减少能源损耗。
    - 高稳定性:内置热保护和过流保护电路,延长产品寿命。
    - 简单的设计和调校:只需要简单的外部电阻就可以实现功能。

    应用案例和使用建议


    应用案例
    ILD6150被广泛应用于各类通用照明设备中,例如店铺、办公和家庭中的筒灯,城市街道照明以及隧道照明系统。它还常用于LED灯泡的驱动器。
    使用建议
    - 选择合适的感测电阻:根据所需电流设定感测电阻Rsense,公式见资料手册。
    - 考虑电感值:选择合适的电感值可以有效减小LED电流的波动,提高电流调节精度。建议参考手册中提供的图来选择合适的电感值。

    兼容性和支持


    ILD6150采用了紧凑的PG-DSO-8-27封装形式,与多种印刷电路板焊接工艺兼容。同时,Infineon Technologies提供详细的技术支持文档和售后服务,以帮助客户更好地使用该产品。

    常见问题与解决方案


    1. 问:电源电压超过最大额定值会发生什么?
    - 答: 超过最大额定值可能会导致永久性损坏,建议遵循手册中的使用指南。
    2. 问:如何避免过热保护误触发?
    - 答: 可通过调节RTadj电阻来设定适当的过温保护阈值。
    3. 问:如何设置输出电流?
    - 答: 通过外接一个感测电阻Rsense,并根据手册中的公式计算其阻值。

    总结和推荐


    ILD6150以其高效稳定的性能,在各种高功率LED驱动应用场景中表现优异。它不仅具有广泛的电压适应性,而且内置了丰富的保护机制,适用于零售、办公、住宅以及工业照明等多个领域。总的来说,ILD6150是一款值得推荐的产品,特别是对于需要高效稳定LED驱动的应用场合。

ILD6150参数

参数
效率 -
拓扑 -
调光方式 Analog,PWM
最大输入电压 60V
输出数量 -
输出电流 1.5A
功率 -
最小输出电压 -0.3V(Over-TemperatureAdjustmentOutput),-0.3V(PowerSwitchOutput)
最小输入电压 4.5V
最大输出电压 3.5V(Over-Temperature Adjustment Output),60V(Power Switch Output)
长*宽*高 4.9mm(长度)*390cm(宽度)
通用封装 DSO(EP),SOP
安装方式 导线安装,支架安装,贴片安装
包装方式 卷带包装

ILD6150厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

ILD6150数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES LED驱动器 INFINEON TECHNOLOGIES ILD6150 ILD6150数据手册

ILD6150封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.7846 ¥ 23.5856
库存: 5000
起订量: 18 增量: 1
交货地:
最小起订量为:1
合计: ¥ 23.58
