172946001

产品分类: LED驱动器
厂牌: WURTH
产品描述: Wurth Elektronik LED驱动芯片, LDHM系列, 0 至 1.5 V 直流、PWM调光, 4.5 → 60 V 直流输入, 450mA输出
供应商型号: BN-172946001
供应商: 海外现货
标准整包数: 1

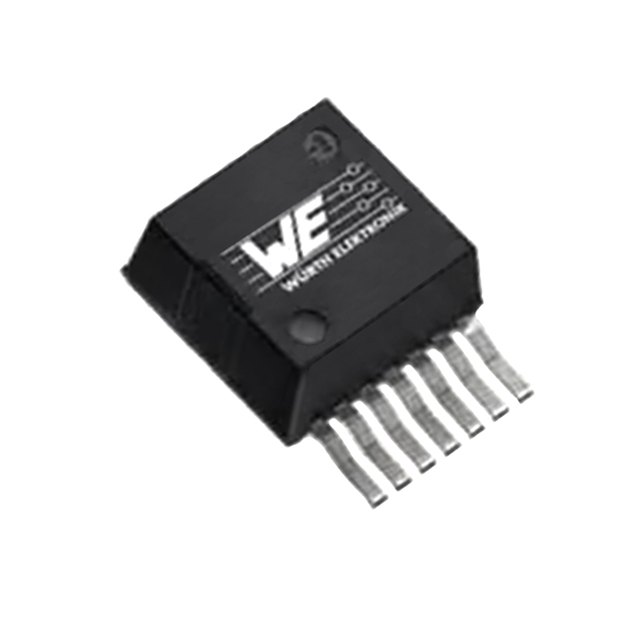

WURTH LED驱动器 172946001

172946001概述


    产品简介


    产品类型及功能
    WLMDU9456001JT / 172946001 是一款由Würth Elektronik eiSos GmbH & Co. KG制造的MagI³C Power Module,具体型号为LDHM(LED Step Down High Current Module)。这款产品集成了常流驱动器、降压开关调节器以及电感,用于驱动高电流LED灯组。
    应用领域
    这款模块适用于多种场合,包括但不限于:室内照明(射灯、筒灯)、室外照明(路灯、安全灯、隧道灯、高顶灯、低顶灯)。它特别适合需要高亮度且需要PWM调光的应用场合。

    技术参数


    - 输入电压范围:4.5V至60V
    - 输出电压范围:4.5V至60V
    - 最大LED电流:450mA
    - 最大输出功率:27W
    - 默认LED电流:350mA
    - PWM/模拟调光:支持
    - 固定开关频率:800kHz
    - 宽输入电压范围:4.5V至60V
    - 输出电压范围:4.5V至60V
    - 过温保护温度:170°C
    - 热关断温度迟滞:10°C
    - 效率:最高可达95%
    - 工作温度范围:-40°C至125°C
    - 热阻抗:结到环境的热阻 θJA 为19.3°C/W;结到外壳无空气流动的热阻 θJC 为1.9°C/W

    产品特点和优势


    LDHM 模块具有诸多亮点:
    - 高效率:峰值效率可达95%,减少能耗。
    - 电流共享:在并联操作时能够提供更高的输出电流。
    - 高集成度:包含所有必要的部件,包括内置屏蔽电感,单个暴露焊盘以优化热性能。
    - 广泛的工作条件:输入电压范围广,工作温度范围宽。
    - 短路保护:集成的短路保护机制,确保在短路情况下不会损坏LED灯组。
    - 符合环保标准:RoHS和REACH合规。

    应用案例和使用建议


    应用案例
    此模块在不同照明应用中均有出色表现。例如,在室内外照明系统中,它可以被用来驱动多个高亮度LED,如在高顶灯、低顶灯中实现稳定且高效的照明。
    使用建议
    - 在设计时需注意选择合适的LED数量,避免内部开关时间过短。
    - 调整LED电流可通过连接外部电阻至ISET引脚来实现,以满足不同的亮度需求。
    - 在高亮度环境下,确保散热良好,通过优化PCB布局以提高热性能。

    兼容性和支持


    LDHM 模块与陶瓷和低ESR电容器兼容,易于与其他电子元器件配合使用。制造商提供了详尽的数据手册和技术支持,帮助用户更好地理解和使用该模块。此外,还有专门的演示板和评估板可供测试和开发使用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电流调节不当导致LED亮度不均 | 确保正确连接ISET和IFIX引脚,调整外部电阻值。|
    | 开关频率不稳定 | 检查电路布局,确保地线连接良好,重新校准系统。|
    | 散热不足导致过热 | 加强散热措施,使用铜箔平面和热通孔进行有效散热。|

    总结和推荐


    总的来说,LDHM 模块是一款高效、可靠且易用的产品,非常适合各种高亮度LED照明应用。其高集成度、宽输入电压范围以及优良的热性能使其在市场上具有很强的竞争力。对于追求高性能、高效率LED驱动解决方案的设计者来说,LDHM 模块是一个值得推荐的选择。无论是室内还是室外照明,它都能提供稳定的光源,且具备良好的成本效益比。因此,强烈推荐使用这款产品。

172946001参数

参数
最大输出电压 4.5V~60V
最小输出电压 4.5V
最小输入电压 4.5V
功率 -
效率 95%
输出电流 450mA
输出数量 1
拓扑 Buck
最大输入电压 60V
调光方式 PWM
长*宽*高 10.2mm*9.9mm*4.6mm
通用封装 TO-263
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

172946001厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

172946001数据手册

厂牌 PDF简要描述 下载
WURTH LED驱动器 WURTH 172946001 172946001数据手册

172946001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 7.3205 ¥ 62.4439
100+ $ 7.26 ¥ 61.9278
250+ $ 7.0543 ¥ 60.1732
500+ $ 6.5824 ¥ 56.1479
库存: 45
起订量: 13 增量: 0
交货地:
最小起订量为:10
合计: ¥ 624.43
