BCR 321U E6327

产品分类: LED驱动器
产品描述: 25V 4.5V 16V(Max) SOT-23 贴片安装 2.9mm*1.6mm*1.1mm
供应商型号: CSJ-ST64838504
供应商: 海外现货
标准整包数: 1

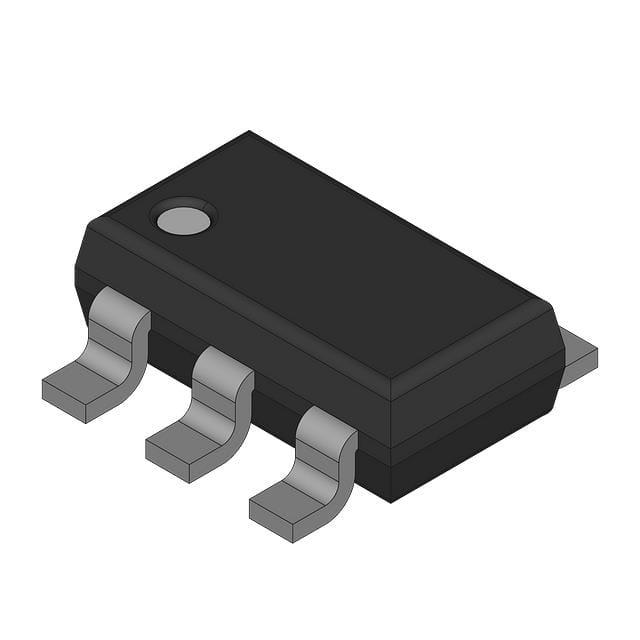

INFINEON TECHNOLOGIES LED驱动器 BCR 321U E6327

BCR 321U E6327概述


    产品简介


    BCR 320U E6327 / BCR 321U E6327 LED驱动器
    BCR 320U E6327 和 BCR 321U E6327 是由英飞凌科技公司(Infineon Technologies AG)生产的LED驱动器。这些驱动器适用于多种应用,包括建筑照明、广告标识灯箱、冰箱和冷冻柜零售照明、应急照明(如楼梯照明和出口指示牌等)。其主要功能是为0.5瓦的LED提供驱动电流,以满足各类需求。由于其低功耗、高效率和宽电压范围,它们成为广泛应用的理想选择。

    技术参数


    以下是BCR 320U E6327 / BCR 321U E6327 的关键技术参数:
    - 最大额定值
    - 启用电压:BCR 320U E6327 无具体限制;BCR 321U E6327 为25 V
    - 输出电流:最高可达300 mA
    - 输出电压:最高可达16 V
    - 反向电压:所有引脚间最大为0.5 V
    - 总功率损耗:最大为1000 mW(TS ≤ 100°C)
    - 结温:最高可达150°C
    - 存储温度范围:-65°C 至 150°C
    - 热阻抗
    - 结到焊接点的热阻:典型值为50 K/W
    - 电气特性
    - 集电极-发射极击穿电压:最小为16 V(IC = 1 mA,IB = 0)
    - 启用电流:BCR 320U E6327 为1.2 mA(VEN = 12 V);BCR 321U E6327 为1.2 mA(VEN = 3.3 V)
    - 直流电流增益:典型值为350,范围为200至500(IC = 50 mA,VCE = 1V)
    - 内部电阻:典型值为95 Ω(IRint = 10 mA)
    - 偏置电阻:BCR 320U E6327 为10 kΩ;BCR 321U E6327 为1.5 kΩ
    - 直流特性
    - 最低电源电压过压:最低为1.4 V(Iout > 18 mA)
    - 输出电流变化相对于环境温度:-0.2 %/K(Vout > 2.0 V,VEN = 12 V 或 3.3 V)
    - 输出电流变化相对于电源电压:1 %/V(Vout > 2.0 V,VEN = 12 V 或 3.3 V)

    产品特点和优势


    BCR 320U E6327 和 BCR 321U E6327 LED驱动器具备以下独特功能和优势:
    - 低成本解决方案:集成设计无需额外外部组件,降低了成本并节省了PCB空间。
    - 高输出电流:能够提供高达250 mA的连续输出电流。
    - 高效率:通过PWM输入实现数字调光,频率最高可达10 kHz。
    - 小封装:在SC74小封装中实现高达1 W的功率耗散。
    - 环保设计:RoHS合规(铅-free)包装。
    - 汽车级认证:符合AEC-Q101标准,适用于汽车应用。

    应用案例和使用建议


    根据技术手册中的信息,BCR 320U E6327 和 BCR 321U E6327 LED驱动器可以在多种场景中应用,例如:
    - 建筑照明:在室内和室外照明系统中使用。
    - 广告标识灯箱:为霓虹灯和LED灯箱提供稳定电流。
    - 冷藏零售照明:在冰箱和冷冻柜中使用,提供稳定的照明效果。
    - 应急照明:如楼梯照明和出口指示牌,确保在紧急情况下正常工作。
    使用建议:
    - 在高温环境下使用时,考虑到负温度系数的影响,可以适当调整外部电阻(Rext)以维持稳定的输出电流。
    - 利用微控制器通过PWM信号进行调光,频率不超过10 kHz。

    兼容性和支持


    BCR 320U E6327 和 BCR 321U E6327 与多种电子元器件和设备兼容,特别是在与英飞凌其他产品一起使用时。厂商提供了详细的技术文档和支持服务,用户可以通过官方网站联系英飞凌获得进一步的帮助。

    常见问题与解决方案


    根据技术手册中的信息,以下是用户可能遇到的一些问题及解决办法:
    - 问题1:启动电流不足
    - 解决方法:检查启用电压(VEN)是否达到规定范围。如果不够,可考虑添加一个电阻分压器以增加启用电压。

    - 问题2:输出电流不稳定
    - 解决方法:确认外部电阻(Rext)是否设置正确。根据手册提供的曲线图,正确选择Rext值可以保持输出电流的稳定性。
    - 问题3:环境温度过高导致电流下降
    - 解决方法:降低环境温度或使用散热片,以减少热影响。同时,适当调整外部电阻(Rext)可以减轻热效应带来的影响。

    总结和推荐


    总体而言,BCR 320U E6327 和 BCR 321U E6327 是非常优秀的LED驱动器,具备低成本、高效率、高稳定性等特点,适用于多种应用场景。强烈推荐这些驱动器给需要高效、可靠LED驱动解决方案的设计工程师和制造商。无论是商业照明、工业控制还是汽车应用,这些驱动器都能提供卓越的性能和可靠的解决方案。

BCR 321U E6327参数

参数
输出数量 -
拓扑 -
效率 -
最大输入电压 25V
最小输出电压 -
调光方式 -
功率 -
最大输出电压 16V(Max)
输出电流 -
最小输入电压 4.5V
长*宽*高 2.9mm*1.6mm*1.1mm
通用封装 SOT-23
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

BCR 321U E6327厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

BCR 321U E6327数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES LED驱动器 INFINEON TECHNOLOGIES BCR 321U E6327 BCR 321U E6327数据手册

BCR 321U E6327封装设计

查看详情并下载
Symbol
Footprint
3D Model
