ADM00435

产品分类: LED驱动器
产品描述: Microchip 升压调节器评估测试板, 升压 LED 调节器评估板, MCP1643芯片
供应商型号: ADM00435
供应商: 国内现货
标准整包数: 10
MICROCHIP TECHNOLOGY LED驱动器 ADM00435

ADM00435概述

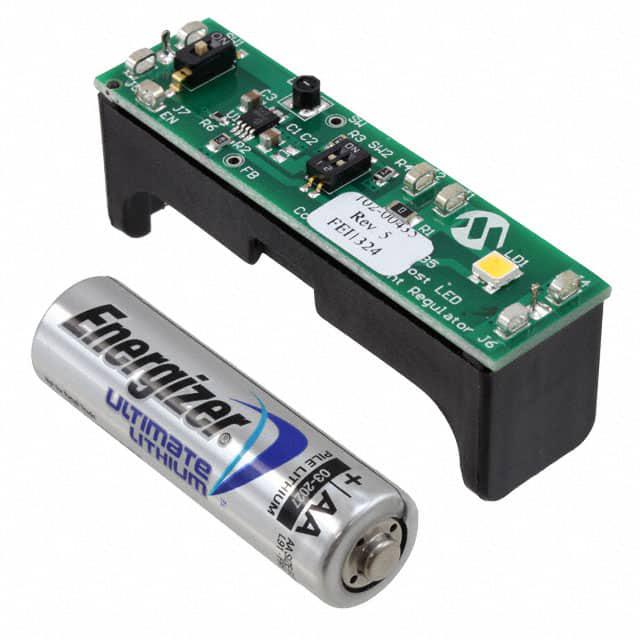

    MCP1643 Synchronous Boost LED Constant Current Regulator Evaluation Board

    1. 产品简介


    MCP1643同步升压LED恒流调节器评估板 是一款由Microchip Technology Inc.开发的产品,用于展示和验证其MCP1643同步升压LED恒流调节器的功能。这款评估板特别适用于由一节碱性电池(Alkaline)、镍镉电池(NiCd)或镍氢电池(NiMH)供电的应用场景。它集成了一个高效率、固定频率的升压DC-DC转换器,专门设计用于LED恒流驱动。评估板不仅有助于工程师减少产品设计周期时间,还为多种电流输出提供了便利,使得评估和测试变得更加简单直接。

    2. 技术参数


    - 输入电压范围:0.5V至2.5V(启动电压为0.65V)
    - 输出电流:可选25mA、50mA、75mA或100mA,通过板载迷你开关选择
    - 启动电压:0.65V
    - 工作频率:1MHz
    - 最大闪烁频率:仅受内部软启动限制(240μs)
    - 封装类型:MSOP-8和2X3 TDFN-8
    - 典型应用:碱性电池供电的单节电池输入
    - 功耗:当启用时,正常操作电流消耗;当禁用时,电流消耗降至1.2μA

    3. 产品特点和优势


    MCP1643同步升压LED恒流调节器评估板的主要优势包括:
    - 高效能:采用先进的低电阻N-沟道升压开关和同步P-沟道开关,能够实现高效的能量转换。
    - 易于集成:集成的补偿和保护电路减少了外部组件的需求。
    - 精准控制:可选的四档输出电流,能够满足不同的应用需求。
    - 真断开功能:启用/禁用转换器时,可以通过EN引脚实现真正的断开连接,确保安全操作。

    4. 应用案例和使用建议


    评估板的主要应用是使用一节AA电池供电时驱动LED,提供四种不同的输出电流设置。实际应用中,用户可以根据需要选择合适的输出电流来适应不同的应用场景。建议用户在测试过程中通过迷你开关灵活调整输出电流,以获得最佳效果。

    5. 兼容性和支持


    评估板与各种类型的碱性电池、镍镉电池或镍氢电池兼容,并且可以通过外部电源供电。Microchip Technology Inc.提供了详尽的技术支持和文档资源,帮助用户更好地理解和使用这款产品。

    6. 常见问题与解决方案


    - 问题:如何改变输出电流?
    解答:通过板载迷你开关来改变输出电流。参考表2-1获取具体的位置和对应电流值。

    - 问题:设备是否支持外部电源?
    解答:是的,除了碱性电池,还可以使用其他外部电源进行供电。

    - 问题:如何启动或禁用设备?
    解答:通过EN引脚可以方便地启用或禁用设备。禁用后,电流消耗会降至1.2μA。

    7. 总结和推荐


    总体来说,MCP1643同步升压LED恒流调节器评估板是一款高性能、易于集成的解决方案,特别适合于低电压电池供电的应用场景。它能够提供四种不同的输出电流,帮助用户轻松地进行评估和测试。此外,其紧凑的设计和广泛的兼容性使其在市场上具有较强的竞争力。综上所述,我们强烈推荐使用此产品,特别是对于需要高效且精准控制的LED应用项目。

ADM00435参数

参数 值
最小输入电压 350mV
调光方式 -
效率 -
最大输出电压 -
拓扑 -
功率 -
输出电流 25mA,50mA,75mA,100mA
最小输出电压 -
最大输入电压 2.5V
输出数量 1
安装方式 板安装
零件状态 在售
包装方式 盒装

ADM00435厂商介绍

Microchip Technology是一家以嵌入式控制为核心的半导体公司,设计、制造和销售微控制器、微处理器、FPGA、模拟与电源器件、连接、时钟与定时产品,并提供配套软件和开发工具。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 Microchip Technology 相关型号,如 KSZ9031RNXCA、KSZ9031RNXCC、SMBJ12CA、ATXMEGA128A4U-AU 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

ADM00435数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY LED驱动器 MICROCHIP TECHNOLOGY ADM00435 ADM00435数据手册

ADM00435封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 842.6749
200+ ¥ 827.7603
1000+ ¥ 820.303
库存: 20
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 8426.74
