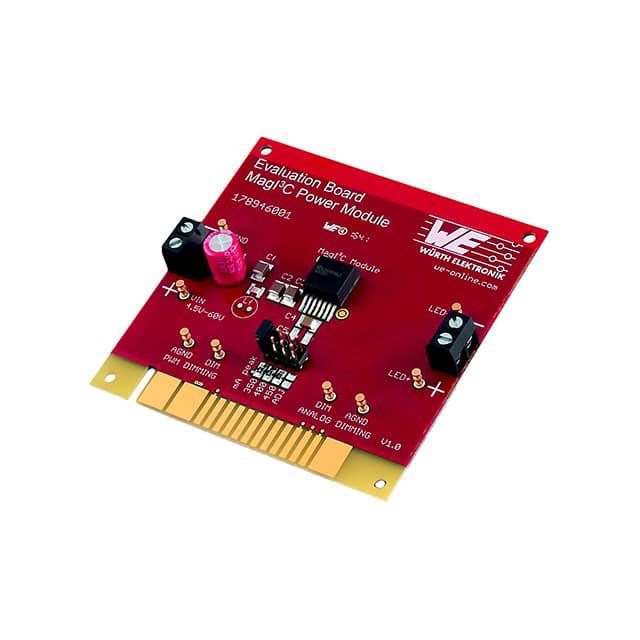

178946001

产品分类: LED驱动器
厂牌: WURTH
产品描述: 降压稳压器开发套件, 电源管理开发套件, 172946001芯片
供应商型号: 2843440
供应商: 海外现货
标准整包数: 1

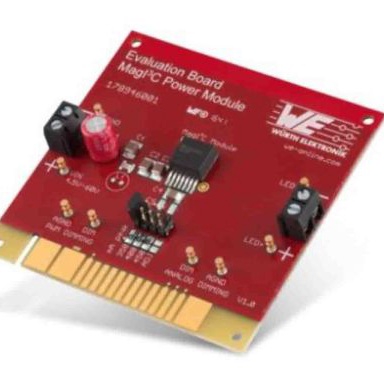

WURTH LED驱动器 178946001

178946001概述

    MagI3C Power Module LDHM - LED Step Down High Current Module

    1. 产品简介


    产品类型:
    MagI3C Power Module 系列下的 LDHM 是一款高效率的LED降压驱动模块,适用于需要大电流输出的应用场合。
    主要功能:
    该模块集成了一款恒流LED驱动器,包含控制器IC、自由轮二极管和电感器。它提供精确的LED电流控制,并能在较宽的输入电压范围内工作,最高可驱动多达16个串联的3.2V高功率LED。
    应用领域:
    照明灯具(工业、铁路、街灯、环境光、建筑、舞台、工地、标识、交通信号灯、园艺和显示屏背景等)。

    2. 技术参数


    - 输入电压范围: 4.5V 至 60V
    - LED电流范围: 300mA 至 450mA(默认为350mA)
    - 最大输出功率: 23W
    - 开关频率: 固定800kHz
    - PWM调光/模拟调光: 支持
    - 热性能: 高效热管理,单暴露焊盘提供最佳热性能
    - 温度范围: 操作温度范围-40°C 至 85°C,结温范围-40°C 至 125°C
    - 绝对最大额定值:
    - LED+ 和 LED- 引脚电压:-0.3V 至 67V
    - 封装极限:结温最高可达150°C
    - 储存温度:-65°C 至 150°C

    3. 产品特点和优势


    - 高效率: 峰值效率高达95%
    - 电流调节: 可通过调整电阻RIADJ将电流设置在300mA至450mA之间
    - 防护功能: 包括过温保护、输入欠压锁定和LED短路保护
    - 兼容性: 与陶瓷和低ESR电容兼容
    - 鲁棒封装: 工业级高功率密度TO263-7EP封装
    - 材料合规性: 符合RoHS和REACH标准

    4. 应用案例和使用建议


    应用场景:
    - 工业照明:工厂、仓库、车间等区域
    - 交通信号灯:红绿灯、行人指示灯
    - 环境照明:城市景观、道路照明、公园照明
    使用建议:
    - 确保外部电路布局合理,避免电磁干扰(EMI)
    - 在电路设计时,将CIN放置在靠近LED引脚处,以减少寄生效应和提高稳定性
    - 使用铜带连接暴露焊盘(PGND)到接地(GND),以提高散热性能

    5. 兼容性和支持


    - 兼容性: 该模块与陶瓷电容器和低ESR电容器兼容,可以在多种LED驱动系统中使用
    - 支持: 提供了详尽的数据手册和设计指南,以及在线技术支持,便于用户进行产品设计和故障排查

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电压范围超出规范 | 调整外部电路,确保输入电压不超过规定范围 |
    | 输出电流不稳定 | 检查并调整RIADJ电阻值,以确保准确的LED电流 |
    | 发热过高 | 优化PCB布局,增加散热措施如增加散热孔 |

    7. 总结和推荐


    综合评估:
    MagI3C Power Module LDHM凭借其高效能、稳定的输出电流、宽泛的工作范围及多种保护机制,成为工业照明及其它高功率LED应用的理想选择。尤其适合于需要稳定光照效果的场合,如工厂、街道照明及公共照明系统。
    推荐:
    鉴于其出色的性能和广泛的适用范围,强烈推荐使用该产品用于需要大功率LED驱动的应用中。

178946001参数

参数
功率 -
输出电流 450mA
最大输出电压 60V
调光方式 -
最小输入电压 4.5V
效率 -
拓扑 -
最小输出电压 4.5V
输出数量 -
最大输入电压 60V
零件状态 在售
包装方式 盒装

178946001厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

178946001数据手册

厂牌 PDF简要描述 下载
WURTH LED驱动器 WURTH 178946001 178946001数据手册

178946001封装设计

查看详情并下载
Symbol
Footprint
3D Model
