BCR402RE6327

产品分类: LED驱动器
产品描述: 18V 0~1.5 V DC,PWM 单晶体管 60mA 18V 16V(Max) SOT-143R 贴片安装
供应商型号: UNP-BCR402RE6327
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES LED驱动器 BCR402RE6327

BCR402RE6327概述

    BCR402R LED 驱动器:综合技术手册

    1. 产品简介


    BCR402R 是一种高效的 LED 驱动器,主要用于驱动低功率 LED。它的基本用途包括广告灯箱、装饰照明、飞机和火车照明、普通照明改造及白色家电(如冰箱)的照明。通过结合小型化和低成本的优势,BCR402R 在多个低功率 LED 应用中展现出显著的性能。

    2. 技术参数


    - 供电电压:最高可达 18V
    - 输出电流:最大可调至 60mA
    - 输出电压:最高 16V
    - 电源电流:典型值为 440µA
    - 直流电流增益:典型值为 150
    - 内部电阻:典型值为 38Ω
    - 工作温度范围:存储温度 -65°C 到 150°C
    - 热阻:结到焊接点 RthJS = 225K/W
    - 负温度系数:输出电流随温度变化率约为 -0.3%/K

    3. 产品特点和优势


    BCR402R 的独特功能和优势在于:
    - 恒流驱动:确保即使在不同 LED 串之间的正向电压差异下,也能保持一致的光输出。
    - 温度稳定性:在高温环境下减少输出电流,延长 LED 寿命。
    - 组装成本低:比分离式解决方案更低的组装成本和更小的外形尺寸。
    - 高精度电流控制:通过预测试的 LED 驱动器提高输出电流精度。
    - 兼容性:可通过外部数字晶体管实现 PWM 调光。

    4. 应用案例和使用建议


    - 应用案例:用于广告灯箱、装饰照明、飞机和火车照明以及白色家电的照明系统。
    - 使用建议:在使用过程中应注意散热设计,避免长时间过载导致组件过热。具体应用电路请参考应用指南 AN066 和 AN077。

    5. 兼容性和支持


    - 兼容性:BCR402R 可与其他电子元器件轻松配合使用,如白炽灯或其他 LED 驱动器。
    - 支持:制造商提供详尽的技术文档和支持服务,用户可通过官网获得进一步的支持信息。

    6. 常见问题与解决方案


    - 问题1:在较高温度下输出电流降低。
    - 解决方案:增加散热措施,选择合适的散热片以减缓温度上升。
    - 问题2:输出电流不稳定。
    - 解决方案:检查外部电阻连接情况,并按需调整阻值。

    7. 总结和推荐


    BCR402R LED 驱动器具有出色的性能和广泛的适用性,尤其适合需要高效恒流驱动的低功率 LED 系统。其独特的功能和优势使其在市场上具备极强的竞争力。综合考虑其性能和应用价值,强烈推荐在多种低功率 LED 应用中采用 BCR402R。

BCR402RE6327参数

参数
输出数量 -
最大输出电压 16V(Max)
效率 -
拓扑 单晶体管
最小输出电压 -
最大输入电压 18V
调光方式 0~1.5 V DC,PWM
输出电流 60mA
最小输入电压 18V
功率 -

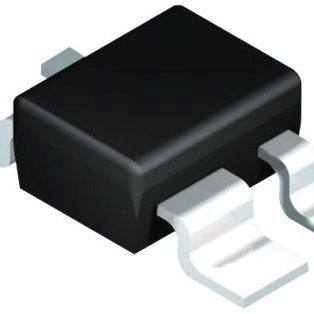

通用封装 SOT-143R
安装方式 贴片安装
包装方式 卷带包装

BCR402RE6327厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

BCR402RE6327数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES LED驱动器 INFINEON TECHNOLOGIES BCR402RE6327 BCR402RE6327数据手册

BCR402RE6327封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1204 ¥ 1.0172
库存: 3000
起订量: 99 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.01
直接购买
加入购物车
