TLD5099EPVSEPICEVALTOBO1

产品分类: LED驱动器
产品描述: Infineon 升压控制器评估测试板, 评估板, TLD5099EP芯片
供应商型号: 3529918
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES LED驱动器 TLD5099EPVSEPICEVALTOBO1

TLD5099EPVSEPICEVALTOBO1概述

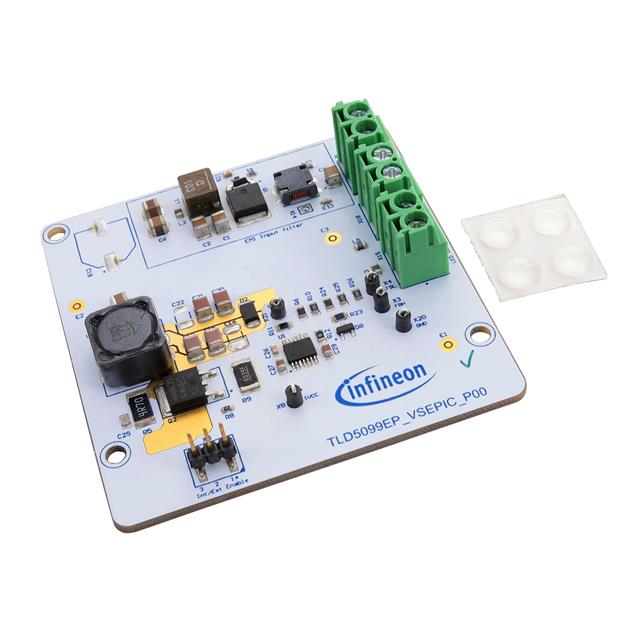

    电压模式SEPIC评估套件TLD5099EP

    产品简介


    TLD5099EP是一款AEC认证的直流-直流升压控制器,特别设计用于驱动LED。它配备了内置诊断和保护功能,并提供脉冲宽度调制(PWM)功能,以实现色彩偏差较小的亮度调节。此外,它还集成了展频调制器,提高了电磁干扰(EMI)性能。
    该评估板旨在作为具有恒定输出电压的直流-直流电源。其默认配置为电压模式SEPIC拓扑结构,没有额外的功能被启用。在这一配置下,它可以向负载提供高达12瓦的功率,且效率超过85%。辅助电路不提供短路到地时的保护,但电流控制环路将接地电流限制在几安培以内。

    技术参数


    - 输入供电电压: 8 V 至 27 V(低于6.5 V的参数退化)
    - 最大输出电流: 1 A(电阻负载)
    - 开关频率: VIN = 13.2 V,展频“开启”时为400 kHz
    - 效率: 使用12 Ω功率电阻作为负载测量,大于85%
    - 输出电压范围: 12 V(相对于地面)
    - 过压保护: 16 V(相对于地面)

    产品特点和优势


    - 内置诊断和保护功能: 确保系统的稳定性和可靠性。
    - PWM调光功能: 实现精确的调光控制,同时减少色彩偏差。
    - 展频调制: 改善EMI性能,提高系统兼容性。
    - 高效率: 在多种负载条件下,能提供超过85%的转换效率。

    应用案例和使用建议


    TLD5099EP适合应用于各种LED照明系统。例如,在道路照明或室内装饰灯中,可以通过更改反馈网络中的电阻来调整输出电压,从而灵活适应不同的应用需求。
    使用建议:
    - 更改输出电压: 若需改变输出电压,根据公式调整R24、R25和R26的值。
    - 简化EMI滤波器: 若要提高效率,可以移除或降低C25电容的值。
    - 连接外壳终端: 若要最小化EM辐射,可以使用一段导线将CHASSIS TERMINAL连接到测试接地平面。

    兼容性和支持


    TLD5099EP评估套件可与标准连接器X2、X15和X18一起使用,这些连接器由Phoenix Contact提供。此外,它还能与Infineon Technologies提供的其他组件完美兼容。厂商提供了详尽的技术支持文档,并设有专用邮箱供用户咨询相关技术问题。

    常见问题与解决方案


    - Q: 输出电压无法正确调节
    - A: 检查反馈网络中的电阻值,确保它们符合公式要求。
    - Q: 产品出现过热现象
    - A: 检查散热措施是否足够,必要时更换更大尺寸的散热片或改善通风条件。
    - Q: 产品发出异常噪声
    - A: 可尝试绕开EMI滤波器,或者选择更高阻值的R8电阻。

    总结和推荐


    TLD5099EP是一款专为LED驱动设计的高效直流-直流升压控制器,具备优异的EMI性能和丰富的保护功能。其易于集成和使用的特点使其适用于各类照明项目。经过评估,我们强烈推荐使用此评估套件进行相关应用的设计和开发。

TLD5099EPVSEPICEVALTOBO1参数

参数
最大输出电压 12V
最小输出电压 -
最大输入电压 27V
功率 -
效率 -
输出电流 1A
最小输入电压 8V
输出数量 -
调光方式 -
拓扑 -
包装方式 散装
