ACS725KMATR-30AB-T

产品分类: 电流传感器
产品描述: 44 4μs 3V 14mA 3.6V 双向 ±1% 30A ±1% SOIC-16 贴片安装,黏合安装 10.3mm(长度)*7.5mm(宽度)
供应商型号: CY-ACS725KMATR-30AB-T
供应商: Avnet
标准整包数: 1

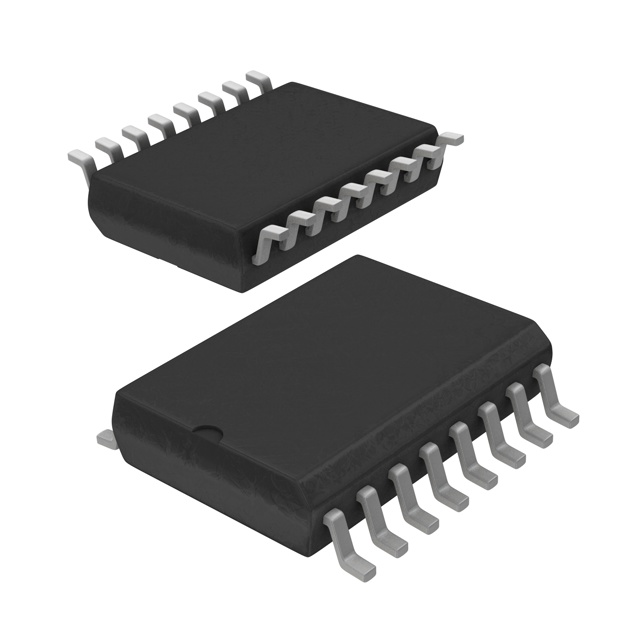

ALLEGRO MICROSYSTEMS 电流传感器 ACS725KMATR-30AB-T

ACS725KMATR-30AB-T概述

    高精度霍尔效应电流传感器IC:ACS725KMA

    产品简介


    Allegro™ ACS725KMA是一款经济高效的电流传感器集成电路,适用于工业、商业和通信系统中的AC或DC电流检测。其紧凑型封装不仅适用于空间受限的应用场合,还能通过减少电路板面积来降低成本。典型应用包括电机控制、负载检测和管理、开关模式电源供应以及过电流故障保护。

    技术参数


    - 供电电压:3.3至3.6 V
    - 输出电压:比例于交流或直流电流
    - 初级导体电阻:0.85 mΩ(典型值)
    - 带宽:-3 dB小信号时为120 kHz(CL = 1 nF)
    - 输入参考噪声密度:25°C时为618 μARMS/√Hz(CL = 1 nF)
    - 全范围温度性能:-40°C至125°C
    - 隔离特性:
    - 基本隔离工作电压:1097 VRMS或VDC
    - 加强隔离工作电压:565 VRMS或VDC

    产品特点和优势


    1. 差分霍尔传感:可抑制共模场,提高磁噪环境中精度。
    2. 专利数字温度补偿电路:提供接近闭环精度的温度稳定性。
    3. 行业领先的噪声性能:通过专有放大器和滤波器设计技术,显著提升带宽。
    4. 低初级导体电阻:0.85 mΩ,确保低功耗和高浪涌电流承受能力。
    5. 符合UL60950-1认证:安全性能优异。

    应用案例和使用建议


    ACS725KMA可以应用于多种工业和商业场景,如电机控制、负载检测和管理。例如,在电机控制系统中,它可以实时监测电流变化,以优化性能并保护系统免受过载。对于高边电流检测应用,可以直接连接到主电路而无需额外的高边差分放大器或其他昂贵的隔离技术。
    使用建议:
    - 为提高噪声性能,可以利用FILTER引脚外接电容进行滤波。
    - 确保良好的散热设计,特别是在高电流条件下。

    兼容性和支持


    ACS725KMA采用低轮廓SOIC16封装,易于集成到现有设计中。Allegro公司提供详尽的技术文档和评估工具,如ASEK724/5 MA评估板,方便用户进行测试和验证。

    常见问题与解决方案


    - Q: 设备的零电流输出电压是多少?
    - A: 在双向电流情况下,零电流输出电压为VCC的50%,而在单向电流情况下则为VCC的10%。

    - Q: 输出信号中的非线性误差是多少?
    - A: 在整个测量范围内,非线性误差小于±1%。

    总结和推荐


    ACS725KMA凭借其高精度、低功耗、出色的温度稳定性和紧凑的设计,成为众多应用场景中的理想选择。其独特的差分霍尔传感技术和数字温度补偿使得该产品在市场上具有较强的竞争力。总体而言,强烈推荐使用ACS725KMA作为高精度电流检测解决方案。

ACS725KMATR-30AB-T参数

参数
最大供电电流 14mA
最小工作供电电压 3V
线性度 ±1%
灵敏度 44
磁类型 双向
检测电流 30A
精度 ±1%
最大工作供电电压 3.6V
响应时间 4μs
输出类型 -
长*宽*高 10.3mm(长度)*7.5mm(宽度)
通用封装 SOIC-16
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

ACS725KMATR-30AB-T厂商介绍

Allegro MicroSystems是一家全球领先的半导体公司,专注于开发、制造和销售高性能的传感器和控制器解决方案。公司的产品广泛应用于汽车、工业、消费电子和物联网等领域。

Allegro MicroSystems的主营产品主要分为以下几类:

1. 电机控制:包括电机驱动器、电机控制器和电机传感器等,用于控制电机的运行。

2. 电源管理:包括电源转换器、电源管理芯片等,用于提高电源效率和稳定性。

3. 传感器:包括磁传感器、电流传感器、位置传感器等,用于检测和测量各种物理量。

4. 无线通信:包括无线通信芯片和模块,用于实现设备间的无线连接和通信。

Allegro MicroSystems的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新的技术和产品。

2. 产品性能:产品具有高性能、高可靠性和高稳定性,满足各种应用需求。

3. 定制服务:公司提供定制化的解决方案,满足客户的特定需求。

4. 全球布局:公司在全球范围内设有研发、生产和销售网络,为客户提供便捷的服务。

ACS725KMATR-30AB-T数据手册

厂牌 PDF简要描述 下载
ALLEGRO MICROSYSTEMS 电流传感器 ALLEGRO MICROSYSTEMS ACS725KMATR-30AB-T ACS725KMATR-30AB-T数据手册

ACS725KMATR-30AB-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
