首页  >  产品百科  >  934124100 CA 3 LS

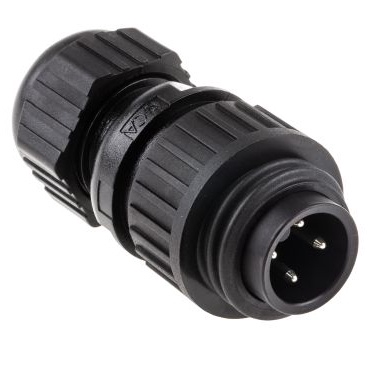

934124100 CA 3 LS

产品分类: 圆形连接器
厂牌: HIRSCHMANN
产品描述: Hirschmann M22圆形连接器插头, CA系列, 4芯, 电缆安装, 螺钉拧紧, IP67
供应商型号: 3594384
供应商: 海外现货
标准整包数: 1
HIRSCHMANN 圆形连接器 934124100 CA 3 LS

934124100 CA 3 LS概述

    CA 3 LS 电缆插头技术手册

    产品简介


    CA 3 LS 是一种工业连接解决方案,属于圆形连接器系列。主要用于信号和功率传输的电缆插头和面板安装式连接器。这种连接器具有直插式设计,集成的应力释放系统,适用于各种工业环境。其主要功能是确保信号和电源的可靠传输,并提供高水平的防护。

    技术参数


    以下是该产品的关键技术和性能参数:
    | 参数 | 规格 |

    | 接触点数量 | 3 + PE |
    | 电缆螺纹 | M 22x2 |
    | 适用电缆直径 | 6 mm 至 12 mm |
    | 最大导线尺寸 | 2.5 mm² |
    | 额定电压 | AC 400 V / DC 250 V |
    | 额定电流 | DC 10 A / AC 16 A |
    | 接触电阻 | ≤ 3 mΩ |
    | 端接方式 | 螺丝 |
    | 材料 | - 接触表面材料:Ag |
    - 接触体材料:PA 66-GF 25 |
    - 外壳材料:PA 66-GF 25 |
    - O形圈材料:NBR |
    | 保护等级(IEC 60529) | IP 67 |
    | 污染等级 | 3 |
    | 温度范围 | -40 °C 至 +90 °C |
    | 阻燃等级 | UL 94 V-0 |
    | 认证 | UL, VDE |

    产品特点和优势


    CA 3 LS 具有多项独特的功能和优势,使其在工业环境中表现出色:
    1. 集成应力释放系统:确保在恶劣条件下保持连接稳定。
    2. 高防护等级(IP 67):能够防止灰尘侵入和短暂浸水。
    3. 宽广的工作温度范围:可在极端温度下正常工作。
    4. 阻燃材料:提高设备的安全性。
    5. 高可靠性:接触电阻低,额定电流大,确保信号和电源传输的可靠性。
    这些特性使 CA 3 LS 在自动化设备、机器人技术和其他工业应用中非常受欢迎,尤其是在要求高性能和可靠性的场合。

    应用案例和使用建议


    CA 3 LS 广泛应用于各种工业环境,如工厂自动化系统、机器视觉设备、数控机床和工业机器人等。以下是一些具体的使用建议:
    1. 选择合适的电缆直径:根据实际应用中的电缆直径选择合适的型号。
    2. 正确的端接方式:使用螺丝固定导线,以确保稳固连接。
    3. 定期检查防护等级:确保密封性完好无损,特别是在潮湿或多尘环境下使用时。

    兼容性和支持


    CA 3 LS 可与其他 Belden 的连接器(如 CA 3 LD 和 CA 3 GD)兼容。厂商提供了详细的装配说明书,并可通过联系销售部门获取更多技术支持。每个包装单元包含 100 个未组装的连接器,可以根据需要单独订购其他配件。

    常见问题与解决方案


    以下是几个可能遇到的常见问题及解决方案:
    1. 接触不良
    - 解决方法:检查并紧固所有螺丝,确保接触良好。
    2. 外壳损坏
    - 解决方法:更换损坏的外壳,并重新进行装配。
    3. 防水性能下降
    - 解决方法:检查 O 形圈是否完好,如有损坏需及时更换。

    总结和推荐


    CA 3 LS 以其高性能、高可靠性和宽广的工作温度范围成为工业连接的理想选择。其集成应力释放系统、高防护等级和高阻燃性能使其在苛刻环境下表现优异。综上所述,强烈推荐在自动化设备和其他工业应用中使用此款电缆插头。
    通过结合技术参数、产品特点、应用案例和客户支持,CA 3 LS 在同类产品中具备显著的竞争优势,能够满足绝大多数工业连接需求。

934124100 CA 3 LS参数

参数
额定电流 16A
外壳材料 Polymer
针脚数 -
触头镀层 - 配接 -
类型 公,圆形,插头
颜色 -
端接 -
安装方式 导线安装

934124100 CA 3 LS厂商介绍

HIRSCHMANN是一家德国公司,专注于生产和销售高品质的工业连接器和电缆组件。公司的产品广泛应用于自动化技术、机械工程、能源供应和数据通信等领域。

HIRSCHMANN的主营产品分类包括:
1. 工业以太网连接:提供各种以太网接口和适配器,适用于不同的网络协议和传输速率。
2. 现场总线连接:包括PROFINET、PROFIBUS、CANopen等现场总线接口和适配器。
3. 串行接口连接:提供RS232、RS485等串行通信接口和适配器。
4. 电源连接:包括各种电源插头、插座和电缆组件。
5. 光纤连接:提供光纤接口和适配器,适用于高速数据传输。
6. 定制解决方案:根据客户需求提供定制化的连接器和电缆组件。

HIRSCHMANN的优势在于:
1. 高品质:产品符合严格的工业标准,确保长期稳定运行。
2. 创新:持续研发新技术,满足市场不断变化的需求。
3. 定制化:提供个性化解决方案,满足客户的特定需求。
4. 全球服务:在全球范围内提供技术支持和服务,确保客户满意度。

934124100 CA 3 LS数据手册

厂牌 PDF简要描述 下载
HIRSCHMANN 圆形连接器 HIRSCHMANN 934124100 CA 3 LS 934124100 CA 3 LS数据手册

934124100 CA 3 LS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 109.8421
25+ ¥ 108.1532
50+ ¥ 105.8057
库存: 2527
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 109.84
