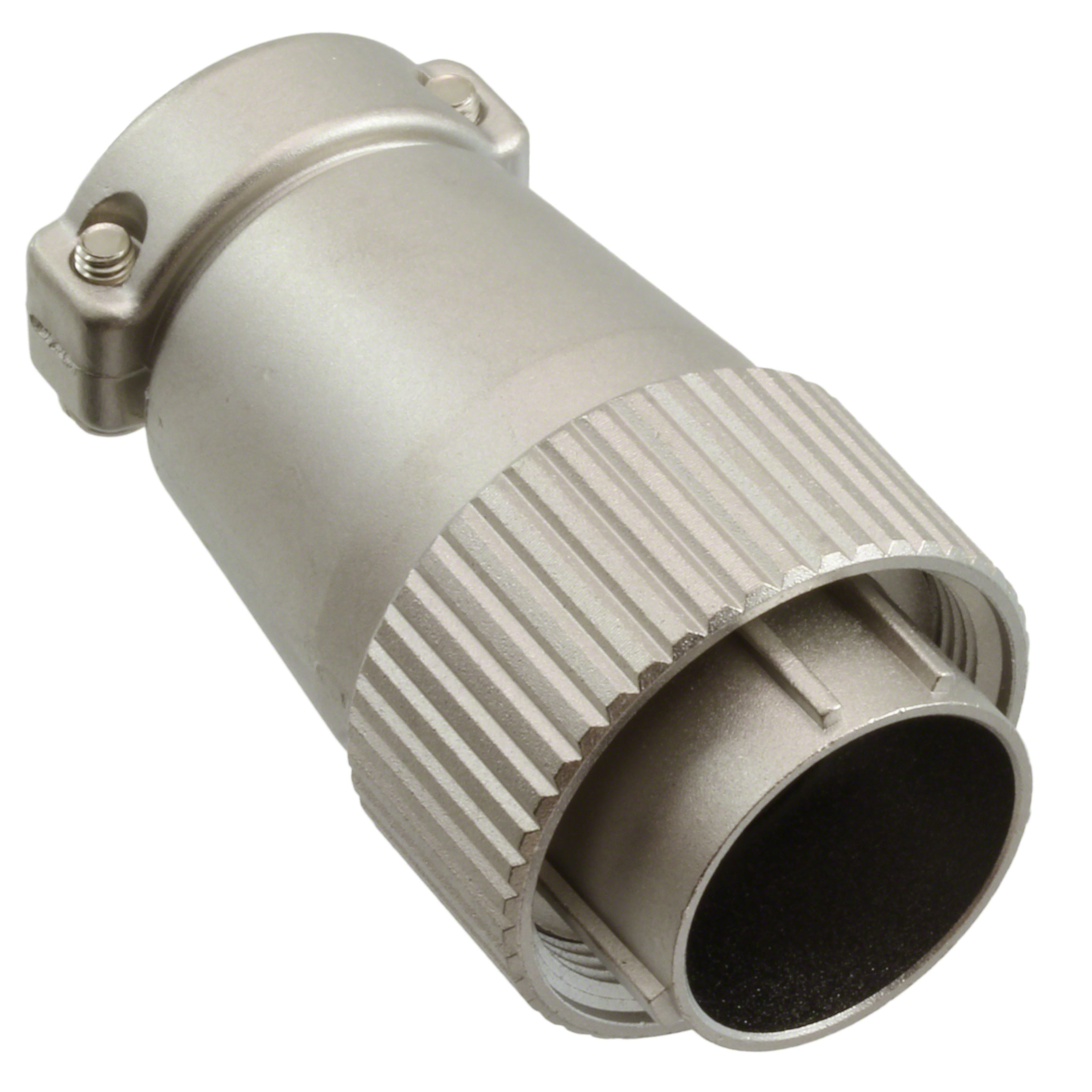

JR21PK-10PC(71)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Plug Housing,Threaded 10pin Aluminum Alloy 10A 导线安装,自由悬挂,通孔安装
供应商型号: H124117-ND
供应商: Digi-Key
标准整包数: 1
HIROSE ELECTRIC 圆形连接器 JR21PK-10PC(71)

JR21PK-10PC(71)概述

    JR系列圆形连接器产品技术手册

    产品简介


    JR系列圆形连接器符合JIS C 5432标准,用于电器设备的圆形连接。这些连接器广泛应用于汽车、工业控制、医疗设备等领域,因其高可靠性和多功能性而备受青睐。

    技术参数


    - 额定电流
    - 壳体尺寸:13,接触数:3,额定电流:10A
    - 壳体尺寸:13,接触数:5,额定电流:5A
    - 壳体尺寸:16,接触数:7,额定电流:10A
    - 壳体尺寸:16,接触数:10,额定电流:5A
    - 壳体尺寸:16,接触数:14,额定电流:5A
    - 壳体尺寸:21,接触数:10,额定电流:10A
    - 壳体尺寸:21,接触数:16,额定电流:5A(压接类型:3A)
    - 壳体尺寸:21,接触数:26,额定电流:5A(仅A、B类型:10A)
    - 壳体尺寸:25,接触数:4,额定电流:30A
    - 壳体尺寸:25,接触数:5,额定电流:10A
    - 壳体尺寸:25,接触数:16,额定电流:5A(压接类型:3A)
    - 额定电压
    - 交流250V,直流350V
    - 交流1000V,直流1400V
    - 操作温度范围
    - -25°C 至 +85°C
    - 存储温度范围
    - -10°C 至 +60°C
    - 接触电阻
    - 最大值:5mΩ(部分型号最大值为10mΩ)
    - 绝缘电阻
    - 最小值:1,000MΩ
    - 耐压测试
    - 交流1,000V 1分钟无闪络或介质击穿
    - 振动及冲击测试
    - 振动:10到55Hz/周期,幅度:0.75mm,3个方向,每个方向2小时
    - 冲击:加速度:490m/s²,持续时间:11ms,6个轴向,每个轴向3次
    - 温湿度测试
    - 相对湿度:90%-95%,温度:40°C,持续时间:96小时

    产品特点和优势


    JR系列连接器具有以下几个显著的特点和优势:
    - 高可靠性:设计符合JIS C 5432标准,确保长期稳定运行。
    - 多样化的型号选择:多种壳体尺寸和接触数,满足不同应用需求。
    - 耐用性强:经过严格的振动和冲击测试,确保在恶劣环境中依然稳定。
    - 易维护:支持手动和自动压接工具,便于安装和更换。

    应用案例和使用建议


    应用案例:
    - 汽车工业:高压系统连接
    - 医疗设备:高精度监测仪器连接
    - 工业自动化:复杂生产线的信号传输
    使用建议:
    - 选择合适型号:根据具体应用需求选择合适的壳体尺寸和接触数。
    - 注意防护:避免在高硫化物气体环境下长时间存放和使用,以减少表面氧化。

    兼容性和支持


    - 兼容性:可与其他符合JIS C 5432标准的连接器配套使用。
    - 支持服务:联系厂商代表获取进一步技术支持和服务。

    常见问题与解决方案


    - Q1: 连接器接触不良怎么办?
    - A1: 确保连接器已正确压接并紧固,检查是否有污垢或损坏。
    - Q2: 连接器出现腐蚀怎么办?
    - A2: 避免暴露于高湿度和腐蚀性气体环境中,及时清洁并干燥处理。

    总结和推荐


    JR系列连接器以其高可靠性和多功能性在各种应用中表现出色,特别适合需要高度稳定性的场合。如果你的应用对连接器的可靠性和耐用性有较高要求,这款产品无疑是一个优秀的选择。强烈推荐在关键应用中使用JR系列连接器。

JR21PK-10PC(71)参数

参数
针脚数 10pin
触头镀层 - 配接 -
类型 Plug Housing,Threaded
颜色 -
端接 -
额定电流 10A
外壳材料 Aluminum Alloy
安装方式 导线安装,自由悬挂,通孔安装
零件状态 最后售卖
包装方式 散装

JR21PK-10PC(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR21PK-10PC(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR21PK-10PC(71) JR21PK-10PC(71)数据手册

JR21PK-10PC(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
