JR13WP-5P(71)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Male Pins,Plug,Threaded 焊盘 5pin Aluminum Alloy 5A 银 黑色 导线安装,自由悬挂,通孔安装
供应商型号:
供应商:
标准整包数: 0

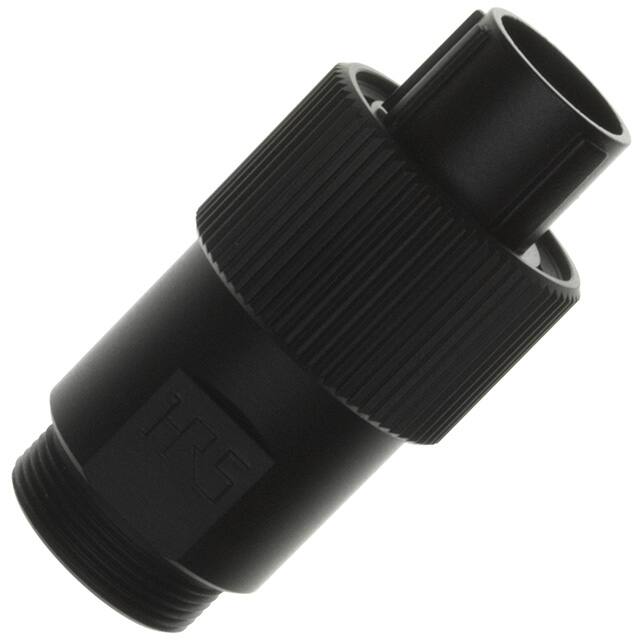

HIROSE ELECTRIC 圆形连接器 JR13WP-5P(71)

JR13WP-5P(71)概述

    # 高质量防水圆形连接器技术文章

    产品简介


    HIROSE Electric Co., Ltd.推出的JR-W系列防水圆形连接器是专为工业和高可靠性需求设计的产品。该系列连接器提供多种规格,适用于电流容量和电压等级不同的应用场景。产品具备出色的防水性能,能够满足严苛的使用环境需求。其主要功能包括高可靠性的电力传输和信号连接,广泛应用于汽车、船舶、轨道交通、工业自动化等领域。

    技术参数


    基本规格
    | 壳体尺寸 | 接触点数 | 电流等级 | 电压等级 |
    ||
    | 13 | 3 | 10A | 100V AC/140V DC |
    | 16 | 7 | 10A | 100V AC/140V DC |
    | 21 | 10 | 10A | 100V AC/140V DC |
    | 25 | 4 | 30A | 300V AC/420V DC |
    工作条件
    - 操作温度范围:-25°C至+85°C
    - 存储温度范围:-10°C至+60°C
    性能指标
    - 接触电阻:≤5mΩ
    - 绝缘电阻:≥1,000MΩ(湿态);≥10,000MΩ(干态)
    - 耐压值:AC 1,000V(1分钟)

    产品特点和优势


    1. 防水性能:达到IP67和IP68防护标准,可在水下2米深度持续使用长达14天,确保长时间稳定运行。
    2. 抗腐蚀性:采用镀铬处理的铝制外壳和黄铜材料,提高了在恶劣环境中的耐久性。
    3. 可靠性:接触件表面镀银处理,保证低阻抗及高导电性,适合对可靠性要求高的应用场景。
    4. 多样化配置:支持不同数量的接触点和多种终止方式,便于灵活定制。

    应用案例和使用建议


    典型应用
    - 汽车电子系统:用于车载ECU之间及传感器间的可靠连接。
    - 轨道交通设备:应用于列车车厢间的信号和电源传输。
    - 海洋工程:作为海底通信系统的组成部分,抵御海水侵蚀。
    使用建议
    - 确保所有连接部件正确安装,尤其是紧固螺钉需要按照规定的扭矩值拧紧。
    - 定期检查防水圈的状态,如有损坏应及时更换以维持防护效果。
    - 在潮湿环境中使用时,优先选用带有链式帽的型号,避免意外丢失。

    兼容性和支持


    该系列产品支持与相同规格的其他HIROSE连接器无缝对接,同时公司提供全面的技术支持服务,包括产品选型指导、现场技术支持以及售后服务保障。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接后接触不良 | 检查连接器接口是否完全插入到位 |
    | 外壳表面出现轻微氧化现象 | 清洁外壳并重新涂覆保护层 |
    | 密封性能下降 | 更换老化或破损的防水垫圈 |

    总结和推荐


    总体而言,HIROSE JR-W系列防水圆形连接器凭借其卓越的防水性能、优异的电气特性和广泛的应用适配性,在行业内具有极高的市场竞争力。尤其对于需要在恶劣环境下工作的客户来说,这款产品无疑是最佳选择之一。强烈推荐给需要高可靠性的行业用户。

JR13WP-5P(71)参数

参数
端接 焊盘
额定电流 5A
外壳材料 Aluminum Alloy
针脚数 5pin
触头镀层 - 配接
类型 Male Pins,Plug,Threaded
颜色 黑色
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级,汽车级,电信级
零件状态 停产
包装方式 散装,袋装

JR13WP-5P(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR13WP-5P(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR13WP-5P(71) JR13WP-5P(71)数据手册

JR13WP-5P(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
