JRC-PC2-112

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: 信号,冲压型 5A 压入式
供应商型号: CSJ-ST50423336
供应商: 海外现货
标准整包数: 1

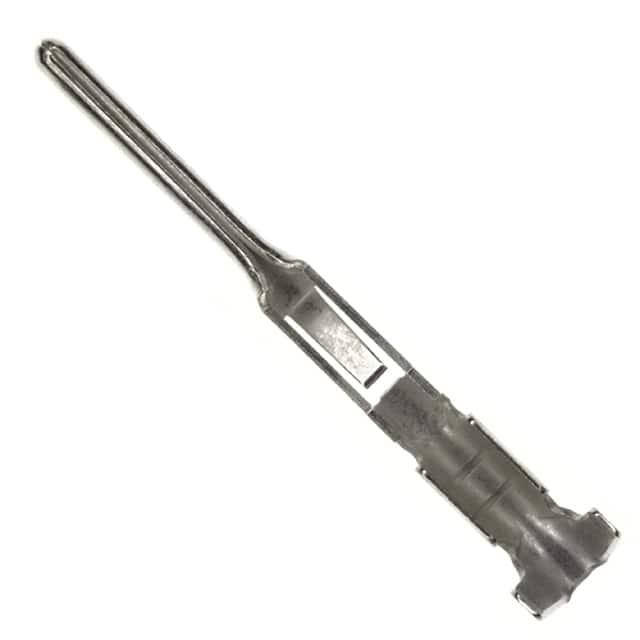

HIROSE ELECTRIC 圆形连接器 JRC-PC2-112

JRC-PC2-112概述

    JR系列圆型连接器技术手册

    产品简介


    JR系列圆型连接器符合日本工业标准JIS C 5432《家用电器用圆型连接器》。这些连接器广泛应用于汽车、通信、航空航天等多个领域,以其高可靠性和坚固性而著称。

    技术参数


    JR系列连接器的技术参数如下:
    - 额定电流:
    - Shell Size 13:3个触点,10A
    - Shell Size 16:7个触点,10A;10、14个触点,5A
    - Shell Size 21:10个触点,10A;16个触点,5A(压接类型为3A);26个触点,10A(仅A和B类型为10A)
    - Shell Size 25:4个触点,30A;5、16个触点,10A;24个触点,5A(压接类型为3A)

    - 额定电压:
    - Shell Size 13:3个触点和5个触点,AC 250V,DC 350V
    - Shell Size 16:7个触点,10个触点,14个触点,AC 250V,DC 350V
    - Shell Size 21:10个触点,16个触点,26个触点,AC 250V,DC 350V
    - Shell Size 25:4个触点和5个触点,AC 1000V,DC 1400V;16个触点和24个触点,AC 250V,DC 350V

    - 工作温度范围:
    - 运行温度:-25°C 至 +85°C
    - 存储温度:-10°C 至 +60°C
    - 其他特性:
    - 接触电阻:最大5毫欧(对于压接类型,接触电阻最大为10毫欧)
    - 绝缘电阻:最小1000兆欧
    - 耐压测试:无闪络和击穿,AC 1000V持续1分钟(壳体Size 25的4个和5个触点为AC 3000V)

    产品特点和优势


    JR系列圆型连接器具有以下特点和优势:
    - 高可靠性:能够承受振动和冲击
    - 高绝缘性能:最低绝缘电阻达到1000兆欧
    - 高温高湿环境下仍能保持良好性能
    - 适用于多种规格的导线
    - 壳体采用铝合金材质,表面镀镍,耐腐蚀性好

    应用案例和使用建议


    - 应用案例:
    - 汽车行业:用于汽车内部的复杂电路系统
    - 通信行业:用于数据中心的网络设备连接
    - 航空航天行业:用于航空电子系统的稳定连接

    - 使用建议:
    - 在高温高湿度环境下使用时,定期检查绝缘性能
    - 在安装前确认接触直径和适用导线型号
    - 在潮湿环境中使用时,建议增加额外的防护措施

    兼容性和支持


    - JR系列圆型连接器兼容多种不同的外壳尺寸和接触形式,方便客户根据需求选择。
    - 生产商提供详细的安装指导和技术支持服务,确保用户能够正确安装和使用。

    常见问题与解决方案


    - 问题1:接触电阻异常高
    - 解决方案:检查压接工艺是否正确,必要时重新进行压接
    - 问题2:绝缘电阻降低
    - 解决方案:检查周围环境是否有腐蚀性气体或液体,采取适当的防护措施
    - 问题3:接触不良
    - 解决方案:检查触点是否有磨损或损坏,更换新的触点

    总结和推荐


    JR系列圆型连接器以其优异的性能和可靠性,在各种应用环境中表现出色。特别是在汽车、通信和航空航天等行业,其性能得到了广泛认可。建议在需要高可靠性的应用场景中使用。
    对于需要高可靠性的应用,强烈建议联系HIROSE公司代表获取更多信息和支持。

JRC-PC2-112参数

参数
额定电流 5A
外壳材料 -
针脚数 -
触头镀层 - 配接 -
类型 信号,冲压型
颜色 -
端接 -
安装方式 压入式
零件状态 在售
包装方式 散装

JRC-PC2-112厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JRC-PC2-112数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JRC-PC2-112 JRC-PC2-112数据手册

JRC-PC2-112封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.3276 ¥ 2.7748
库存: 600
起订量: 152 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.77
