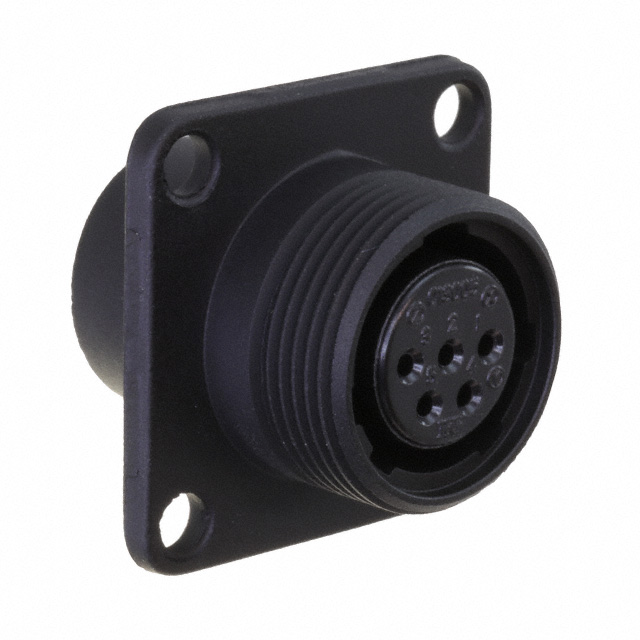

JR13WR-5S(31)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Female Sockets,Receptacle,Threaded 焊盘 5pin Aluminum Alloy 5A 银 黑色 法兰安装,面板安装
供应商型号: 2986001
供应商: element14
标准整包数: 1
HIROSE ELECTRIC 圆形连接器 JR13WR-5S(31)

JR13WR-5S(31)概述

    # JR系列圆形连接器技术手册

    产品简介


    JR系列是符合JIS C 5432标准的圆形连接器,广泛应用于电动工具、家用电器、工业自动化设备及汽车电子等领域。该系列连接器采用铝合金外壳与酚醛树脂绝缘材料,具有出色的机械强度和耐热性能。其独特的锁紧机制(螺纹锁紧或卡口锁紧)确保了连接的稳定性和可靠性。连接器提供多种型号规格,支持从3到24个接触点的多样化需求。
    主要功能
    - 高度耐用,适合频繁插拔操作。
    - 良好的防水防尘性能,适配恶劣环境。
    - 支持多种电流和电压等级,适用于广泛的电力和信号传输需求。
    应用领域
    - 汽车电子系统:例如ECU接口、传感器连接。
    - 工业自动化设备:如机器人控制面板、PLC模块。
    - 家电行业:如洗衣机、空调等高可靠性要求设备。
    - 通信设备:支持高速数据传输的需求。

    技术参数


    以下是JR系列连接器的关键技术参数,根据壳体尺寸和接触数量有所不同:
    | 参数 | 壳体尺寸 | 接触数量 | 额定电流 | 额定电压 |

    | 额定电流 | Shell 13 | 3 | 10A | AC250V, DC350V |
    5 | 5A
    Shell 16 | 7 | 10A
    10 | 5A
    14 | 5A
    Shell 21 | 10 | 10A
    16 | 5A (Crimp type: 3A)
    26 | 5A (仅A、B接触点: 10A)
    Shell 25 | 4 | 30A | AC1000V, DC1400V |
    5 | 10A | AC250V, DC350V |
    16 | 5A (Crimp type: 3A)
    工作环境
    - 操作温度范围:-25°C至+85°C
    - 存储温度范围:-10°C至+60°C

    产品特点和优势


    独特功能
    - 高可靠连接:采用精密制造工艺,确保每个连接点的一致性。
    - 多功能锁紧设计:螺纹锁紧和卡扣锁紧双模式选择,适应不同安装需求。
    - 优秀的电气性能:低接触电阻(≤5mΩ),支持大电流传输。
    - 环保材料:酚醛树脂和银镀层接触点,具备良好的抗腐蚀性能。
    市场竞争力
    - 符合国际标准化组织(ISO)与日本工业标准(JIS)要求,广泛适用。
    - 长寿命,支持高达500次插拔循环。
    - 优异的振动和冲击抵抗能力,满足严苛工业场景需求。

    应用案例和使用建议


    典型应用场景
    1. 汽车电子控制单元(ECU):用于动力总成控制、制动系统等关键模块的信号和电源连接。
    2. 工业自动化设备:机器人手臂的动力与控制线路连接。
    3. 家用电器:如洗衣机、空调等设备内部模块间信号和电源的高效传输。
    使用建议
    - 环境适应性:在高硫化物或高温潮湿环境下,应采取适当的防护措施。
    - 定期检查:对于长期未使用的连接器,在使用前需检查其焊接性能。
    - 正确选型:根据具体的应用场景和负载条件,选择合适的壳体尺寸和接触数量。

    兼容性和支持


    兼容性
    JR系列连接器兼容多种标准终端工具,便于批量生产与维修。同时,其多样化的插头和插座配置能够与其他品牌同类产品实现互换使用。
    厂商支持
    HIROSE公司提供详尽的技术文档与售后服务,客户可通过官方技术支持渠道获取问题解答和定制化服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接后接触不良 | 检查锁紧机构是否到位,确保螺丝拧紧或卡扣锁定 |
    | 接触电阻过大 | 检查是否有氧化层或污垢附着,必要时清洁表面 |
    | 温升过高 | 检查是否超过额定电流,调整负载 |

    总结和推荐


    综合评估
    JR系列连接器凭借其坚固耐用的设计、优异的电气性能和广泛的应用范围,在多个行业中表现出色。它特别适合需要高可靠性的场合,如汽车电子和工业自动化设备。
    推荐意见
    对于需要高性能连接解决方案的用户,强烈推荐使用JR系列连接器。无论是从品质还是性价比来看,它都是一款值得信赖的产品。
    通过精心挑选型号并合理使用,JR系列连接器将成为您项目成功的重要保障。

JR13WR-5S(31)参数

参数
额定电流 5A
外壳材料 Aluminum Alloy
针脚数 5pin
触头镀层 - 配接
类型 Female Sockets,Receptacle,Threaded
颜色 黑色
端接 焊盘
安装方式 法兰安装,面板安装
应用等级 工业级,汽车级,电信级
零件状态 在售
包装方式 散装

JR13WR-5S(31)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR13WR-5S(31)数据手册
