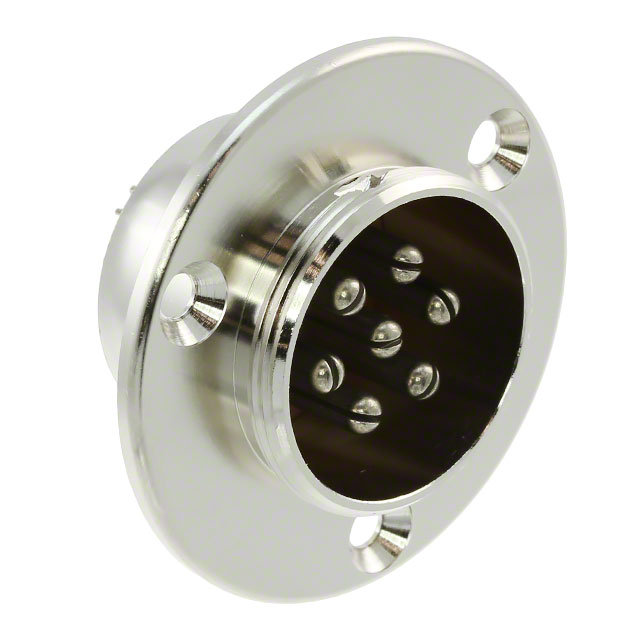

HS21R-7(71)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Male Pins,Receptacle,Threaded 焊盘 7pin Copper Alloy 7A 镍 银色 法兰安装,面板安装
供应商型号: H122798-ND
供应商: Digi-Key
标准整包数: 10
HIROSE ELECTRIC 圆形连接器 HS21R-7(71)

HS21R-7(71)概述

    HS系列金属壳圆形连接器:产品综述与技术手册

    1. 产品简介


    HS系列金属壳圆形连接器是 Hirose 公司的一款标准多针圆形连接器,常被称为“金属连接器”。该系列连接器因其坚固耐用、构造简单而广受欢迎,适用于多种电气和机械场合。它们不仅在电信行业(如 NTT)被广泛采用作为标准部件,而且也得到了众多制造商的认可和使用。这些连接器可用于各种工业自动化设备、通信设备以及其他需要高可靠性的场合。

    2. 技术参数


    以下是 HS 系列连接器的关键技术规格和性能参数:
    | 参数 | 描述 |

    | 壳体材料 | 铜合金金属 |
    | 表面处理 | 镍电镀 |
    | 绝缘材料 | 合成树脂 |
    | 公触点材料 | 黄铜 |
    | 母触点材料 | 黄铜或磷青铜 |
    | 外壳尺寸(直径) | 12 mm, 14 mm, 16 mm, 21 mm, 25 mm, 28 mm, 35 mm |
    | 接触点数量 | 2, 3, 4, 5, 6, 7, 8, 10, 16, 20 |
    | 工作电压 | 交流1000V,持续1分钟 |
    | 额定电流 | 3A至10A不等 |
    | 绝缘电阻 | ≥1000 MΩ |
    | 接触电阻 | ≤5 mΩ |
    | 压接孔直径 | 1.2 mm 至 2.0 mm 不等 |

    3. 产品特点和优势


    HS 系列连接器的主要优势在于其坚固耐用的设计和广泛的应用范围。以下几点特别突出:
    - 稳定可靠的电气和机械性能:经过严格测试,确保在各种环境下的稳定表现。
    - 多样化的接触点配置:可以适应不同应用场景的需求。
    - 广泛适用性:适用于电信、工业自动化、医疗设备等多个领域。
    - 简易安装和维护:简单的结构设计使得安装和维护更加便捷。

    4. 应用案例和使用建议


    HS 系列连接器可应用于多种复杂环境,例如工业控制系统、网络通信设备、机器人和自动化系统等。例如,在某款工业机器人的控制系统中,HS 系列连接器用于实现关键信号传输,确保了系统的稳定运行。建议用户在选择和使用 HS 连接器时,考虑其额定电流和电压的要求,确保选型正确且避免过载。

    5. 兼容性和支持


    HS 系列连接器具有良好的兼容性,适用于多种标准和非标准的应用环境。同时,Hirose 提供详尽的技术支持和售后服务,确保用户能够获得最佳的产品体验。若需要进一步的咨询和支持,可以通过 Hirose 官方网站和客户服务热线获取帮助。

    6. 常见问题与解决方案


    1. 接触不良:检查插头和插座是否清洁无污渍,确保接触良好。
    2. 接触电阻过高:检查接触点是否腐蚀或损坏,必要时更换新的连接器。
    3. 绝缘性能下降:确认外壳和绝缘材料是否有损伤,必要时进行维修或替换。

    7. 总结和推荐


    综上所述,HS 系列金属壳圆形连接器凭借其卓越的电气和机械性能、广泛的适用范围以及 Hirose 强大的技术支持,是一款值得信赖的选择。无论是工业自动化、通信设备还是医疗设备,这款连接器都能提供出色的性能表现。因此,我们强烈推荐用户选择 HS 系列连接器以满足各种应用需求。
    通过以上详细的介绍和分析,我们希望用户能够更好地理解 HS 系列连接器的特点及其在不同应用场景中的价值,从而做出明智的选择。

HS21R-7(71)参数

参数
类型 Male Pins,Receptacle,Threaded
颜色 银色
端接 焊盘
额定电流 7A
外壳材料 Copper Alloy
针脚数 7pin
触头镀层 - 配接
安装方式 法兰安装,面板安装
零件状态 停产
包装方式 散装
