HR34B-12WPD-10SC

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Bayonet Lock,Plug Housing 10pin Zinc Alloy 3A 导线安装,自由悬挂,通孔安装 49mm(长度)
供应商型号: H124072-ND
供应商: Digi-Key
标准整包数: 1

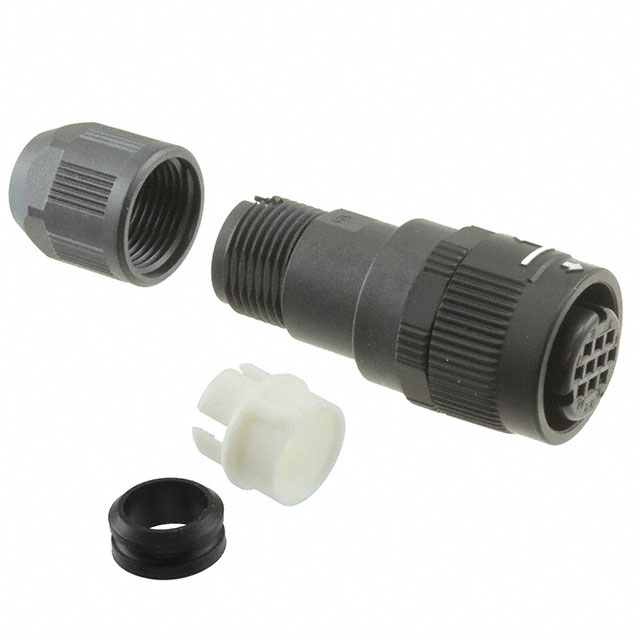

HIROSE ELECTRIC 圆形连接器 HR34B-12WPD-10SC

HR34B-12WPD-10SC概述

    HR34B系列 推拉式锁紧微型防水连接器

    产品简介


    HR34B系列推拉式锁紧微型防水连接器是一种具有高防护等级的插拔式连接器,适用于工业环境中。这款连接器具备防水防尘功能,适用于工业级油液环境,并且能够在完全对接的情况下达到IP67甚至更高的防水防尘标准。HR34B系列连接器提供多种配置,支持多方向电缆出口,易于安装和拆卸,并符合TUV标准的安全要求。

    技术参数


    - 电气参数
    - 电流容量:10个引脚时为3A,4个引脚时为5A
    - 电压等级:10个引脚时为200V AC/250V DC,4个引脚时为200V AC/200V DC(污染等级3),也可选配为400V AC/400V DC(污染等级2)
    - 耐压:10个引脚时为900V AC/1分钟,4个引脚时为2000V AC/1分钟
    - 绝缘电阻:高湿度条件下最小为50MΩ,在干燥条件下最小为500MΩ
    - 机械参数
    - 密封性:4个位置的插座在面板上安装时密封防水
    - 多向电缆出口:直角接头允许电缆以8个方向,每45度角出线
    - 使用温度范围:操作温度范围-25°C到+125°C,存储温度范围-25°C到+85°C
    - 环境参数
    - 防水防尘:可以在深度1米的水中浸泡半小时不进水
    - 耐振动和冲击:可承受10至500Hz的振动,加速度为98m/s²,振动时间为3小时,以及加速度为490m/s²的冲击测试

    产品特点和优势


    - 防水防尘:HR34B系列连接器具备IP67或更高级别的防水防尘能力,使其在严苛的工业环境下表现优异。
    - 易操作性:插入和拆卸只需简单的旋转动作,方便快捷。
    - 多向电缆出口:提供8个方向的电缆出口,增加了设计的灵活性。
    - 安全标准:满足TUV标准,确保使用安全。
    - 材料优良:采用UL94V-0阻燃材料,保证了连接器的可靠性和安全性。

    应用案例和使用建议


    HR34B系列连接器广泛应用于工业自动化、机器人、医疗器械、交通设施等领域。例如,在工业自动化系统中,这种连接器可以用于传感器和执行器之间的信号传输,确保系统稳定运行。对于需要多次插拔的应用场合,建议定期检查连接器的防水防尘性能,并根据实际情况选择合适的导线直径以确保良好的电气接触。

    兼容性和支持


    HR34B系列连接器提供多种规格,可以根据不同的应用场景选择合适的型号。厂商提供了详尽的技术支持,包括装配指导和售后维护服务。使用时建议参考制造商的工程图纸,以获取最准确的设计信息。

    常见问题与解决方案


    1. 防水性能下降:可能是因为长时间使用后橡胶圈老化导致。建议定期更换橡胶圈,并确保连接器完全锁紧。
    2. 电气连接不良:可能是由于导线焊接或压接不当。建议使用合适的工具进行连接,并确保导线符合适用范围内的直径要求。
    3. 振动或冲击后失效:由于振动或冲击可能导致内部连接松动。建议在振动或冲击较大的环境中使用额外的固定措施,并定期检查连接器状态。

    总结和推荐


    HR34B系列推拉式锁紧微型防水连接器以其出色的防水防尘能力和灵活的设计,成为了工业环境中理想的连接解决方案。特别是在要求高可靠性和防护性的应用场合,其耐用性和易操作性显得尤为突出。因此,我们强烈推荐此系列产品给那些需要在严苛环境下进行高效连接的客户。

HR34B-12WPD-10SC参数

参数
额定电流 3A
外壳材料 Zinc Alloy
针脚数 10pin
触头镀层 - 配接 -
类型 Bayonet Lock,Plug Housing
颜色 -
端接 -
长*宽*高 49mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 袋装

HR34B-12WPD-10SC厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HR34B-12WPD-10SC数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC HR34B-12WPD-10SC HR34B-12WPD-10SC数据手册

HR34B-12WPD-10SC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 20.1968 ¥ 169.022
10+ $ 16.4663 ¥ 137.8025
25+ $ 15.1807 ¥ 127.0432
50+ $ 14.2759 ¥ 119.4712
100+ $ 13.4255 ¥ 112.3544
250+ $ 12.61 ¥ 105.5299
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 169.02
