JR16WRA-10P(31)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Male Pins,Receptacle,Threaded 焊盘 10pin Aluminum Alloy 5A 银 黑色 隔板安装,面板安装
供应商型号: JY-JR16WRA-10P(31)
供应商: 云汉优选
标准整包数: 1

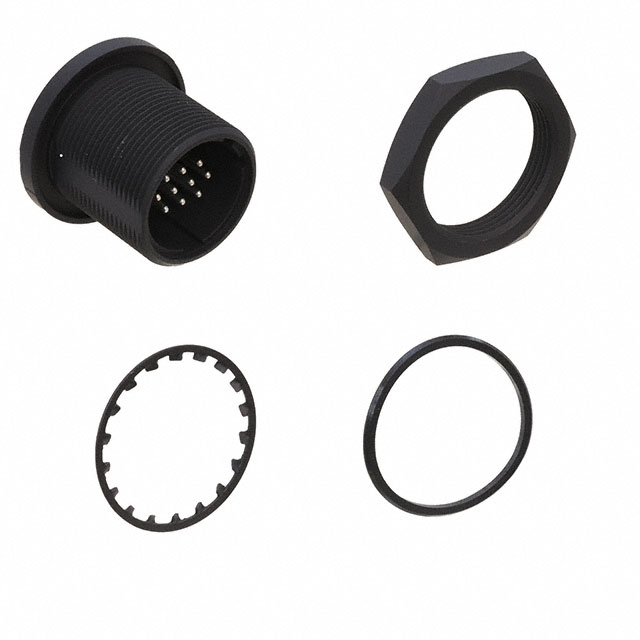

HIROSE ELECTRIC 圆形连接器 JR16WRA-10P(31)

JR16WRA-10P(31)概述

    JR-W Series:防水圆形连接器

    1. 产品简介


    JR-W系列防水圆形连接器是一种坚固耐用的防水连接器,适用于多种恶劣环境。该系列产品包含不同壳径规格,支持从3到24个接触点的不同配置,适合各种电力和信号传输需求。它们广泛应用于汽车、工业自动化、户外设备等领域,为复杂环境下的电子设备提供可靠的电气连接。

    2. 技术参数


    - 电流等级
    - 壳径13:3个触点时为10A,5个触点时为5A
    - 壳径16:7个触点时为10A,10个触点时为5A
    - 壳径21:10个触点时为10A,16个触点时为5A
    - 壳径25:4个触点时为30A,16个触点时为10A,24个触点时为5A
    - 电压等级
    - 壳径13:3个触点时为100V AC,140V DC;5个触点时为100V AC,140V DC
    - 壳径16:7个触点时为100V AC,140V DC;10个触点时为100V AC,140V DC
    - 壳径21:10个触点时为100V AC,140V DC;16个触点时为100V AC,140V DC
    - 壳径25:4个触点时为300V AC,420V DC;16个触点时为100V AC,140V DC
    - 工作温度范围
    - 工作温度:-25°C至+85°C
    - 存储温度:-10°C至+60°C

    3. 产品特点和优势


    - 防水性能:该系列连接器具有IP67和IP68防水等级,在接合状态下可承受长时间浸水(IP67:浸入1米深水中30分钟;IP68:浸入2米深水中14天)
    - 耐腐蚀性:外壳经过镀层处理,提高耐腐蚀能力,可在多种环境中可靠使用
    - 高强度抗振动和冲击:设计能够承受高振动(10至55Hz/循环)和冲击(加速度490m/s²,持续11ms)

    4. 应用案例和使用建议


    - 汽车应用:连接器在汽车应用中表现出色,可用于电源传输和信号控制,特别是在需要高度可靠性的环境中。
    - 工业自动化:广泛应用于自动化工厂,确保机器和设备之间的稳定电力供应。
    - 户外设备:适合户外作业,如建筑机械、农用设备,能在各种恶劣天气条件下保持良好的连接稳定性。
    使用建议:
    - 确保所有电缆和接口都经过适当的紧固,以避免意外松动。
    - 在安装前仔细阅读并遵循连接器的工作程序说明,确保正确操作。

    5. 兼容性和支持


    - 该产品与其他标准尺寸的防水设备兼容,符合国际标准。
    - 制造商提供详细的技术支持文档,包括安装指南和常见问题解答。

    6. 常见问题与解决方案


    - 问题1:连接器插拔时感觉松动。
    - 解决办法:检查所有螺丝是否拧紧,特别是连接器固定螺丝和夹紧螺丝。
    - 问题2:连接器内部接触到水分。
    - 解决办法:确保正确的防水垫圈安装到位,并进行完整的防水测试。
    - 问题3:连接器触点电阻过高。
    - 解决办法:更换老化或损坏的触点,并重新检查安装过程中的电缆和触点连接。

    7. 总结和推荐


    JR-W系列防水圆形连接器是一款高度可靠的连接器,专为恶劣环境设计,适合多种应用场合。其强大的防水和抗腐蚀能力使其在汽车和工业自动化领域得到广泛应用。如果你的应用环境需要高度可靠且能够在恶劣条件下工作的连接器,这款产品是一个理想选择。我们强烈推荐这款产品用于需要极高可靠性和长期稳定的电力和信号传输系统。

JR16WRA-10P(31)参数

参数
针脚数 10pin
触头镀层 - 配接
类型 Male Pins,Receptacle,Threaded
颜色 黑色
端接 焊盘
额定电流 5A
外壳材料 Aluminum Alloy
安装方式 隔板安装,面板安装
应用等级 工业级,汽车级,电信级
零件状态 最后售卖
包装方式 散装

JR16WRA-10P(31)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR16WRA-10P(31)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR16WRA-10P(31) JR16WRA-10P(31)数据手册

JR16WRA-10P(31)封装设计

查看详情并下载
Symbol
Footprint
3D Model
