HR34B-12WLPB-10SC

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Bayonet Lock,Plug Housing 10pin Zinc Alloy 3A 导线安装,自由悬挂,通孔安装
供应商型号: CSJ-ST50179659
供应商: 海外现货
标准整包数: 1

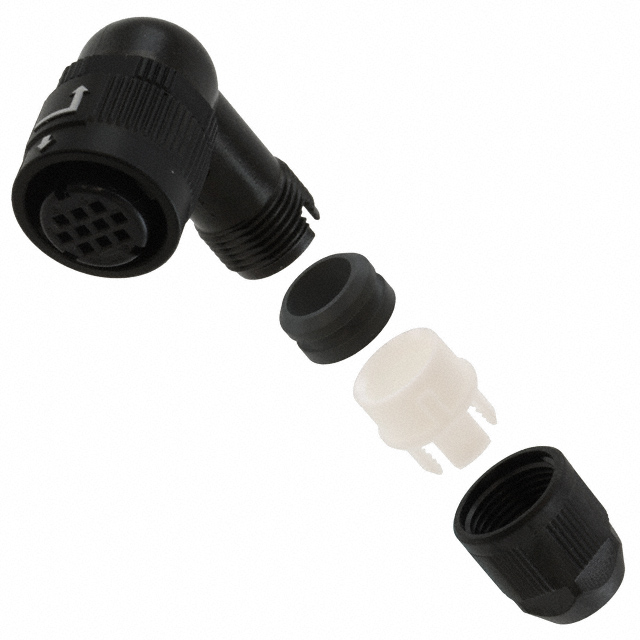

HIROSE ELECTRIC 圆形连接器 HR34B-12WLPB-10SC

HR34B-12WLPB-10SC概述

    HR34B系列防水防尘微型连接器技术手册

    1. 产品简介


    HR34B系列推拉式锁紧防水微型连接器是一种适用于各种严苛工业环境的高性能连接器。其主要功能包括水和尘土防护、简单精确的对接及分离操作、多方向电缆出口、符合安全标准以及广泛的产品型号变化。这些连接器主要用于汽车、航空航天、工业自动化等领域,可以确保信号和电力的安全传输。

    2. 技术参数


    - 防护等级:IP67或更高(IP68)水和尘土防护
    - 电压额定值:10位置:200V AC,250V DC;4位置:200V AC,200V DC(污染等级3)
    - 电流额定值:10位置:3A;4位置:5A
    - 绝缘电阻:在高湿度条件下不低于50MΩ;干燥时不低于500MΩ
    - 耐电压:10位置:900V AC/1分钟;4位置:2000V AC/1分钟
    - 接触电阻:最大30MΩ
    - 工作温度范围:-25°C至+125°C(操作温度),-25°C至+85°C(存储温度)

    3. 产品特点和优势


    - 防水防尘:达到IP67或更高防护等级,可以在1米深水中浸没30分钟而无水渗透。
    - 简易对接:只需插入插头单元即可完成对接,旋转套筒可解锁。
    - 多方向电缆出口:直角插头允许电缆以8个方向、每45度一个角度出线。
    - 安全性:4位置连接器符合TUV标准要求。
    - 适应性强:提供多种配置选择,包括不同的位置数量、接头类型、端接方式和适用电缆尺寸。

    4. 应用案例和使用建议


    - 应用案例:HR34B系列连接器广泛应用于汽车电子系统、航空导航设备以及各种工业控制设备中,例如汽车传感器和执行器之间的连接。
    - 使用建议:在安装和使用过程中,确保电源已经断开,严格按照技术手册中的指导进行对接和分离操作。使用合适的电缆直径,以保持防水质量和电缆夹持力。

    5. 兼容性和支持


    - 兼容性:HR34B系列连接器与市场上主流的其他电子元器件兼容。
    - 支持:制造商提供详尽的技术文档和支持服务,包括工程图纸请求和组装程序咨询。

    6. 常见问题与解决方案


    - 问题1:在高湿度环境下绝缘电阻下降。
    - 解决方案:检查连接器密封圈是否有损坏或缺失,确保所有密封部件完好。
    - 问题2:接触电阻过高。
    - 解决方案:重新清洁并处理接触面,确保没有污垢或氧化层影响电接触。
    - 问题3:防水性能不佳。
    - 解决方案:确认使用的O型环规格正确且安装到位。

    7. 总结和推荐


    HR34B系列推拉式锁紧防水微型连接器凭借其卓越的防水防尘性能、简便的操作方式以及广泛的适用性,在工业应用中表现出色。对于需要在恶劣环境中可靠工作的电子设备,强烈推荐使用此款连接器。通过遵循技术手册中的建议,可以充分发挥其设计优势,确保系统的稳定运行。

HR34B-12WLPB-10SC参数

参数
外壳材料 Zinc Alloy
针脚数 10pin
触头镀层 - 配接 -
类型 Bayonet Lock,Plug Housing
颜色 -
端接 -
额定电流 3A
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

HR34B-12WLPB-10SC厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。
