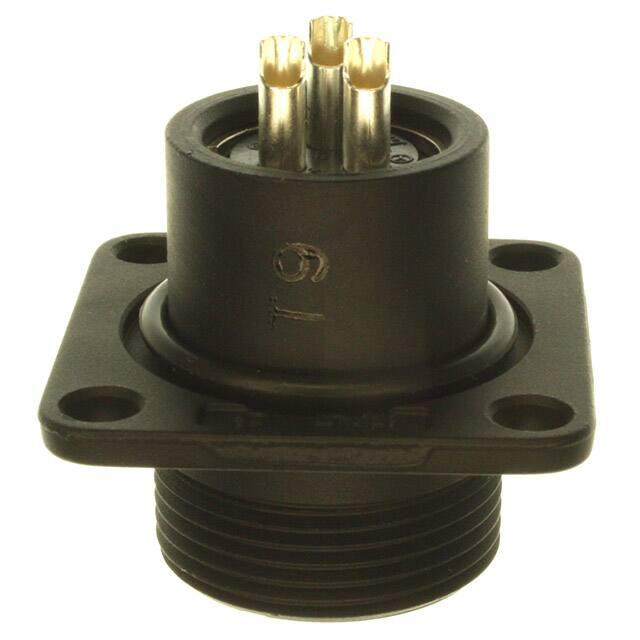

JR13WR-3S(71)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Female Sockets,Receptacle,Threaded 焊盘 3pin Aluminum Alloy 10A 银 黑色 法兰安装,面板安装
供应商型号: HR1341-ND
供应商: Digi-Key
标准整包数: 1
HIROSE ELECTRIC 圆形连接器 JR13WR-3S(71)

JR13WR-3S(71)概述

    高品质防水圆形连接器:JR-W 系列技术手册

    产品简介


    JR-W 系列是来自 Hirose Electric Co., Ltd. 的一款高性能防水圆形连接器系列。这类连接器广泛适用于需要高可靠性和耐环境性能的应用场景,如汽车、工业自动化和户外设备。JR-W 系列具备防水和抗腐蚀特性,能确保在极端条件下依然稳定运行。

    技术参数


    | 壳体尺寸 | 触点数 | 电流等级(AC/DC) | 电压等级(AC/DC) |

    | 13 | 3 | 10A | 100V AC, 140V DC |
    5 | 5A
    | 16 | 7 | 10A | 100V AC, 140V DC |
    10 | 5A
    | 21 | 10 | 10A | 100V AC, 140V DC |
    16 | 5A
    | 25 | 4 | 30A | 300V AC, 420V DC |
    16 | 10A | 100V AC, 140V DC |
    24 | 5A
    工作环境
    - 操作温度范围:-25℃至+85℃
    - 存储温度范围:-10℃至+60℃

    产品特点和优势


    1. 防水性:JR-W 系列在插合状态下达到了 IP67 和 IP68 的防护等级,分别能在水下 1 米和 2 米处保持 30 分钟和 14 天无渗漏。
    2. 抗腐蚀性:采用黑铬电镀的外壳有效提高了防腐蚀能力,使得连接器能够在多种环境中长期使用。
    3. 接触电阻:接触电阻低,可达到 5mΩ 以内,确保了高可靠性的电气连接。
    4. 耐振动和冲击:具有良好的抗震和抗冲击能力,在严苛环境下依然保持性能稳定。
    5. 高绝缘电阻:在潮湿环境下也能保证 10MΩ 以上的绝缘电阻。

    应用案例和使用建议


    应用案例:该系列连接器广泛应用于汽车制造、工业设备、航空航天等领域。例如,在汽车内部复杂电路连接中,JR-W 系列可以提供可靠的电力和信号传输。
    使用建议:
    1. 组装顺序:确保按照正确的顺序安装连接器部件,包括管夹、垫圈、密封圈、电缆管和耦合件。
    2. 扭矩控制:严格按照规定的扭矩值紧固螺钉和管夹,以确保连接器的稳定性和密封性。
    3. 电缆选择:选用合适直径和类型的电缆,确保与连接器接口完美匹配,避免因不匹配导致的接触不良。

    兼容性和支持


    JR-W 系列连接器支持不同的电缆直径和终端方式,适用范围广。厂商提供详细的工具和材料列表,并有专业的技术支持团队,随时解答用户的疑问并提供解决方案。

    常见问题与解决方案


    1. 接头松动:检查所有螺丝是否已正确拧紧,并确认电缆是否固定得当。
    2. 接触不良:确保触点表面清洁,无氧化层,并且使用正确的工具进行压接。
    3. 防水性能下降:检查所有密封件是否完好无损,更换损坏的密封圈。

    总结和推荐


    JR-W 系列防水圆形连接器以其出色的防水性能、抗腐蚀性和电气稳定性脱颖而出。其广泛的电流和电压范围使其适合于各种复杂的工业应用。尽管初始成本相对较高,但其长期可靠性和使用寿命使得 JR-W 成为高端应用的理想选择。因此,我强烈推荐使用 JR-W 系列连接器来提高系统可靠性并延长设备寿命。

JR13WR-3S(71)参数

参数
触头镀层 - 配接
类型 Female Sockets,Receptacle,Threaded
颜色 黑色
端接 焊盘
额定电流 10A
外壳材料 Aluminum Alloy
针脚数 3pin
安装方式 法兰安装,面板安装
应用等级 工业级,汽车级,电信级
零件状态 停产
包装方式 散装,袋装

JR13WR-3S(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR13WR-3S(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR13WR-3S(71) JR13WR-3S(71)数据手册

JR13WR-3S(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
