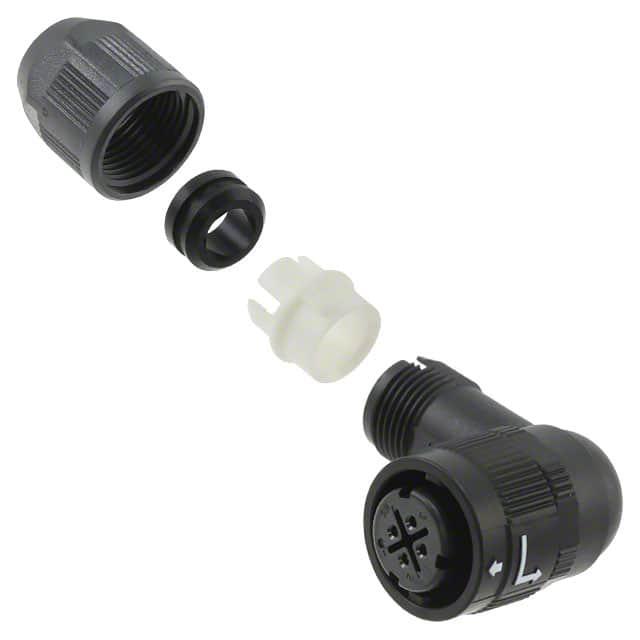

HR34B-12WLPD-4S

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Bayonet Lock,Female Sockets,Plug 焊盘 4pin(Power) Zinc Alloy 5A 银 黑色 导线安装,自由悬挂,通孔安装
供应商型号: F-HR34B-12WLPD-4S
供应商: 海外现货
标准整包数: 50
HIROSE ELECTRIC 圆形连接器 HR34B-12WLPD-4S

HR34B-12WLPD-4S概述


    产品简介


    HR34B系列是推入式卡口锁紧型微型防水连接器,专为工业环境设计。该系列产品包括多种规格,如直插式和90度弯角插头,适用于4到10个接触点的连接需求。这些连接器主要用于需要高可靠性和防护等级的应用场景,例如工业自动化、通信设备和户外电子系统。

    技术参数


    | 参数 | 规格 |

    | 额定电流 | 4位置:5A;10位置:3A |
    | 额定电压 | 4位置:200V AC/DC,400V AC/DC(污染等级2);10位置:250V DC |
    | 绝缘电阻 | ≥1000MΩ |
    | 耐压 | 4位置:2000V AC/1分钟;10位置:900V AC/1分钟 |
    | 工作温度范围 | 操作:-25°C至+125°C |
    储存:-25°C至+85°C |
    | 接触电阻 | ≤30mΩ |
    | 振动测试 | 频率:10Hz至500Hz,幅度:0.75mm,加速度:98m/s²,持续3小时 |
    | 冲击测试 | 加速度:490m/s²,持续时间:11ms,3轴,每轴3小时 |

    产品特点和优势


    1. 防水防尘:达到IP67标准,在完全对接时能有效防止水和灰尘侵入。
    2. 易操作性:只需插入即可完成对接,旋转卡扣解锁即可分离,标记有助于对齐。
    3. 多方向布线:支持8个方向的电缆出口,适应复杂安装需求。
    4. 安全性:符合TUV标准,确保安全可靠的连接。
    5. 广泛变体:提供多种组合以满足不同应用需求。

    应用案例和使用建议


    HR34B系列连接器广泛应用于工业自动化控制、户外监控摄像头、车载导航系统等领域。建议在使用前仔细检查电缆直径是否符合要求,确保最佳防水效果。此外,在维护过程中,应遵循手册中提供的指导步骤进行操作。

    兼容性和支持


    此连接器可与各种标准工具配合使用,便于安装和维修。制造商提供了详细的技术支持和服务保障,帮助客户解决任何技术难题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头无法正确插入 | 确保电缆直径在规定范围内 |
    | 密封圈损坏 | 更换新的密封圈 |
    | 插拔困难 | 检查是否有异物阻碍 |

    总结和推荐


    综上所述,HR34B系列连接器凭借其卓越的防水性能、便捷的操作方式以及广泛的适用性,在众多行业中表现出色。强烈推荐给那些寻求高性能连接解决方案的专业人士。无论是用于恶劣环境下的工业设备还是日常生活中的消费电子产品,HR34B系列都是理想的选择。

HR34B-12WLPD-4S参数

参数
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Plug
颜色 黑色
端接 焊盘
额定电流 5A
外壳材料 Zinc Alloy
针脚数 4pin(Power)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 电信级
零件状态 在售
包装方式 袋装

HR34B-12WLPD-4S厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HR34B-12WLPD-4S数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC HR34B-12WLPD-4S HR34B-12WLPD-4S数据手册

HR34B-12WLPD-4S封装设计

查看详情并下载
Symbol
Footprint
3D Model
