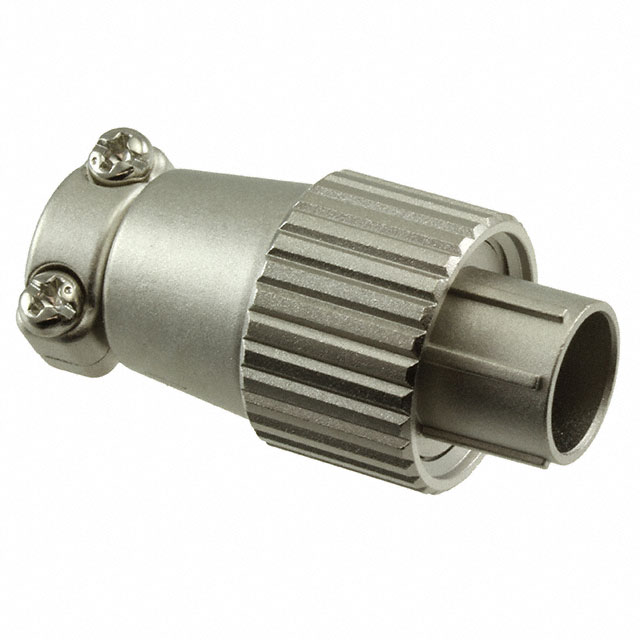

JR13PK-5P(71)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 圆形连接器插头, JR系列, 5芯, 电缆安装, 焊接
供应商型号: CSJ-ST50720906
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 圆形连接器 JR13PK-5P(71)

JR13PK-5P(71)概述

    JR系列圆型连接器技术手册

    产品简介


    JR系列圆型连接器符合日本工业标准(JIS) C 5432 "家用电器用圆形连接器"。这些连接器设计用于提供高效、可靠的电气连接,广泛应用于各种场合,包括但不限于汽车、通信设备、工业自动化和一般电气设备。

    技术参数


    额定电流
    - 壳体尺寸:13
    - 接触点数:3
    - 额定电流:10A
    - 接触点数:5
    - 额定电流:5A
    - 壳体尺寸:16
    - 接触点数:7
    - 额定电流:10A
    - 接触点数:10, 14
    - 额定电流:5A
    - 壳体尺寸:21
    - 接触点数:10
    - 额定电流:10A
    - 接触点数:16
    - 额定电流:5A (压接型: 3A)
    - 接触点数:26
    - 额定电流:5A (仅A、B接触点: 10A)
    - 壳体尺寸:25
    - 接触点数:4
    - 额定电流:30A
    - 接触点数:5, 16
    - 额定电流:10A
    - 接触点数:24
    - 额定电流:5A (压接型: 3A)
    额定电压
    - 壳体尺寸:13
    - 接触点数:3, 5
    - 额定电压:AC250V, DC350V
    - 壳体尺寸:16
    - 接触点数:7, 10, 14
    - 额定电压:AC250V, DC350V
    - 壳体尺寸:21
    - 接触点数:10, 16, 26
    - 额定电压:AC250V, DC350V
    - 壳体尺寸:25
    - 接触点数:4, 5
    - 额定电压:AC1000V, DC1400V
    - 接触点数:16, 24
    - 额定电压:AC250V, DC350V
    工作温度范围
    - 操作温度范围:-25°C 至 +85°C
    - 存储温度范围:-10°C 至 +60°C

    产品特点和优势


    JR系列圆型连接器具有以下显著优势:
    1. 高可靠性:符合JIS C 5432标准,确保连接器在恶劣环境下仍能保持可靠性能。
    2. 耐用性:通过振动、冲击和温度循环测试,确保产品在极端条件下也能正常工作。
    3. 多样化规格:提供多种壳体尺寸和接触点配置,以满足不同应用需求。
    4. 高电气性能:具备低接触电阻和高绝缘电阻,确保电气连接的稳定性和安全性。

    应用案例和使用建议


    应用案例
    - 汽车制造业:适用于发动机控制系统、安全气囊系统等关键部位。
    - 工业自动化:用于工业机器人、自动化生产线上的传感器和执行器之间的连接。
    - 通信设备:用于交换机、路由器等电信设备的内部连接。
    使用建议
    - 在选择连接器时,根据具体的应用环境和负载要求,选择合适的壳体尺寸和接触点数量。
    - 确保压接工艺的质量,避免因压接不当导致的接触不良问题。
    - 定期检查连接器的外观和电气性能,及时更换受损或老化的部件。

    兼容性和支持


    JR系列连接器可与标准的焊接终端和压接工具配合使用,确保安装和维护的便捷性。厂商提供全面的技术支持,包括安装指导、故障排查等服务。

    常见问题与解决方案


    问题1:接触不良
    解决方案:检查连接器的压接是否到位,确认压接工具和工艺正确。如果需要,重新进行压接操作。
    问题2:绝缘电阻下降
    解决方案:清洁连接器插针和插座,去除表面灰尘和污染物。必要时,使用专用清洁剂进行清洁。

    总结和推荐


    JR系列圆型连接器凭借其高可靠性、耐用性和多样化规格,成为各种应用领域的理想选择。无论是在汽车制造、工业自动化还是通信设备中,JR系列连接器都能提供出色的电气性能和稳定的连接效果。强烈推荐使用JR系列连接器以满足您的应用需求。
