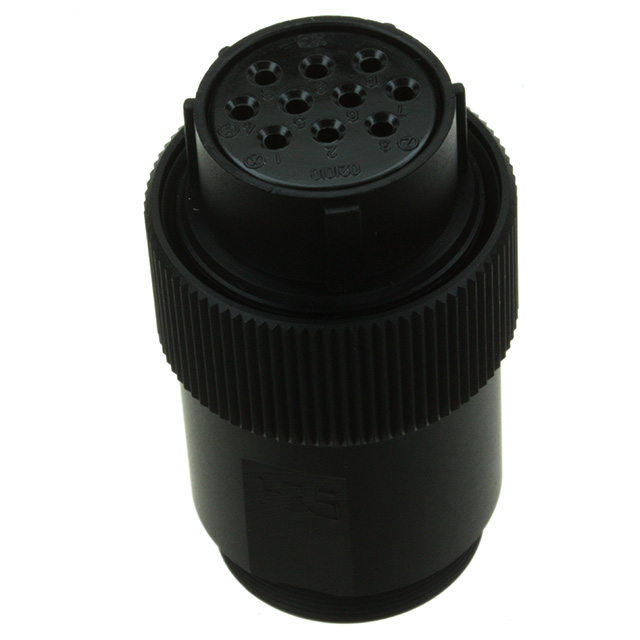

JR21WP-10S(71)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Female Sockets,Plug,Threaded 焊盘 10pin Aluminum Alloy 10A 银 黑色 导线安装,自由悬挂,通孔安装
供应商型号: HR1323-ND
供应商: Digi-Key
标准整包数: 1
HIROSE ELECTRIC 圆形连接器 JR21WP-10S(71)

JR21WP-10S(71)概述

    JR-W系列防水圆形连接器技术手册



    产品简介




    JR-W系列防水圆形连接器是HIROSE公司开发的一种坚固耐用的防水连接器,适用于多种恶劣环境的应用场合。该系列连接器的特点在于其IP67和IP68的防水等级,能够确保在极端条件下正常工作。主要用于汽车、工业控制、通信系统等领域,广泛应用于户外设备和需要防水防尘保护的环境中。


    技术参数




    1. 电流等级:
    - 壳体尺寸:13
    - 3个触点:10A
    - 5个触点:5A
    - 壳体尺寸:16
    - 7个触点:10A
    - 10个触点:5A
    - 壳体尺寸:21
    - 10个触点:10A
    - 16个触点:5A
    - 壳体尺寸:25
    - 4个触点:30A
    - 16个触点:10A
    - 24个触点:5A

    2. 电压等级:
    - 壳体尺寸:13
    - 3个触点:100V AC,140V DC
    - 5个触点:100V AC,140V DC
    - 壳体尺寸:16
    - 7个触点:100V AC,140V DC
    - 10个触点:100V AC,140V DC
    - 壳体尺寸:21
    - 10个触点:100V AC,140V DC
    - 16个触点:100V AC,140V DC
    - 壳体尺寸:25
    - 4个触点:300V AC,420V DC
    - 16个触点:100V AC,140V DC
    - 24个触点:100V AC,140V DC

    3. 操作温度范围:-25°C至+85°C
    4. 储存温度范围:-10°C至+60°C


    产品特点和优势




    1. 防水性能:JR-W系列达到了IP67和IP68的防水等级,在完全浸入1米深的水中30分钟或2米深的水中14天后仍能正常工作,适合各种水下或高湿度环境。
    2. 耐腐蚀性:外壳采用镀黑铬处理,提高了抗腐蚀能力,适用于各种复杂的工作环境。
    3. 高可靠性:具有良好的接触电阻和绝缘电阻,同时通过了多项振动和冲击测试,确保了连接器在高震动环境下的稳定性。


    应用案例和使用建议




    1. 汽车工业:可用于发动机舱、车灯和空调系统中,确保在各种恶劣天气条件下的正常供电。
    2. 工业控制:适用于各种自动化生产线和控制系统,确保信号传输的稳定可靠。
    3. 通信系统:用于室外基站、天线系统,提供可靠的电源和信号传输通道。

    使用建议:
    - 在安装前确保电路已断电,以避免发生安全事故。
    - 使用适当的工具(如手动或自动压接机)进行安装,以保证连接器的正确装配和性能。
    - 确保电缆直径适配,电缆与插头之间要有适当的紧固力。


    兼容性和支持




    该系列产品与其他HIROSE品牌的连接器和配件具有良好的兼容性,方便客户进行系统集成和扩展。厂商提供了详尽的技术支持和维护服务,如有任何疑问,可联系公司代表获得进一步的信息。


    常见问题与解决方案




    1. 连接不稳定:检查电缆直径是否符合要求,确保电缆夹紧螺钉扭矩在规定范围内。
    2. 接触不良:检查接触电阻是否超过最大值,必要时更换新的接触件。
    3. 密封不良:确保所有密封圈正确安装且没有损坏,同时检查电缆管和锁紧螺母是否已经正确拧紧。


    总结和推荐




    JR-W系列防水圆形连接器凭借其出色的防水、防尘和耐腐蚀性能,广泛应用于汽车、工业控制和通信系统等领域。其稳定可靠的性能和简便的安装过程使其成为多种应用场景的理想选择。因此,我们强烈推荐使用此系列连接器。

JR21WP-10S(71)参数

参数
颜色 黑色
端接 焊盘
额定电流 10A
外壳材料 Aluminum Alloy
针脚数 10pin
触头镀层 - 配接
类型 Female Sockets,Plug,Threaded
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级,汽车级,电信级
零件状态 停产
包装方式 散装
