HR30-6P-6S

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: 焊盘 2A 导线安装 29.8mm(长度)
供应商型号:
供应商:
标准整包数: 0

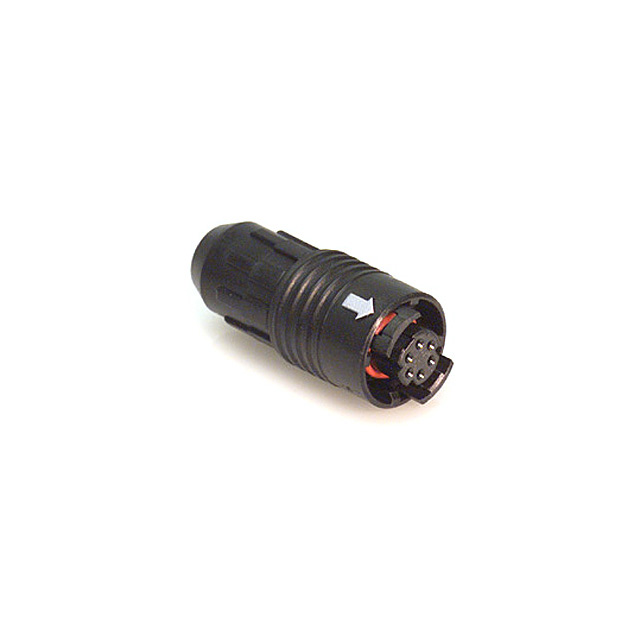

HIROSE ELECTRIC 圆形连接器 HR30-6P-6S

HR30-6P-6S概述

    Miniature Waterproof Plastic Connectors HR30 Series 技术手册

    产品简介


    Miniature Waterproof Plastic Connectors HR30 系列是一款专为需要轻量化、抗腐蚀、快速插拔连接的场合设计的产品。它广泛应用于测试测量设备、便携式设备、工业设备、娱乐器材等领域。HR30 系列具有小巧轻便的特点,能够提供高效可靠的电连接解决方案。

    技术参数


    - 尺寸:直径范围 11.5 mm 至 15.5 mm。
    - 防护等级:IP67,防尘防水等级达到完全防尘和防水(当浸入水下1米达半小时)。
    - 电流和电压:
    - 3个触点:电流5A,电压100V AC 或 140V DC。
    - 6、10、12个触点:电流2A,电压30V AC 或 42V DC。
    - 操作温度范围:-25°C 至 +85°C。
    - 存储温度范围:-25°C 至 +85°C。
    - 绝缘电阻:最小10MΩ(高湿度时),最小100MΩ(干燥时)。
    - 接触电阻:最少10mΩ(3个触点),最多5mΩ(3个触点)。
    - 耐振动性能:频率10至55Hz,单振幅0.75 mm,每方向持续2小时。
    - 耐久性:1000次插拔循环。
    - 温度循环性能:在40°C温度和90%至95%湿度条件下保持96小时。
    - 防水性能:通过1m水深浸没半小时的测试。
    - 防尘性能:满足IP67标准。

    产品特点和优势


    1. 小型化设计:HR30系列接头的长度很短,即使完全终止并连接后也显得紧凑。
    2. 防水防尘:获得IP67等级认证,适用于恶劣环境下的使用。
    3. 简单拉锁释放机制:内置的锁止和释放机构可以确保接头安全锁定,只需拉动插头上的释放环即可轻松断开连接。
    4. 轻质且抗腐蚀:采用玻璃增强热塑性塑料和非腐蚀材料制造,适合各种环境使用。
    5. 触点保护和自对齐:多个极化键防止触点错配,确保正确的连接。
    6. 视觉对齐标志:所有接头上都有对比色的永久性对齐标志,帮助正确对齐和接合。
    7. 内置电缆应力消除:防止电缆因张力导致的损坏。

    应用案例和使用建议


    - 测试测量设备:如需要高精度测量的仪器仪表。
    - 便携式设备:如笔记本电脑、智能手机等。
    - 工业设备:如自动化控制系统中的连接装置。
    - 娱乐设备:如户外音响设备。
    - I/O接口:适用于多种电子设备的输入输出接口连接。
    使用建议:
    1. 确保使用的电缆直径在适用范围内,以保证密封性和插拔性能。
    2. 在首次使用前,在装配螺母上涂上适当的紧固剂,以防止意外松动。
    3. 在拔出插头时,应保持握住拉环部分,确保平稳地直拉脱开。

    兼容性和支持


    - 兼容性:HR30 系列接头可用于多种不同类型的电缆连接,但需根据具体应用选择合适的电缆直径。
    - 技术支持:如有任何问题,可联系 Hirose 官方代表获取帮助和支持。

    常见问题与解决方案


    - 问题:插拔过程困难。
    - 解决方法:检查是否有灰尘或杂质阻碍了连接。清洁接口并重新试一次。
    - 问题:接触电阻过大。
    - 解决方法:检查接触是否完全插入并且没有松动。如果必要,重新焊接或压接接触部位。
    - 问题:插头密封失效。
    - 解决方法:确保插头完全紧固,并检查是否安装了相应的密封圈。

    总结和推荐


    HR30系列防水塑料连接器是一款高性能的电子元件,特别适合于要求高可靠性的各种应用场景。其独特的防水防尘设计、易于操作的拉锁释放机制和可靠的接触保护功能使其在市场上具有很强的竞争力。因此,我们强烈推荐该系列产品用于各类需要高可靠性和耐用性的电子系统中。

HR30-6P-6S参数

参数
针脚数 -
触头镀层 - 配接 -
类型 -
颜色 -
端接 焊盘
额定电流 2A
外壳材料 -
长*宽*高 29.8mm(长度)
安装方式 导线安装
零件状态 停产
包装方式 托盘

HR30-6P-6S厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HR30-6P-6S数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC HR30-6P-6S HR30-6P-6S数据手册

HR30-6P-6S封装设计

查看详情并下载
Symbol
Footprint
3D Model
