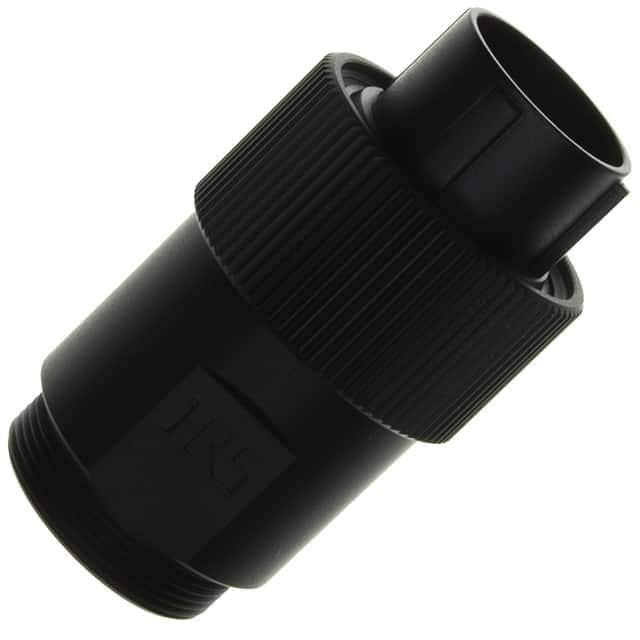

JR16WP-10P(71)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Male Pins,Plug,Threaded 焊盘 10pin Aluminum Alloy 5A 银 黑色 导线安装,自由悬挂,通孔安装 46.5mm(长度)
供应商型号: CSJ-ST34652720
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 圆形连接器 JR16WP-10P(71)

JR16WP-10P(71)概述

    防水圆形连接器JR-W系列技术手册

    产品简介


    JR-W系列防水圆形连接器是专为严苛环境设计的产品,适用于需要高可靠性的各种工业应用。其主要功能是实现电路之间的电气连接,同时提供防水保护,使其能够在恶劣条件下正常工作。这种连接器广泛应用于汽车、工业自动化、海洋工程和其他户外环境。

    技术参数


    - 电流额定值
    - 外壳尺寸13:3个触点,10A;5个触点,5A
    - 外壳尺寸16:7个触点,10A;10个触点,5A
    - 外壳尺寸21:10个触点,10A;16个触点,5A
    - 外壳尺寸25:4个触点,30A;16个触点,10A;24个触点,5A
    - 电压额定值
    - 外壳尺寸13:3个触点,100V AC, 140V DC;5个触点,100V AC, 140V DC
    - 外壳尺寸16:7个触点,100V AC, 140V DC;10个触点,100V AC, 140V DC
    - 外壳尺寸21:10个触点,100V AC, 140V DC;16个触点,100V AC, 140V DC
    - 外壳尺寸25:4个触点,300V AC, 420V DC;16个触点,100V AC, 140V DC;24个触点,100V AC, 140V DC
    - 工作温度范围
    - 操作温度范围:-25°C到+85°C
    - 存储温度范围:-10°C到+60°C

    产品特点和优势


    - 防水功能:JR-W系列连接器达到IP67和IP68防护等级,在对接状态下可以防止水渗透。具体而言,IP67连接器可以在1米深的水中放置30分钟,而IP68连接器则可以在2米深的水中连续放置14天。
    - 耐腐蚀性:外壳采用镀层处理以提高耐腐蚀性,适用于各种恶劣环境。
    - 高可靠性:通过严格的振动和冲击测试,确保在震动和冲击环境下仍能保持良好的电气连接。

    应用案例和使用建议


    - 汽车工业:适合用于发动机舱内或其他需要防水和抗振的场合。
    - 工业自动化:适用于需要高可靠性和防护等级的工业自动化控制系统。
    - 户外设备:例如船舶、风力发电设备等,这些设备通常需要在高湿度和盐雾环境中稳定运行。
    使用建议:
    1. 在使用前,请确保电缆直径符合要求,并选择正确的连接器型号。
    2. 连接时需注意防水密封件的位置和安装方式,确保防水效果。
    3. 确保耦合器完全锁定,避免因未正确锁定而导致的故障。

    兼容性和支持


    - JR-W系列连接器与其他相同规格的连接器兼容。具体型号及规格可参考产品目录。
    - 制造商提供了完整的工具和支持服务,包括手动和自动压接工具,确保连接器的正确安装和使用。

    常见问题与解决方案


    1. 问题:连接器在使用过程中出现接触不良。
    解决方案:检查连接器是否完全锁定,并确认是否有足够的防水密封圈和紧固件。
    2. 问题:连接器在高温或高湿度环境下失效。
    解决方案:更换适合高湿度和高温环境的密封材料,并确保正确的安装和紧固。

    总结和推荐


    JR-W系列防水圆形连接器以其高可靠性、出色的防水和抗振能力,在多个应用领域中表现出色。特别是其强大的防水能力和在极端环境下的稳定性使其成为许多高要求应用的理想选择。强烈推荐在需要高可靠性连接器的应用中使用JR-W系列连接器。

JR16WP-10P(71)参数

参数
外壳材料 Aluminum Alloy
针脚数 10pin
触头镀层 - 配接
类型 Male Pins,Plug,Threaded
颜色 黑色
端接 焊盘
额定电流 5A
长*宽*高 46.5mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级,汽车级,电信级
零件状态 停产
包装方式 散装,袋装
