HR10-7R-6S(73)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 微型圆形连接器插座, HR10系列, 6芯, 面板安装, 焊接
供应商型号: 1077706
供应商: 海外现货
标准整包数: 1

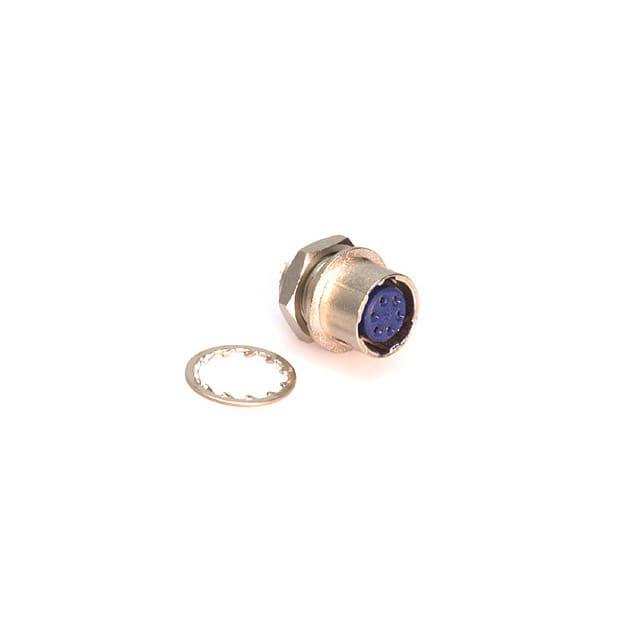

HIROSE ELECTRIC 圆形连接器 HR10-7R-6S(73)

HR10-7R-6S(73)概述

    HR10系列推拉式连接器技术手册

    产品简介


    HR10系列是推拉式微小型连接器,专为满足客户对微型化、高密度和易于操作的需求而开发。这些连接器适用于各种小型电子设备,尤其是便携式电子设备,因为它们不仅提供了高度可靠性和耐用性,还具备易用的推拉操作。该系列连接器因其紧凑设计和简化布局,在有限空间内也能完美适应。

    技术参数


    - 材料
    - 外壳:锌合金和黄铜,表面处理为镀镍哑光
    - 绝缘体:尼龙(蓝或黑)
    - 插针:黄铜/青铜,表面处理为镀银或镀金
    - 女插针:铍/磷青铜,表面处理为镀银或镀金
    - 订购信息
    - 示例:HR10 A − 7 P − 4 P A ()
    - 编码解释:
    1. 系列名称:HR10 系列
    2. 类型:A 低成本型号
    3. 壳体尺寸:插配部分外径(毫米)
    - 规格
    - 连接器重量、接触点数、外壳大小等详细信息参见下表:

    | HRS No. | 零件编号 | 接触点数 | 外形尺寸 | 插针类型 | 重量 |
    |
    | 110-0021-6-73 | HR10-7P-4P(73) | 4 | 28.5 x 11 x 7 | 公针 | 8g |
    | 110-0022-9-73 | HR10-7P-4S(73) | 4 | 28.5 x 11 x 7 | 母针 | 8g |
    | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    1. 小巧紧凑:设计精巧,与香烟一般大小,适用于各种空间受限的应用场景。
    2. 易操作:采用“推拉”耦合机制,轻松快速连接和断开,只需轻按连接器即可完成准确耦合。
    3. 极化:五键系统确保单向耦合,即使盲插也容易找到正确的连接位置。
    4. 防护性能:防止连接插针损坏,提高整体耐用性。
    5. 高密度安装:节省空间的设计使多安装成为可能。
    6. 简单布线和安装:无螺丝设计简化了布线和安装过程。
    7. 美观简约:外形简洁,哑光处理增强了设备外观。

    应用案例和使用建议


    HR10系列连接器广泛应用于小型电子设备,尤其适合便携式电子设备。具体应用场景包括手持设备、笔记本电脑、移动通信设备等。建议用户在选择时根据设备的具体需求和空间限制来选择合适的型号。例如,对于高密度要求的应用,可以选择更多接触点的型号;而对于防水要求较高的应用,则可以考虑防水版本。

    兼容性和支持


    HR10系列连接器支持多种电缆和连接器类型,如适用于特定电缆类型的HR10B-2.5CP和HR10B-2.5CJ。此外,还提供金镀层版本以增加可靠性。供应商提供详细的工程图纸和技术支持,帮助用户进行准确的安装和维护。

    常见问题与解决方案


    - Q: 插头如何与插座对接?
    - A: 使用“推拉”机制,只需将连接器轻轻推入即可完成对接。
    - Q: 如何正确焊接中心导体?
    - A: 按照指定步骤进行预焊,焊接后去除多余的焊料,确保焊接质量。
    - Q: 安装时需要留出多少空间?
    - A: 参照具体型号的技术规格表,确保留出足够的空间以避免过度挤压。

    总结和推荐


    HR10系列推拉式连接器以其独特的设计、高可靠性及便于操作的特点,在多种应用场景中表现出色。它非常适合用于便携式和小型电子设备中,具有良好的市场竞争力。如果您正在寻找一个能够适应不同空间条件且操作简便的连接器,强烈推荐选择HR10系列。

HR10-7R-6S(73)参数

参数
触头镀层 - 配接
类型 Female Sockets,Push-Pull,Receptacle
颜色 银色
端接 焊盘
额定电流 2A
外壳材料 Zinc Alloy
针脚数 6pin
安装方式 隔板安装,面板安装
应用等级 医疗级,工业级
零件状态 在售
包装方式 散装,袋装

HR10-7R-6S(73)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HR10-7R-6S(73)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC HR10-7R-6S(73) HR10-7R-6S(73)数据手册

HR10-7R-6S(73)封装设计

查看详情并下载
Symbol
Footprint
3D Model
