首页  >  产品百科  >  HR25-9TJ-20P(72)

HR25-9TJ-20P(72)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Jack,Male Pins,Threaded 焊盘 20pin Zinc Alloy 1A 金 银色,黑色 导线安装,自由悬挂,通孔安装
供应商型号: 2929857
供应商: element14
标准整包数: 1

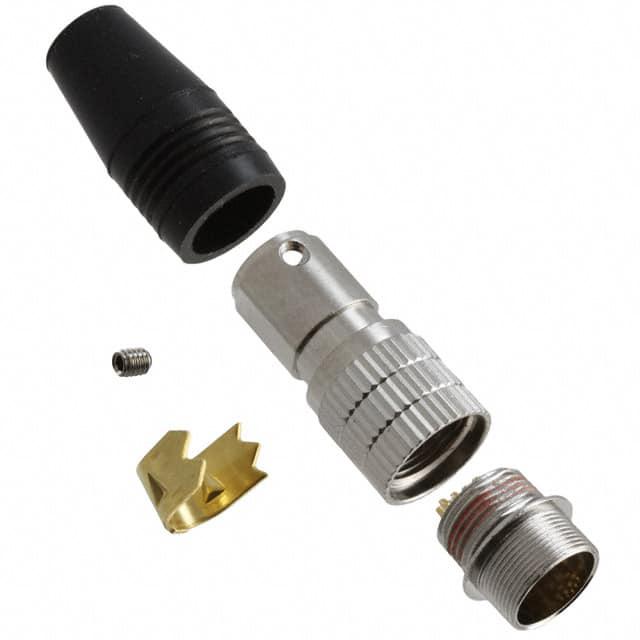

HIROSE ELECTRIC 圆形连接器 HR25-9TJ-20P(72)

HR25-9TJ-20P(72)概述

    高性能微型圆形连接器 HR25 系列

    1. 产品简介


    HR25 系列是一款高性能微型圆形连接器,由日本著名制造商 Hirose Electric Co., Ltd 生产。该系列连接器设计小巧紧凑,可广泛应用于汽车、通信设备、工业自动化以及医疗设备等领域。HR25 系列的主要功能是为电子系统提供可靠的信号传输接口。

    2. 技术参数


    - 尺寸规格:
    - 插头直径:4 到 20 接触点范围从 Φ10.5 到 Φ12.5
    - 壳体材料:锌合金,表面镍镀
    - 绝缘材料:PPS树脂,符合UL94V-0标准
    - 密封材料:乙烯丙烯橡胶
    - 电气特性:
    - 额定电流:1A
    - 额定电压:30V AC,42V DC
    - 联合插拔寿命:最大 1000 次插拔
    - 机械性能:
    - 联合电阻:30 mΩ (插拔前),最大 50 mΩ (1000次插拔后)
    - 防护等级:绝缘电阻 ≥ 1000 MΩ (直流100V)
    - 耐压能力:100V AC持续1分钟无闪烁或击穿
    - 振动和冲击测试:在规定的条件下均无电连续性损失

    3. 产品特点和优势


    - 小型高密度设计:HR25 系列以其小型化和高密度的设计著称,特别适合空间受限的应用场合。
    - 宽泛的产品变型:提供多种接触点数量(4到20个)及多种连接方式(插头、插座、直接PCB焊接),适应不同应用需求。
    - 屏蔽设计:金属壳体设计提供了优秀的电磁干扰屏蔽效果,适用于需要EMI防护的设备。
    - 环保材料:所有材料均符合RoHS标准,确保产品的环保性和安全性。
    - 多样的终止方式:支持焊接、压接及PCB直连等多种安装方式。

    4. 应用案例和使用建议


    HR25 系列连接器因其高可靠性和多样性,被广泛应用于各类高可靠性要求的设备,例如:
    - 汽车领域:用于发动机控制单元、车身控制系统等。
    - 工业自动化:在工厂自动化的传感器和执行器之间建立连接。
    - 通信设备:用于路由器、交换机等通信设备内部布线。
    使用建议:
    - 确保在安装前切断电路电源。
    - 连接时确认连接器已完全锁定到位。
    - 选择合适直径的电缆并确保正确紧固以避免拉扯损坏。

    5. 兼容性和支持


    HR25 系列连接器与其他 Hirose Electric 的同类产品兼容,且供应商提供了全面的技术文档和客户支持服务,确保用户能够顺利地进行安装和维护。

    6. 常见问题与解决方案


    - 问题1:安装过程中插头无法正确插入插座。
    - 解决方案:检查是否有异物阻碍,并确保正确对齐插头和插座的引导键。

    - 问题2:连接器在使用过程中出现断路现象。
    - 解决方案:检查连接器的组装步骤是否正确,确保连接牢固无松动。

    7. 总结和推荐


    总体而言,HR25 系列连接器凭借其小型化设计、高密度布局和卓越的防护能力,在各种严苛环境下展现出色的稳定性和可靠性。尤其适合对空间和性能要求较高的应用场景。因此,我们强烈推荐此产品给需要高可靠连接解决方案的工程师和采购人员。

HR25-9TJ-20P(72)参数

参数
端接 焊盘
额定电流 1A
外壳材料 Zinc Alloy
针脚数 20pin
触头镀层 - 配接
类型 Jack,Male Pins,Threaded
颜色 银色,黑色
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

HR25-9TJ-20P(72)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HR25-9TJ-20P(72)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC HR25-9TJ-20P(72) HR25-9TJ-20P(72)数据手册

HR25-9TJ-20P(72)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 312
10+ ¥ 257.78
20+ ¥ 236.18
260+ ¥ 236.04
库存: 255
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 312
