HR30-SC-211

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: 信号,冲压型 2A 压入式 11mm(长度)
供应商型号: HR30-SC-211
供应商: 云汉优选
标准整包数: 1000

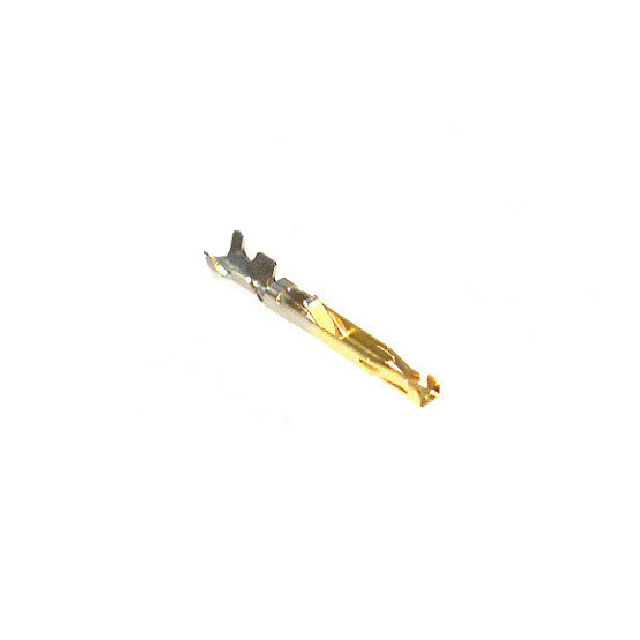

HIROSE ELECTRIC 圆形连接器 HR30-SC-211

HR30-SC-211概述

    HR30系列微型防水塑料连接器技术手册解析

    产品简介


    HR30系列是一款由Hirose公司设计生产的微型防水塑料连接器,适用于需要高可靠性的各种应用场合。该系列产品具有低剖面、小体积的特点,广泛应用于汽车、工业自动化、通信设备等领域。

    技术参数


    | 参数 | 规格 |

    | 接触点数 | 3, 6, 10, 12 |
    | 最大外径 | 3个和6个接触点:12.6mm;10个和12个接触点:15.5mm |
    | 插接长度(面板表面) | 3个和6个接触点:32.3mm;10个和12个接触点:42.1mm |
    | 防水等级 | IP67和IP68,其中IP67可承受1米水深30分钟;IP68可承受2米水深14天 |
    | 工作温度范围 | 操作温度:-25°C到+85°C;存储温度:-10°C到+60°C |
    | 电气规格 | 电流:3个接触点5A,其他6A、10A、12A;电压:3个和6个接触点100V AC、140V DC,10个和12个接触点30V AC、42V DC |

    产品特点和优势


    HR30系列连接器以其独特的防水构造、紧凑的设计、轻量化以及易于操作等特点,在市场上表现出色。以下是几个关键优势:
    1. 防水性能:IP67/IP68防护等级确保在各种恶劣环境中都能保持良好的密封性。
    2. 重量轻:每个连接器仅重几克,适合对重量敏感的应用。
    3. 易操作性:推拉式锁定设计使得连接更加便捷。
    4. 抗振动和耐高温:具有良好的抗震性和耐温性,适合在苛刻环境下使用。
    5. 符合RoHS标准:使用环保材料制造,减少对环境的影响。

    应用案例和使用建议


    HR30系列连接器因其防水、防尘性能优异,广泛应用于汽车、通信设备及工业自动化控制等领域。例如,它们可用于车身传感器的连接,确保信号传输的稳定性和可靠性。在实际安装过程中,建议按照手册要求正确固定连接器,以避免由于不当操作导致的损坏。另外,定期检查和维护也是确保长期运行稳定性的关键。

    兼容性和支持


    HR30系列连接器可以与其他相同型号的产品配套使用,提供全面的兼容性。同时,Hirose公司提供了详尽的技术支持文档和配件服务,确保客户能够顺利安装和使用产品。对于复杂应用场景,推荐联系专业代表进行详细咨询。

    常见问题与解决方案


    - 问题:插接时无法正常连接
    - 解决方案:请确认两连接器之间的极性标记是否正确对齐,以避免误插。
    - 问题:连接后密封不严
    - 解决方案:检查所有防水部件是否已经完全安装到位,并且紧固至规定的扭矩值。

    总结和推荐


    HR30系列连接器以其卓越的防水性能、紧凑的尺寸和轻巧的重量,成为许多高可靠性应用场景的理想选择。无论是汽车工业还是通信设备,它都能展现出色的表现。考虑到其在极端环境下的稳定性和可靠性,强烈推荐用于对连接器性能要求较高的场合。
    综上所述,HR30系列连接器不仅技术参数出色,而且在实际应用中表现优秀,是非常值得信赖和推荐的产品。

HR30-SC-211参数

参数
外壳材料 -
针脚数 -
触头镀层 - 配接 -
类型 信号,冲压型
颜色 -
端接 -
额定电流 2A
长*宽*高 11mm(长度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

HR30-SC-211厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HR30-SC-211数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC HR30-SC-211 HR30-SC-211数据手册

HR30-SC-211封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ ¥ 0.48
30000+ ¥ 0.468
60000+ ¥ 0.46
库存: 10000
起订量: 10000 增量: 1000
交货地:
最小起订量为:10000
合计: ¥ 4800
