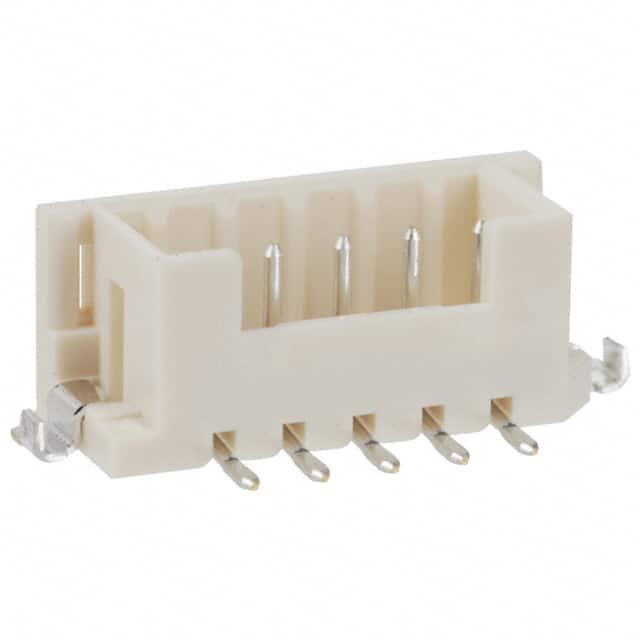

DF3E-5P-2V(21)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Header,Push-Pull 焊盘 5pin 3A 锡 米黄色 贴片安装
供应商型号: JY-DF3E-5P-2V(21)
供应商: 云汉优选
标准整包数: 1

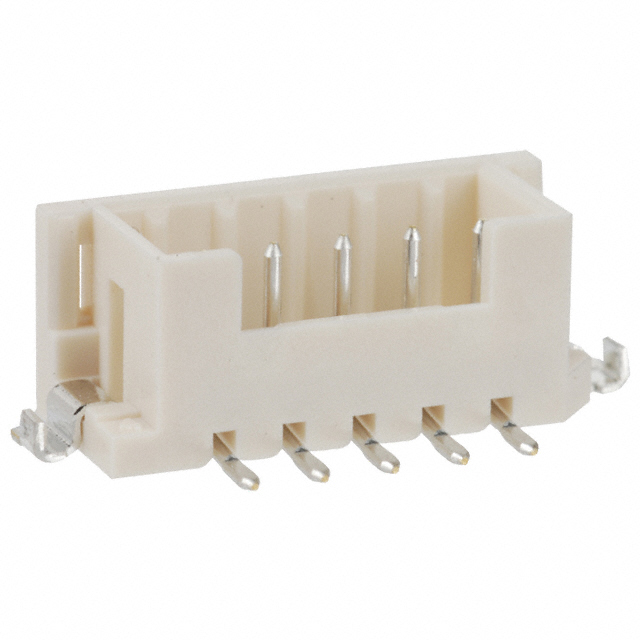

HIROSE ELECTRIC 圆形连接器 DF3E-5P-2V(21)

DF3E-5P-2V(21)概述

    DF3系列2mm间距接线连接器技术手册

    1. 产品简介


    DF3系列2mm间距接线连接器(产品通过UL CSA标准认证)是一种专为板载和电缆连接设计的高性能连接器。该系列连接器广泛应用于复印机、打印机等办公设备中,具备低轮廓设计、多种连接方式以及出色的电气特性,确保了高效且可靠的电路连接。

    2. 技术参数


    - 额定电流:
    - 250V AC时,22到24AWG为3A,26AWG为2A,28AWG为1A
    - 电压等级:
    - 30V AC
    - 工作温度范围:
    - -55°C至+105°C(包括电流引起的温升)
    - 湿度范围:
    - 工作湿度范围为40%至80%,存储湿度范围为40%至70%
    - 材料和表面处理:
    - 绝缘体材料为聚酰胺,阻燃等级为UL94V-0,提供黑色和米色两种颜色

    3. 产品特点和优势


    - 多样化的设计: 母座和针座支持水平或垂直连接,提供了高灵活性。
    - 低轮廓设计: 板厚仅7.5mm,水平连接的厚度仅为6.6mm,适应紧凑空间的设计需求。
    - 可靠性和稳定性: 采用磷青铜材质和镀锡或镀金处理,确保稳定的接触效果。
    - 安全认证: 通过UL和CSA双重认证,确保产品的安全性和可靠性。

    4. 应用案例和使用建议


    - 复印机和打印机: 这些设备通常需要紧凑的设计和高可靠性,DF3系列连接器以其独特的低轮廓设计和稳定性能,确保了设备内部连接的可靠性。
    - 使用建议: 在安装过程中,要特别注意温度和湿度条件,避免因湿度过高导致绝缘失效。同时,选择合适的工具进行压接,以确保接触的稳定性。

    5. 兼容性和支持


    - 兼容性: DF3系列连接器可与符合2mm间距的其他设备兼容。
    - 技术支持: 制造商提供了详尽的技术文档和支持服务,包括压接工具和安装指南,确保用户能够正确安装和维护产品。

    6. 常见问题与解决方案


    - 问题1: 连接不稳定
    - 解决方案: 检查连接部位是否清洁,确保压接工具的正确使用,按照制造商提供的标准进行操作。
    - 问题2: 接触电阻过高
    - 解决方案: 检查接头是否松动,必要时重新压接,并确保使用正确的压接工具。

    7. 总结和推荐


    DF3系列2mm间距接线连接器以其卓越的性能和多功能性,在各类办公设备中展现出显著的优势。它具备良好的机械强度和电气性能,适用于各种紧凑型设计。推荐在要求高效、可靠的连接应用中使用此产品。对于寻求高性能和安全性的应用,DF3系列无疑是最佳选择之一。

DF3E-5P-2V(21)参数

参数
针脚数 5pin
触头镀层 - 配接
类型 Header,Push-Pull
颜色 米黄色
端接 焊盘
额定电流 3A
外壳材料 -
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

DF3E-5P-2V(21)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF3E-5P-2V(21)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC DF3E-5P-2V(21) DF3E-5P-2V(21)数据手册

DF3E-5P-2V(21)封装设计

查看详情并下载
Symbol
Footprint
3D Model
