JR13PK-3S(71)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Female Sockets,Plug,Threaded 焊盘 3pin Aluminum Alloy 10A 银 银色 导线安装,自由悬挂,通孔安装
供应商型号: CSJ-ST50068904
供应商: 海外现货
标准整包数: 1

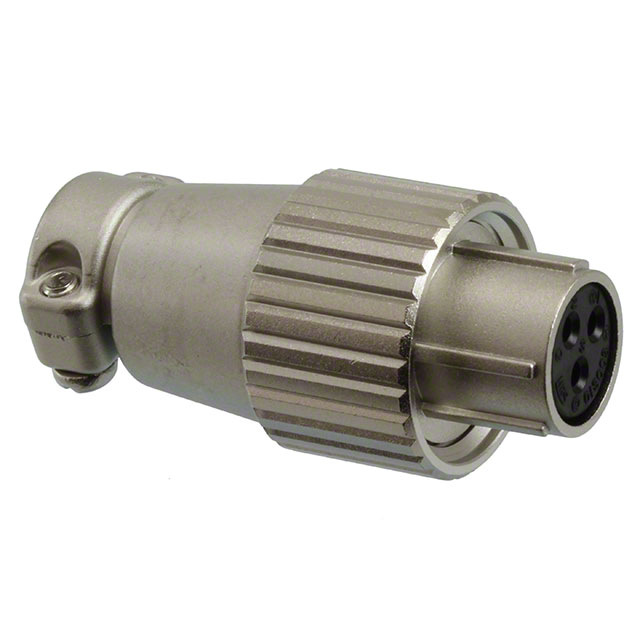

HIROSE ELECTRIC 圆形连接器 JR13PK-3S(71)

JR13PK-3S(71)概述

    JR系列圆形连接器技术手册

    1. 产品简介


    JR系列圆形连接器是符合JIS C 5432标准的电子元器件,适用于各种家用电器。这些连接器以其高可靠性而闻名,特别适合于需要高可靠性的应用场合,如汽车工业。JR系列圆形连接器提供了多种型号,以适应不同的电流和电压需求,使得它们在各种应用场景中都能表现出色。

    2. 技术参数


    - 额定电流:
    - 壳体尺寸13:3针 - 10A,5针 - 5A
    - 壳体尺寸16:7针 - 10A,10针 - 5A,14针 - 5A
    - 壳体尺寸21:10针 - 10A,16针 - 5A(压接型 - 3A),26针 - 5A(仅A和B针 - 10A)
    - 壳体尺寸25:4针 - 30A,5针 - 10A,16针 - 5A(压接型 - 3A),24针 - 5A(压接型 - 3A)
    - 额定电压:
    - 壳体尺寸13:3针 - AC250V,5针 - AC250V
    - 壳体尺寸16:7针 - AC250V,10针 - AC250V,14针 - AC250V
    - 壳体尺寸21:10针 - AC250V,16针 - AC250V,26针 - AC250V
    - 壳体尺寸25:4针 - AC1000V,5针 - AC1000V,16针 - AC1000V,24针 - AC1000V
    - 工作温度范围:-25°C至+85°C
    - 存储温度范围:-10°C至+60°C

    3. 产品特点和优势


    JR系列圆形连接器的主要特点是其高可靠性。由于采用了银镀层接触点,这些连接器具有良好的电导性和抗腐蚀性。此外,它们还具备优秀的振动和冲击抵抗能力,能够在恶劣环境下正常工作。这些特点使其在工业、医疗设备和汽车制造等领域具有显著的竞争优势。

    4. 应用案例和使用建议


    JR系列连接器广泛应用于各种电气设备中,如家庭电器、医疗设备和汽车电子系统。例如,在汽车行业中,JR系列连接器因其高可靠性和耐久性而被用于发动机控制单元(ECU)和其他关键系统。在实际使用中,建议定期检查连接器的磨损情况,特别是在高湿度和灰尘环境中使用时。

    5. 兼容性和支持


    JR系列连接器与市场上大多数标准电子设备兼容。生产商提供了一套完整的工具,包括手动和自动压接工具、适配器和提取工具,以确保安装和维护的便利性。如果您对某些特定应用有任何疑问,建议联系厂商代表进行详细咨询。

    6. 常见问题与解决方案


    - 问题:连接器接触电阻过高
    解决方案:检查连接器是否清洁且正确安装。必要时重新安装或更换新的连接器。
    - 问题:连接器在震动条件下失效
    解决方案:确认安装位置稳定,尽量减少震动影响。如有必要,考虑增加减震措施。
    - 问题:连接器无法正常压接
    解决方案:检查压接工具是否正确设置,按压接工具说明操作。如有问题,尝试更换新的压接工具或联系制造商。

    7. 总结和推荐


    总体而言,JR系列圆形连接器是一款高性能、高可靠的电子元器件,适用于各种苛刻的应用环境。它们的设计和制造质量保证了其在不同领域的广泛应用。强烈推荐在高可靠性要求的应用场景中使用这些连接器,以确保系统的稳定性和长期可靠性。
    这篇文章全面介绍了JR系列圆形连接器的技术参数、应用和优势,为读者提供了详尽的信息和实用建议。

JR13PK-3S(71)参数

参数
外壳材料 Aluminum Alloy
针脚数 3pin
触头镀层 - 配接
类型 Female Sockets,Plug,Threaded
颜色 银色
端接 焊盘
额定电流 10A
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

JR13PK-3S(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR13PK-3S(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR13PK-3S(71) JR13PK-3S(71)数据手册

JR13PK-3S(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
