首页  >  产品百科  >  JR16WP-10SC(71)

JR16WP-10SC(71)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Plug Housing,Threaded 10pin Aluminum Alloy 3A 导线安装,自由悬挂,通孔安装 46.5mm(长度)
供应商型号: HR1406-ND
供应商: Digi-Key
标准整包数: 1

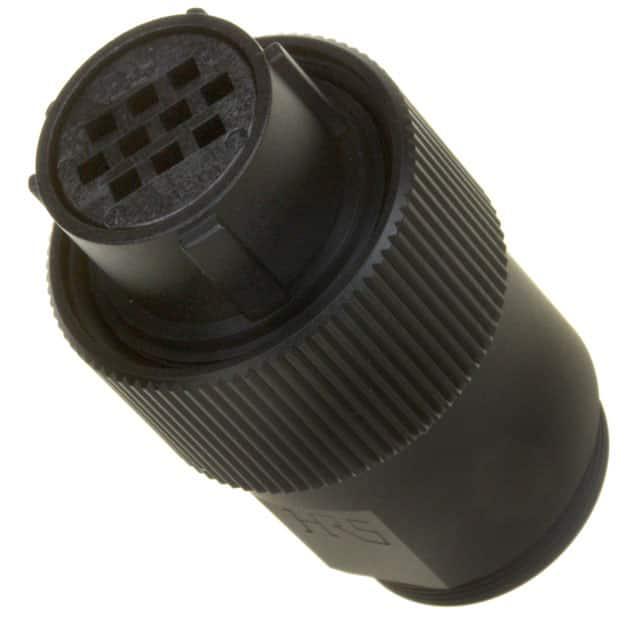

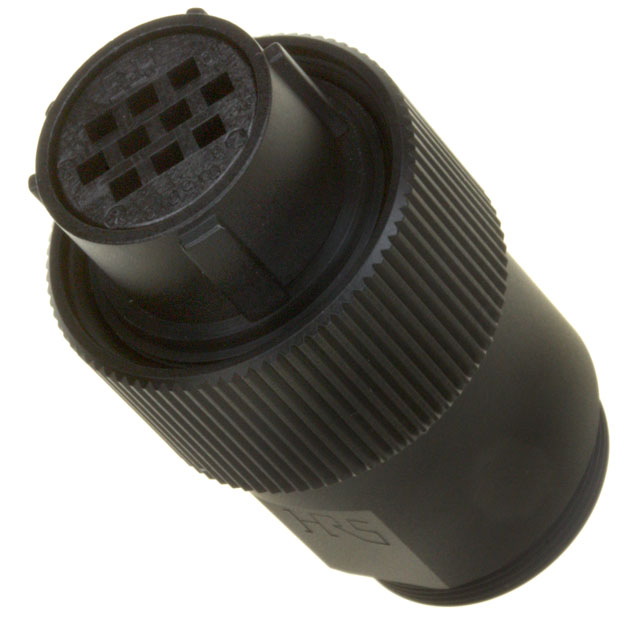

HIROSE ELECTRIC 圆形连接器 JR16WP-10SC(71)

JR16WP-10SC(71)概述


    产品简介


    产品类型:防水圆形连接器(Waterproof Circular Connectors)
    主要功能:提供电气信号和电力传输的可靠连接,适用于各种恶劣环境下的应用场景。
    应用领域:广泛应用于汽车、工业自动化、航空航天、医疗器械等领域,确保在极端条件下的稳定连接。

    技术参数


    - 电流等级:
    - 壳体大小13,3个触点,电流等级为10A;5个触点,电流等级为5A
    - 壳体大小16,7个触点,电流等级为10A;10个触点,电流等级为5A
    - 壳体大小21,10个触点,电流等级为10A;16个触点,电流等级为5A
    - 壳体大小25,4个触点,电流等级为30A;16个触点,电流等级为10A;24个触点,电流等级为5A
    - 电压等级:
    - 壳体大小13,3个触点,交流电压100V,直流电压140V
    - 壳体大小16,7个触点,交流电压100V,直流电压140V
    - 壳体大小21,10个触点,交流电压100V,直流电压140V
    - 壳体大小25,4个触点,交流电压300V,直流电压420V;16个触点,交流电压100V,直流电压140V
    - 工作温度范围:
    - 操作温度范围:-25°C 至 +85°C
    - 存储温度范围:-10°C 至 +60°C

    产品特点和优势


    - 防水性:IP67和IP68等级,在接合状态下完全防水。IP67标准下可浸入1米深水中30分钟,IP68标准下可在2米深水中连续工作14天。
    - 耐腐蚀性:外壳镀层提升了耐腐蚀能力,可以在各种环境中使用。
    - 可靠性高:具备良好的振动和冲击抵抗性能,即使在极端条件下也能保持良好的电气连接稳定性。

    应用案例和使用建议


    应用案例:本系列连接器常用于汽车制造行业中的电源传输和信号连接,例如电动汽车电池组的连接。工业自动化设备中,也常用来进行机器之间的信号传输。
    使用建议:
    - 在选择合适的电缆时,要确保其直径符合连接器的要求。
    - 确保每次操作前都关闭电路电源,避免触电风险。
    - 定期检查连接器的防水密封,确保其在长期使用中仍能保持良好的密封效果。

    兼容性和支持


    - 兼容性:本系列产品具有多种型号,可以满足不同应用场景的需求。不同的壳体大小和触点数量提供了灵活的选择空间。
    - 支持和服务:制造商提供了详细的安装指南和技术支持服务,以确保客户能够正确安装和使用这些连接器。

    常见问题与解决方案


    - 问题1:如何拆卸插头?
    - 解决方案:先移除固定螺丝,然后插入适配的插座单元来固定并拆除电缆管。
    - 问题2:连接时需要注意什么?
    - 解决方案:确保导线适当套上护套,正确顺序装上夹具、垫圈、密封圈、电缆管和耦合件。
    - 问题3:如何保证组装后的紧固力?
    - 解决方案:按照扭矩值要求对紧固件进行拧紧,确保连接稳固。

    总结和推荐


    总结:JR-W系列防水圆形连接器以其出色的防水、抗腐蚀能力和可靠性,成为各行业中不可或缺的关键部件。它在操作温度范围内的良好表现,使其在广泛的工业应用中表现出色。此外,它的兼容性强,适用范围广,是市场上同类产品的佼佼者。
    推荐:鉴于上述优点,强烈推荐给需要在恶劣环境下进行可靠连接的应用场景。无论是汽车制造业还是工业自动化设备,JR-W系列防水圆形连接器都能为您提供满意的解决方案。

JR16WP-10SC(71)参数

参数
触头镀层 - 配接 -
类型 Plug Housing,Threaded
颜色 -
端接 -
额定电流 3A
外壳材料 Aluminum Alloy
针脚数 10pin
长*宽*高 46.5mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 停产
包装方式 托盘

JR16WP-10SC(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR16WP-10SC(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR16WP-10SC(71) JR16WP-10SC(71)数据手册

JR16WP-10SC(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
