LF10WBPD-12P(31)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Bayonet Lock,Male Pins,Plug 焊盘 12pin Zinc Alloy 2A 金 棕色,银色 导线安装,自由悬挂,通孔安装
供应商型号: LF10WBPD-12P(31)
供应商: 云汉优选
标准整包数: 1

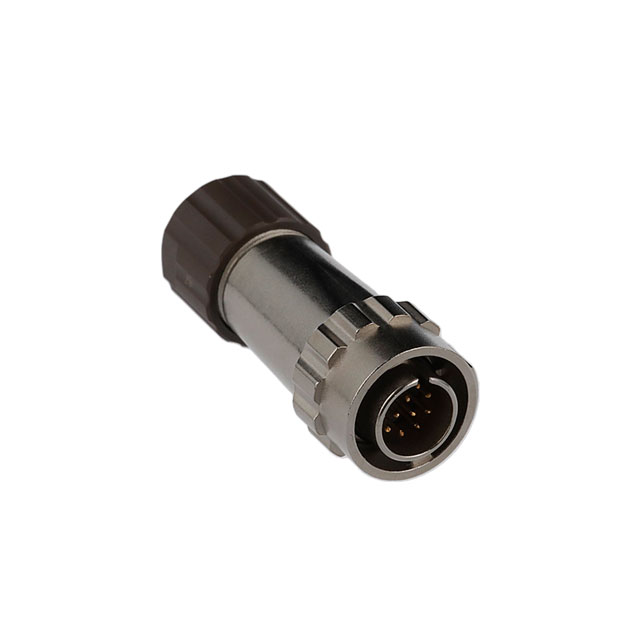

HIROSE ELECTRIC 圆形连接器 LF10WBPD-12P(31)

LF10WBPD-12P(31)概述

    # LF 系列屏蔽式小型防水连接器

    产品简介


    LF 系列屏蔽式小型防水连接器是 Hirose Electric Co., Ltd. 推出的一款高性能连接器产品,以其紧凑的设计、卓越的防水性能和可靠的屏蔽功能而著称。产品广泛应用于汽车、工业自动化、通信设备等领域,特别适合需要高可靠性和恶劣环境适应性的场景。
    主要功能
    - 小型化设计:金属外壳,提供紧凑的结构和优异的耐用性。
    - 防水性能:达到 IP67 和 IP68 标准,可在深达2米的水中持续运行长达14天。
    - 屏蔽功能:通过金属夹固定电缆屏蔽层,确保电磁干扰的有效隔离。
    应用领域
    - 汽车电子:用于车载摄像头、传感器等设备间的信号传输。
    - 工业控制:适用于工业机器人、PLC控制器等对环境要求高的场合。
    - 通信设备:作为户外设备如基站或监控系统的连接部件。

    技术参数


    以下是 LF 系列连接器的关键技术指标:
    | 参数名称 | 值 |

    | 额定电流 | 3pin:5A |
    4pin:10A |
    6、12、20pin:2A |
    Hybrid 6pin:Power 2pin(1A),Signal 4pin(4A) |
    | 操作温度范围 | -25°C 至 +85°C |
    | 额定电压 | 3pin:125V AC / 175V DC|
    4pin:125V AC/DC |
    其他pin数:30V AC / 42V DC |
    | 储存温度范围 | -10°C 至 +60°C |
    | 接触电阻 | 3、6、12、20pin:≤15mΩ |
    | 绝缘电阻 | ≥1000MΩ |
    | 耐压测试 | 1250V AC / 300V AC |
    | 插拔寿命 | ≥1000次 |
    | 振动耐久性 | 频率10-55-10Hz |
    | 冲击耐久性 | 加速度490m/s² |

    产品特点和优势


    LF 系列连接器具备以下显著特点和优势:
    1. 小型化设计:金属壳体提供坚固保护,适合空间受限的应用场景。
    2. 用户友好的锁紧机制:采用卡口式锁定设计,易于操作且具有良好的防震效果。
    3. 卓越的防水性能:符合 IP67/IP68 标准,在严苛环境下仍能保持稳定工作。
    4. 便捷的屏蔽终止方式:通过金属夹实现电缆屏蔽层与连接器壳体的良好接触。
    5. 广泛的配置选择:支持多种接口类型(直插、右角)、电缆组装方式(焊接、压接)及混合信号配置。

    应用案例和使用建议


    应用案例
    - 汽车电子:LF 系列连接器常用于自动驾驶辅助系统中的传感器连接。其优异的防水性能确保了传感器即使暴露在雨雪环境中也能正常运作。
    - 工业自动化:在工厂自动化设备中,LF 系列连接器被用于工业机器人和人机界面之间的信号传递。屏蔽功能有效减少了电磁干扰的影响。
    使用建议
    - 在极端温度条件下使用时,建议定期检查绝缘性能以防止故障发生。
    - 对于高频信号传输,应选用更高速版本的 LF 连接器以保证数据完整性。

    兼容性和支持


    LF 系列连接器完全兼容现有 HR10/HR12 系列接头,简化了客户的设计流程并降低了库存成本。Hirose 提供全面的技术支持和服务保障,包括样品供应和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔力过大 | 检查是否有异物阻碍,必要时更换密封圈 |
    | 密封失效 | 更换新的 O 形圈或重新安装 |
    | 插针变形 | 检查工具是否正确使用,避免过度施力 |

    总结和推荐


    LF 系列屏蔽式小型防水连接器凭借其紧凑的设计、出色的防水性能以及高度可靠的屏蔽功能,在众多行业中表现出色。无论是在汽车电子还是工业自动化领域,这款产品都能满足严苛的工作条件需求。我们强烈推荐这一系列产品给需要高性能连接解决方案的专业用户。

LF10WBPD-12P(31)参数

参数
类型 Bayonet Lock,Male Pins,Plug
颜色 棕色,银色
端接 焊盘
额定电流 2A
外壳材料 Zinc Alloy
针脚数 12pin
触头镀层 - 配接
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级,电信级
零件状态 在售
包装方式 散装

LF10WBPD-12P(31)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

LF10WBPD-12P(31)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC LF10WBPD-12P(31) LF10WBPD-12P(31)数据手册

LF10WBPD-12P(31)封装设计

查看详情并下载
Symbol
Footprint
3D Model
