JR21WP-10PC(71)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Plug Housing,Threaded 10pin Aluminum Alloy 10A 导线安装,自由悬挂,通孔安装
供应商型号: CSJ-ST19121816
供应商: 海外现货
标准整包数: 1

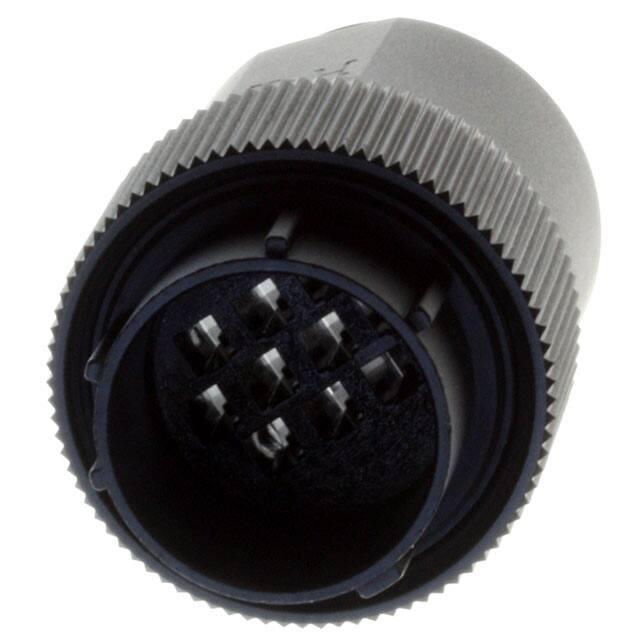

HIROSE ELECTRIC 圆形连接器 JR21WP-10PC(71)

JR21WP-10PC(71)概述


    产品简介




    JR-W系列防水圆形连接器是一种专为高可靠性应用设计的高性能连接器。这种连接器适用于各种环境条件,具有优异的防水和抗腐蚀性能。主要应用于汽车、工业控制、通讯等领域。


    技术参数




    - 电流额定值:
    - Shell size 13:3个触点时为10A,5个触点时为5A
    - Shell size 16:7个触点时为10A,10个触点时为5A
    - Shell size 21:10个触点时为10A,16个触点时为5A
    - Shell size 25:4个触点时为30A,16个触点时为10A,24个触点时为5A

    - 电压额定值:
    - Shell size 13:3个触点时为100V交流电/140V直流电,5个触点时为100V交流电/140V直流电
    - Shell size 16:7个触点时为100V交流电/140V直流电,10个触点时为100V交流电/140V直流电
    - Shell size 21:10个触点时为100V交流电/140V直流电,16个触点时为100V交流电/140V直流电
    - Shell size 25:4个触点时为300V交流电/420V直流电,16个触点时为100V交流电/140V直流电,24个触点时为100V交流电/140V直流电

    - 操作温度范围:-25°C至+85°C

    - 储存温度范围:-10°C至+60°C


    产品特点和优势




    1. 防水性:该系列产品达到了IP67和IP68的防护等级,在接合状态下完全防水。
    - IP67标准:浸入1米深水中30分钟
    - IP68标准:浸入2米深水中14天

    2. 抗腐蚀性:外壳经过镀层处理,提高了抗腐蚀能力,适用于各种恶劣环境。

    3. 高可靠性:适用于高可靠性的应用场合,例如汽车领域,可提供进一步的信息咨询。


    应用案例和使用建议




    - 汽车:适用于各种汽车连接需求,确保安全可靠的信号传输。
    - 工业控制:在工业环境中使用,连接各类设备,确保稳定运行。
    - 通信设备:适用于室外通信基站,保证设备的正常工作。

    使用建议:
    - 在组装前确保所有配件(如防水圈、垫片等)正确安装。
    - 按照产品说明进行焊接或压接操作,避免因不规范操作导致接触不良。
    - 定期检查连接器的状态,确保其始终处于最佳工作状态。


    兼容性和支持




    该系列连接器具有良好的兼容性,可以与其他标准接口设备兼容。厂商提供了详细的技术支持和维护服务,确保用户能够获得最佳的使用体验。


    常见问题与解决方案




    1. 问:如何确保连接器的防水效果?
    - 答:确保所有配件正确安装,并按照规定扭矩紧固螺钉和锁紧件。定期检查密封件是否完好无损。

    2. 问:如何防止连接器的腐蚀?
    - 答:尽量避免将连接器暴露在含有硫化物气体的环境中。如有必要,可以涂抹防锈剂。

    3. 问:如何选择合适的电缆尺寸?
    - 答:根据产品的技术规格选择合适的电缆直径。过小或过大的电缆直径会影响连接器的性能和使用寿命。


    总结和推荐




    JR-W系列防水圆形连接器凭借其出色的防水、抗腐蚀性能和高可靠性,非常适合在各种严苛环境下使用。其多样的型号和规格也使得该系列产品能够广泛应用于多个领域。强烈推荐给需要高可靠性连接器的用户。

JR21WP-10PC(71)参数

参数
外壳材料 Aluminum Alloy
针脚数 10pin
触头镀层 - 配接 -
类型 Plug Housing,Threaded
颜色 -
端接 -
额定电流 10A
安装方式 导线安装,自由悬挂,通孔安装
零件状态 停产
包装方式 散装,袋装

JR21WP-10PC(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR21WP-10PC(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR21WP-10PC(71) JR21WP-10PC(71)数据手册

JR21WP-10PC(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
