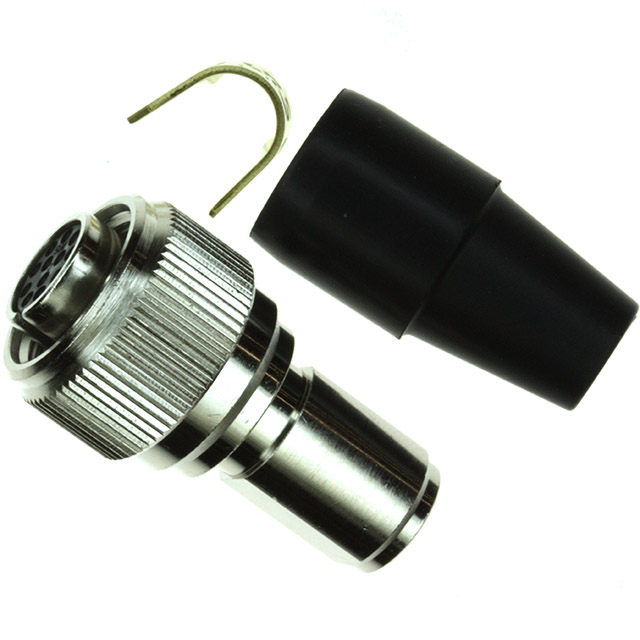

HR10A-10TPA-12S(73)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Female Sockets,Plug,Threaded 焊盘 12pin Brass 2A 银 银色 导线安装,自由悬挂,通孔安装
供应商型号: 2929828
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 圆形连接器 HR10A-10TPA-12S(73)

HR10A-10TPA-12S(73)概述


    产品简介


    HR10系列推拉式连接器是一种小型化、高密度且易于操作的微连接器。它们适用于各种小型电子设备,尤其是便携式电子设备。这种连接器以其紧凑的设计而闻名,能够适应有限空间内的布局需求。

    技术参数


    - 外观尺寸:插头(直径28.5mm,长度4mm);插座(直径14mm,长度4mm)
    - 工作温度范围:-40°C至+85°C
    - 接触电阻:中心≤6.5mΩ,外圈≤4mΩ(DC 1A)
    - 绝缘电阻:≥1000MΩ(DC 250V)
    - 耐电压:AC 250V RMS,持续1分钟
    - V.S.W.R:≤1.3(0至1000MHz)
    - 抗拉力:≥4.9N(500gf)

    产品特点和优势


    1. “小巧巨人”:HR10系列外形纤细如香烟,但能满足各种应用需求,具有平衡且简化的设计。
    2. 易于操作:采用“推拉”耦合机制,只需轻按即可轻松连接和断开。
    3. 防错耦合:通过五键系统防止错误连接,即使在盲插情况下也能准确匹配。
    4. 接触保护:设计精巧,避免盲插时损坏插针。
    5. 高密度安装:节省空间的“推拉”机构支持多排安装。
    6. 易于布线和安装:无需螺丝,使得布线和安装更为便捷。
    7. 简约优雅:简约的设计增强了电子设备的外观。

    应用案例和使用建议


    应用案例
    HR10系列推拉式连接器适用于各种小型电子设备,例如笔记本电脑、手机和其他便携式设备。具体例子包括:
    - 笔记本电脑:用于数据传输和充电
    - 医疗设备:用于仪器间的信号传输
    - 通信设备:用于射频信号传输
    使用建议
    1. 正确连接:确保插针准确对齐后才进行连接。
    2. 防护措施:为防止误操作导致的损坏,可以在设备周围增加防护罩。
    3. 定期检查:定期检查连接器是否有损坏或磨损,以确保可靠连接。

    兼容性和支持


    HR10系列连接器与其他电子元器件兼容,适用于多种设备。制造商提供详细的工程图纸和技术支持,以帮助客户更好地了解和使用这些连接器。

    常见问题与解决方案


    1. 连接器无法顺利连接
    - 解决方案:检查连接器的插针是否损坏或有异物阻碍,必要时清洁插针。
    2. 连接不稳定
    - 解决方案:确认连接器安装牢固,重新插入并检查是否完全到位。
    3. 连接器过热
    - 解决方案:检查电路负载,确保连接器的工作电流在规定范围内。

    总结和推荐


    HR10系列推拉式连接器以其独特的设计和出色的性能,在小型电子设备中表现出色。其紧凑的尺寸、可靠的连接方式以及易于操作的特点使其在市场上具备极高的竞争力。对于需要小型化、高密度连接器的应用场景,HR10系列是理想的选择。强烈推荐使用这一系列产品。

HR10A-10TPA-12S(73)参数

参数
针脚数 12pin
触头镀层 - 配接
类型 Female Sockets,Plug,Threaded
颜色 银色
端接 焊盘
额定电流 2A
外壳材料 Brass
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

HR10A-10TPA-12S(73)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HR10A-10TPA-12S(73)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC HR10A-10TPA-12S(73) HR10A-10TPA-12S(73)数据手册

HR10A-10TPA-12S(73)封装设计

查看详情并下载
Symbol
Footprint
3D Model
