JR16JK10P

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 圆形连接器插头, JR系列, 10芯, 电缆安装, 焊接
供应商型号:
供应商:
标准整包数: 0

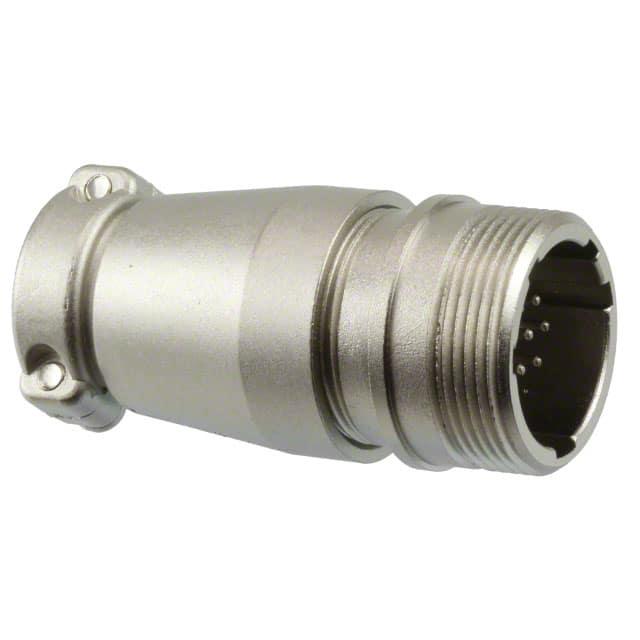

HIROSE ELECTRIC 圆形连接器 JR16JK10P

JR16JK10P概述

    JR系列圆型连接器:符合JIS C 5432标准

    产品简介


    JR系列圆型连接器是专门设计用于家用电器领域的连接器。这些连接器按照日本工业标准(JIS)C 5432的要求制造,适用于多种家用电器和设备。通过提供高可靠性的连接解决方案,JR系列圆型连接器确保了电力传输的安全和效率。此外,这些连接器还具有优秀的机械强度和耐环境特性,能够在各种恶劣条件下保持稳定性能。

    技术参数


    - 额定电流
    - 壳体尺寸13:3个接触点时为10A,5个接触点时为5A
    - 壳体尺寸16:7个接触点时为10A,10和14个接触点时为5A
    - 壳体尺寸21:10个接触点时为10A,16个接触点时为5A(压接型3A),26个接触点时为5A(仅A和B触点为10A)
    - 壳体尺寸25:4个接触点时为30A,5和16个接触点时为10A,24个接触点时为5A(压接型3A)
    - 额定电压
    - 壳体尺寸13:3个接触点和5个接触点时为AC250V,DC350V
    - 壳体尺寸16:7个接触点、10个接触点、14个接触点时为AC250V,DC350V
    - 壳体尺寸21:10个接触点、16个接触点、26个接触点时为AC250V,DC350V
    - 壳体尺寸25:4个接触点和5个接触点时为AC1000V,DC1400V;16个接触点和24个接触点时为AC250V,DC350V
    - 工作温度范围
    - 操作温度范围:-25°C至+85°C
    - 存储温度范围:-10°C至+60°C

    产品特点和优势


    1. 高可靠性:这些连接器符合严格的JIS标准,确保在各种恶劣环境下仍能保持高可靠性。
    2. 广泛的应用范围:适用于各种家用电器和其他需要高可靠连接的应用场合。
    3. 耐用性强:具有出色的抗振动和冲击能力,可在复杂环境中长期稳定运行。
    4. 良好的电气性能:低接触电阻(最大5mΩ)和高绝缘电阻(最小1,000MΩ),保证了稳定的电力传输。
    5. 适用广泛的连接方式:既有插拔式锁紧结构也有螺纹锁紧结构,方便不同场合的应用需求。

    应用案例和使用建议


    - 汽车应用:如传感器、电机控制器等,由于这些设备通常需要在恶劣环境下工作,因此选择JR系列连接器可以提供更好的防护和更长的使用寿命。
    - 家电产品:冰箱、洗衣机等家用电器通常需要频繁的插拔操作,这些连接器的高耐久性和抗振动特性能够确保长期稳定运行。
    - 工业自动化:机器人手臂、生产线上的传感器等,需要频繁插拔且负载较大,JR系列连接器具备优良的承载能力和稳定性。
    使用建议:
    1. 正确选型:根据实际应用环境和需求选择合适的壳体尺寸和接触点数量。
    2. 安装注意事项:确保连接器在安装时保持清洁,避免尘埃和湿气进入,影响正常工作。
    3. 定期检查:在重要应用场合下,定期进行绝缘电阻和接触电阻测试,确保连接器性能始终处于最佳状态。

    兼容性和支持


    - JR系列圆型连接器与市面上多种标准设备和配件兼容,便于集成到不同的系统中。
    - 制造商提供了详尽的技术文档和支持服务,包括安装指导、故障排查等,以帮助客户更好地使用和维护产品。

    常见问题与解决方案


    1. Q: 连接器出现接触不良怎么办?
    - A: 检查接触点是否有氧化或灰尘,使用专用工具清理后再重新安装。
    2. Q: 长期存储后发现无法正常使用怎么办?
    - A: 在使用前检查焊接性,必要时可进行重新焊接处理。

    总结和推荐


    JR系列圆型连接器以其卓越的性能和广泛的应用范围,在家用电器和工业自动化等领域具有显著的优势。无论是汽车工业还是家电行业,这些连接器都能够提供可靠且高效的电力传输解决方案。尽管成本相对较高,但考虑到其优异的性能和长寿命,推荐在高要求的应用场合中选用JR系列连接器。

JR16JK10P参数

参数
类型 Jack,Male Pins,Threaded
颜色 银色
端接 焊盘
额定电流 5A
外壳材料 Aluminum Alloy
针脚数 10pin
触头镀层 - 配接
安装方式 导线安装,自由悬挂,通孔安装
零件状态 最后售卖
包装方式 散装,袋装

JR16JK10P厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR16JK10P数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR16JK10P JR16JK10P数据手册

JR16JK10P封装设计

查看详情并下载
Symbol
Footprint
3D Model
