HR41-PC-111(01)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 圆形连接器插针 HR41系列, 公插, 压接接线, 插针尺寸5.4mm, 12 → 10 AWG线规
供应商型号: 798-HR41-PC-111(01)
供应商: Mouser
标准整包数: 1

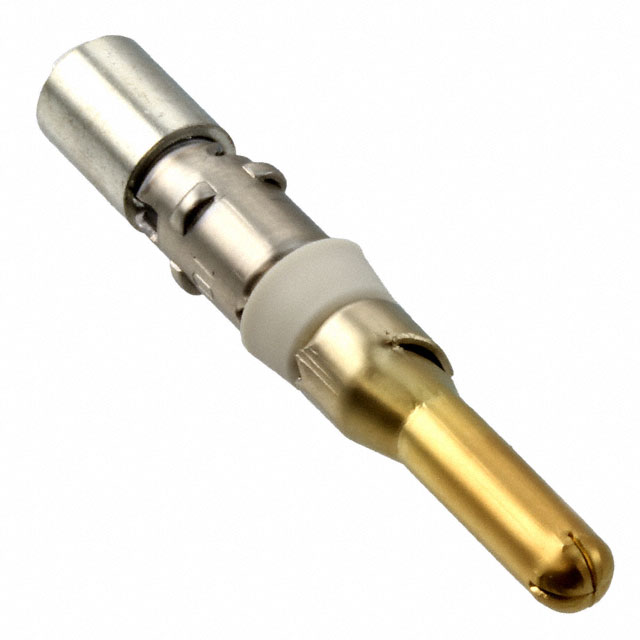

HIROSE ELECTRIC 圆形连接器 HR41-PC-111(01)

HR41-PC-111(01)概述

    HR41系列塑料防水接插件:户外使用的理想选择

    1. 产品简介


    HR41系列塑料防水接插件是专为户外环境设计的理想连接解决方案。这些接插件具有防水、防尘能力,适用于各种恶劣天气条件下的电气连接需求。由于采用坚固的塑料外壳,这些接插件不仅能抵抗腐蚀性天气,还具备轻便耐用的特点。

    2. 技术参数


    | 参数 | 规格 |

    | 额定电流 | 3针:20A,5针:10A |
    | 工作温度范围 | -40°C至+85°C |
    | 额定电压 | 3针:AC 400V, DC 400V,5针:AC 600V, DC 400V |
    | 储存温度范围 | -10°C至+60°C |
    | 接触电阻 | ≤2mΩ(直流1A) |
    | 绝缘电阻 | ≥5,000MΩ(直流500V) |
    | 耐压测试 | 3针:AC 4,260V×1min,5针:AC 2,200V×1min |
    | 振动测试 | 无10µs以上的瞬时断电 |
    | 冲击测试 | 无10µs以上的瞬时断电 |
    | 重复动作测试 | 接触电阻≤4mΩ |
    | 温度循环测试 | 绝缘电阻≥5,000MΩ |
    | 盐水喷雾测试 | 无功能性问题 |
    | 湿度耐受性 | 绝缘电阻≥50MΩ(高温),≥500MΩ(干燥条件) |
    | 水压耐受性 | 连接状态浸入水中2m深持续14天无漏水 |

    3. 产品特点和优势


    - 防水防尘:IP68防护等级,确保在完全浸没情况下依然防水。
    - 操作便捷:单手操作的卡口锁定系统,即使在黑暗环境中也能快速完成连接。
    - 现场线缆连接适用:具有易操作结构,方便在施工现场进行线缆连接。
    - 通用工具兼容:可与标准压接工具如JIS C 9711匹配使用。
    - 特殊序列结构:防止热插拔时对系统的损害。
    - 金镀层接触点:提供可靠连接。

    4. 应用案例和使用建议


    这些接插件广泛应用于工业自动化、铁路、船舶、风电等领域,例如风力发电机组的电源传输。在使用过程中,建议确保连接稳固,并定期检查绝缘性能,以保证长期可靠的运行。

    5. 兼容性和支持


    HR41系列接插件与市面上常见的压接工具相兼容,包括Hozan Tool Industrial Co., Ltd. P-75、LOBTEX Co., Ltd. AK15A和NICHIFU Co., Ltd. NH11等。厂家提供了详尽的技术文档和支持服务,有助于用户更好地理解和使用产品。

    6. 常见问题与解决方案


    - 问题1:接触不良
    - 解决办法:确保压接工具正确安装并压接牢固,检查接插件内部是否有异物。
    - 问题2:绝缘性能下降
    - 解决办法:保持良好的清洁环境,避免长时间暴露于潮湿或污染严重的环境中。
    - 问题3:无法顺利解锁
    - 解决办法:检查接插件是否存在机械损伤或过度磨损,必要时更换新件。

    7. 总结和推荐


    总体来看,HR41系列塑料防水接插件凭借其优良的防水性能、便捷的操作性和广泛的适用性,在各类户外应用场景中表现出色。它不仅能满足高要求的应用需求,还具备出色的可靠性和稳定性。强烈推荐在工业、户外等高要求环境中使用。

HR41-PC-111(01)参数

参数
类型 带印记
颜色 -
端接 -
额定电流 -
外壳材料 -
针脚数 -
触头镀层 - 配接 -
长*宽*高 37.5mm(长度)
安装方式 压入式
零件状态 在售
包装方式 散装

HR41-PC-111(01)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HR41-PC-111(01)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC HR41-PC-111(01) HR41-PC-111(01)数据手册

HR41-PC-111(01)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.5555 ¥ 63.844
12+ $ 6.402 ¥ 54.0969
27+ $ 5.8536 ¥ 49.4629
51+ $ 5.5296 ¥ 46.7251
102+ $ 4.3308 ¥ 36.5953
252+ $ 3.996 ¥ 33.7662
501+ $ 3.654 ¥ 30.8763
1002+ $ 3.549 ¥ 29.9891
