JR16WRA-7P(71)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Male Pins,Receptacle,Threaded 焊盘 7pin Aluminum Alloy 10A 银 黑色 隔板安装,面板安装 26.6mm(长度)*28.5mm(高度)
供应商型号: CSJ-ST19223760
供应商: 海外现货
标准整包数: 1

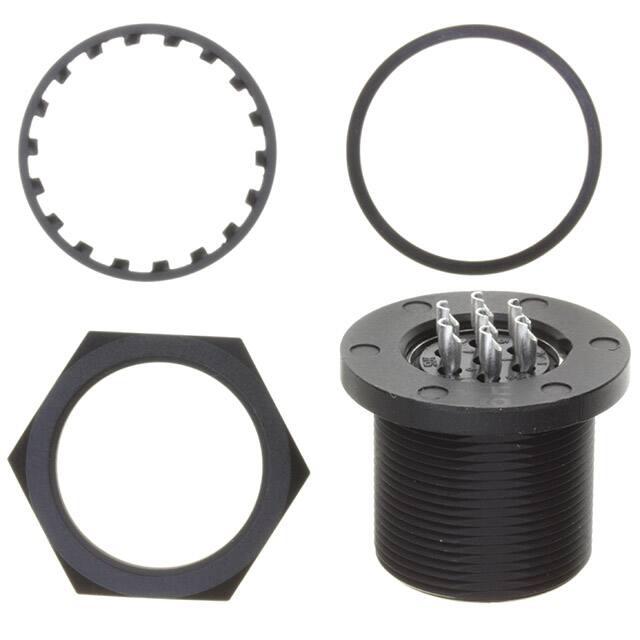

HIROSE ELECTRIC 圆形连接器 JR16WRA-7P(71)

JR16WRA-7P(71)概述

    JR-W 系列防水圆形连接器技术手册

    产品简介


    JR-W系列是HIROSE公司生产的一种高性能防水圆形连接器,具有多种型号和尺寸以适应不同应用需求。这些连接器适用于汽车、工业自动化、船舶等领域,能有效应对各种恶劣环境条件,如高湿度、震动和腐蚀性气体。

    技术参数


    - 电流等级:
    - 13号壳体:3个触点时,10A;5个触点时,5A
    - 16号壳体:7个触点时,10A;10个触点时,5A
    - 21号壳体:10个触点时,10A;16个触点时,5A
    - 25号壳体:4个触点时,30A;16个触点时,10A;24个触点时,5A
    - 电压等级:
    - 13号壳体:3个触点时,100V交流/140V直流;5个触点时,100V交流/140V直流
    - 16号壳体:7个触点时,100V交流/140V直流;10个触点时,100V交流/140V直流
    - 21号壳体:10个触点时,100V交流/140V直流;16个触点时,100V交流/140V直流
    - 25号壳体:4个触点时,300V交流/420V直流;16个触点时,100V交流/140V直流;24个触点时,100V交流/140V直流
    - 工作温度范围:
    - 操作温度范围:-25°C至+85°C
    - 存储温度范围:-10°C至+60°C

    产品特点和优势


    1. 防水性能: JR-W系列防水等级达到IP67和IP68标准,确保在水下环境中长期稳定工作。
    2. 耐腐蚀性: 外壳经过镀层处理,提高了抗腐蚀能力,使其适用于各种恶劣环境。
    3. 可靠性高: 接触电阻低,绝缘电阻高,耐振动和冲击性能优良,可满足高可靠性应用需求。
    4. 应用广泛: 广泛应用于汽车、工业自动化和船舶等场合,适合需要高度可靠连接的应用环境。

    应用案例和使用建议


    JR-W系列连接器常用于汽车电子系统、工业自动化控制设备和船舶电力传输等场合。例如,在汽车电子控制系统中,这些连接器能够承受震动、湿度和腐蚀性气体的影响,确保电路稳定运行。使用时建议:
    - 在安装前确保电路断电;
    - 确保电缆直径与电缆夹匹配;
    - 安装过程中需紧固所有螺丝以防止电缆松动。

    兼容性和支持


    JR-W系列连接器提供了多种型号和尺寸的选择,可与不同类型的电缆和外壳配合使用。制造商提供详细的安装指南和技术支持,帮助用户正确使用和维护产品。

    常见问题与解决方案


    1. 问题: 无法拧紧电缆夹
    - 解决方法: 确认所使用的电缆直径是否符合要求;检查电缆夹是否有损坏。
    2. 问题: 连接器接触不良
    - 解决方法: 检查连接器插头和插座是否完全插入到位;确认接触点是否有氧化物。
    3. 问题: 绝缘电阻降低
    - 解决方法: 清理连接器内的灰尘和杂质;检查电缆是否潮湿。

    总结和推荐


    JR-W系列防水圆形连接器凭借其出色的防水性能、耐腐蚀性和高可靠性,成为适用于各种恶劣环境的理想选择。特别是在汽车、工业自动化和船舶等领域中,这些连接器表现出色。如果您需要一种能够在恶劣环境下保持稳定连接的解决方案,强烈推荐使用JR-W系列连接器。它们的设计和制造质量使其在这些应用中表现出卓越的性能和耐用性。

JR16WRA-7P(71)参数

参数
额定电流 10A
外壳材料 Aluminum Alloy
针脚数 7pin
触头镀层 - 配接
类型 Male Pins,Receptacle,Threaded
颜色 黑色
端接 焊盘
长*宽*高 26.6mm(长度)*28.5mm(高度)
安装方式 隔板安装,面板安装
应用等级 工业级,汽车级,电信级
零件状态 停产
包装方式 散装,袋装

JR16WRA-7P(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR16WRA-7P(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR16WRA-7P(71) JR16WRA-7P(71)数据手册

JR16WRA-7P(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
