首页  >  产品百科  >  JR25WP-24P(71)

JR25WP-24P(71)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Male Pins,Plug,Threaded 焊盘 24pin Aluminum Alloy 5A 银 黑色 导线安装,自由悬挂,通孔安装 56mm(长度)
供应商型号:
供应商:
标准整包数: 0

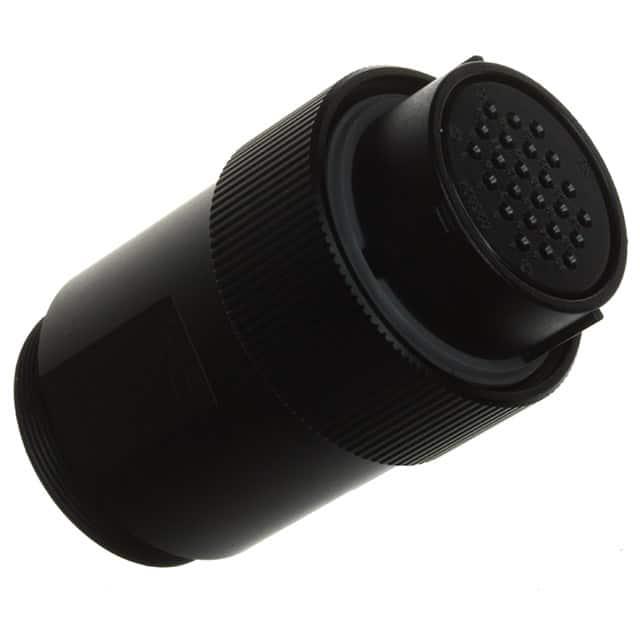

HIROSE ELECTRIC 圆形连接器 JR25WP-24P(71)

JR25WP-24P(71)概述

    JR-W系列防水圆形连接器

    1. 产品简介


    JR-W系列防水圆形连接器是一种适用于恶劣环境的高可靠度连接器,广泛应用于汽车、工业自动化、船舶、户外设备等领域。这些连接器具有防水、防尘、抗腐蚀的特点,能够在极端条件下提供稳定的电连接。

    2. 技术参数


    - 电流等级
    - 壳体尺寸为13时:
    - 3个接触点:10A
    - 5个接触点:5A
    - 壳体尺寸为16时:
    - 7个接触点:10A
    - 10个接触点:5A
    - 壳体尺寸为21时:
    - 10个接触点:10A
    - 16个接触点:5A
    - 壳体尺寸为25时:
    - 4个接触点:30A
    - 16个接触点:10A
    - 24个接触点:5A
    - 电压等级
    - 壳体尺寸为13时:
    - 3个接触点:100V AC, 140V DC
    - 5个接触点:100V AC, 140V DC
    - 壳体尺寸为16时:
    - 7个接触点:100V AC, 140V DC
    - 10个接触点:100V AC, 140V DC
    - 壳体尺寸为21时:
    - 10个接触点:100V AC, 140V DC
    - 16个接触点:100V AC, 140V DC
    - 壳体尺寸为25时:
    - 4个接触点:300V AC, 420V DC
    - 16个接触点:100V AC, 140V DC
    - 24个接触点:100V AC, 140V DC
    - 操作温度范围
    - 工作温度:-25℃至+85℃
    - 存储温度:-10℃至+60℃

    3. 产品特点和优势


    1. 防水性能
    - JR-W系列防水性能达到IP67和IP68标准,在连接状态下可在水下1米深度放置30分钟(IP67)或2米深度放置14天(IP68),确保在严苛环境中依然保持可靠的电连接。
    2. 耐腐蚀性
    - 外壳采用铝合金、黄铜并经过黑铬电镀处理,有效提高抗腐蚀能力,适合各种严苛环境使用。

    4. 应用案例和使用建议


    - 应用案例
    - 汽车制造业:用于引擎舱内部连接器,确保高温、高压及振动条件下的可靠连接。
    - 船舶工程:用于船舱内部设备间的信号传输,防水防腐蚀要求高。
    - 户外设备:如风力发电设备,需要在多变气候条件下保持稳定连接。
    - 使用建议
    - 确保在连接前关闭电路电源,以避免触电风险。
    - 在组装过程中需注意紧固扭矩,确保连接器正确固定且无旋转。
    - 连接线缆直径需与外壳兼容,避免接触不良。

    5. 兼容性和支持


    - 兼容性
    - JR-W系列防水连接器适用于多种不同尺寸和类型的设备,具体型号请参阅技术手册以确定其适用范围。
    - 支持
    - 提供详细的技术支持和售后服务,包括装配指导、安装培训等,确保客户在使用过程中获得最佳体验。

    6. 常见问题与解决方案


    1. 问题:连接器接触不良。
    - 解决方案:检查连接器端子是否清洁,确保导线压接良好;重新插拔以确认接触情况。

    2. 问题:连接器防水性能下降。
    - 解决方案:检查密封圈是否老化或损坏,及时更换新的密封圈。

    7. 总结和推荐


    JR-W系列防水圆形连接器以其卓越的防水性能、耐腐蚀性和可靠性成为众多工业领域的首选。特别是其优异的防护能力和广泛的适应性,使其非常适合在恶劣环境下使用。综上所述,强烈推荐JR-W系列防水圆形连接器作为关键部件,用于各类工业应用场景。

JR25WP-24P(71)参数

参数
颜色 黑色
端接 焊盘
额定电流 5A
外壳材料 Aluminum Alloy
针脚数 24pin
触头镀层 - 配接
类型 Male Pins,Plug,Threaded
长*宽*高 56mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级,汽车级,电信级
零件状态 停产
包装方式 散装,袋装

JR25WP-24P(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR25WP-24P(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR25WP-24P(71) JR25WP-24P(71)数据手册

JR25WP-24P(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
