首页  >  产品百科  >  FX2-80S-1.27SV(71)

FX2-80S-1.27SV(71)

厂牌: HIROSE ELECTRIC
产品描述: Receptacle 焊盘 2 80pin 200nm 金 贴片安装
供应商型号: FX2-80S-1.27SV(71)
供应商: 国内现货
标准整包数: 1

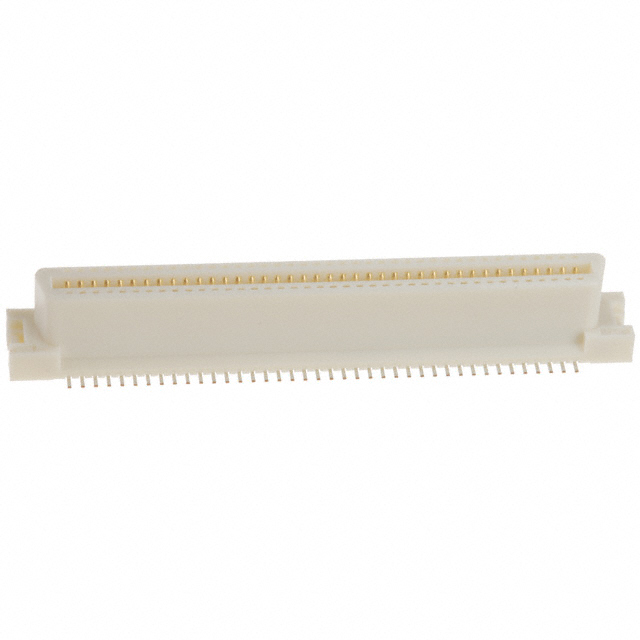

HIROSE ELECTRIC D-Sub/D形连接器 - 并口 FX2-80S-1.27SV(71)

FX2-80S-1.27SV(71)概述

    1.27mm Pitch Multi-function Two Piece Connector

    产品简介


    1.27mm Pitch Multi-function Two Piece Connector(型号:FX2系列)是一种适用于多种电子设备连接的多功能接插件。它具有高密度触点、紧凑型设计和多种安装方式等特点,主要应用于计算机、外围设备及各类机器设备中。该接插件通过独特的锁定系统确保连接稳定,且具备易于操作的特点,适合快速组装和拆卸。

    技术参数


    - 电流额定值:0.5A
    - 电压额定值:125V AC
    - 工作温度范围:-55°C 至 +85°C
    - 存储温度范围:-10°C 至 +60°C
    - 工作湿度范围:40% 至 80%
    - 存储湿度范围:40% 至 70%
    其他关键特性:
    - 绝缘电阻:最小1000 MΩ (250V DC)
    - 耐压测试:无闪络或击穿 (300V AC/1分钟)
    - 接触电阻:最大45 mΩ (100 mA 测试)
    - 振动试验:无电连续性超过1μs (频率10至55Hz,单振幅0.75mm,持续2小时)
    - 稳态湿度试验:最大接触电阻为55 mΩ,最小绝缘电阻为100 MΩ (温度40°C,湿度90%至95%,96小时)
    - 温度循环试验:最大接触电阻为55 mΩ,最小绝缘电阻为100 MΩ (-85°C至+15°C到+35°C,5次循环)
    - 耐久性测试:最大接触电阻为55 mΩ (500次插拔)
    - 耐热焊锡测试:无影响性能的变形 (回流焊接:推荐温度曲线;手工焊接:360°C,5秒;浸焊:260°C,10秒)

    产品特点和优势


    1. 多功能连接:可通过不同的产品线实现各种类型的连接。
    2. 简便的操作:采用易用的单手操作方式,便于快速连接和拆卸。
    3. 抗误插设计:独特的机制可以防止误插,并有效防止拧紧过力导致的损坏。
    4. 防焊剂膨胀:直立式通孔型可从板背面紧缩焊剂,减少焊剂膨胀的风险。
    5. 堆叠高度调节:堆叠高度可以从12mm到16mm灵活调整,以适应不同应用场景。
    6. 金属片加固:直角型接插件配备金属片以提高焊接强度,增强稳定性。

    应用案例和使用建议


    应用案例:
    - 计算机:用于主板与扩展卡之间的连接。
    - 外围设备:例如打印机、扫描仪等设备内部线路板的连接。
    - 各类机器:适用于自动化设备、工业控制系统等场合。
    使用建议:
    - 在进行电缆连接时,要按照正确顺序进行插入操作,以确保安全可靠。
    - 根据实际需求选择不同类型的接插件,如直角型、平直型等。
    - 注意检查焊接工艺,确保焊点质量,避免出现虚焊或焊点过高。

    兼容性和支持


    该产品具有广泛的兼容性,能够与市面上多种标准接插件配套使用。同时,供应商提供了详尽的技术文档和支持服务,帮助客户更好地了解和使用这些接插件。用户可以通过官方渠道获取详细的图纸和技术规格信息。

    常见问题与解决方案


    - 问题一:如何正确插入电缆?
    - 解决方法:先按下手动解锁按钮,然后将电缆轻轻插入接口,待听到“咔嚓”声表示锁定到位。

    - 问题二:如何检测接插件是否接触良好?
    - 解决方法:使用万用表测量触点间的电阻,确保不超过技术手册中的最大允许值。
    - 问题三:焊接时焊点变形怎么办?
    - 解决方法:调整焊接温度和时间,确保焊料充分流动但不致过度加热,造成焊接点变形。

    总结和推荐


    FX2系列1.27mm Pitch Multi-function Two Piece Connector凭借其多功能性、便捷的操作方式及优良的可靠性,在市场上具备较强的竞争力。无论是计算机、外围设备还是各类机械设备,都能很好地满足连接需求。建议在选择接插件时考虑其兼容性和耐用性,以确保长期可靠的使用效果。

FX2-80S-1.27SV(71)参数

参数
触头镀层厚度 200nm
类型 Receptacle
端接 焊盘
排数 2
触头镀层
针脚数 80pin
安装方式 贴片安装
零件状态 在售
包装方式 托盘

FX2-80S-1.27SV(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX2-80S-1.27SV(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC D-Sub/D形连接器 - 并口 HIROSE ELECTRIC FX2-80S-1.27SV(71) FX2-80S-1.27SV(71)数据手册

FX2-80S-1.27SV(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 30.245
40+ ¥ 28.98
库存: 261
起订量: 10 增量: 40
交货地:
最小起订量为:10
合计: ¥ 302.45
直接购买
加入购物车
