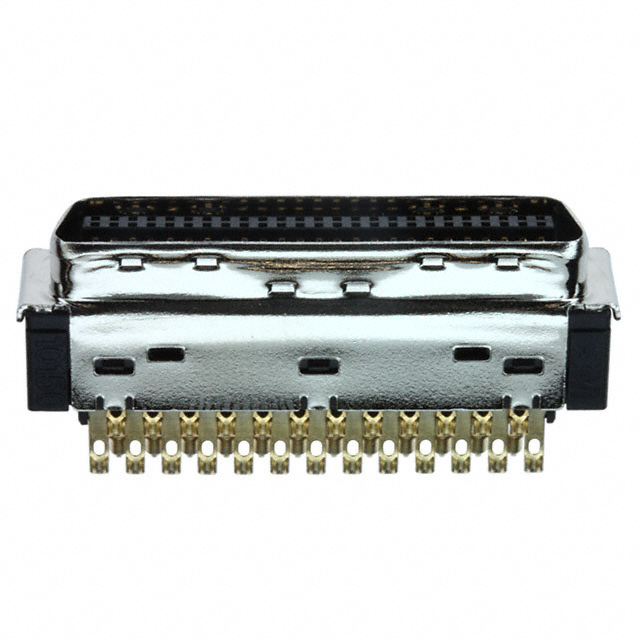

10150-3000PE

厂牌: 3M
产品描述: 3M SCSI连接器, 50针, 公, 电缆安装, 2.54mm节距
供应商型号: 10150-3000PE
供应商: 国内现货
标准整包数: 100
3M D-Sub/D形连接器 - 并口 10150-3000PE

10150-3000PE概述

    # 3M™ Mini D Ribbon (MDR) Connectors

    产品简介


    3M™ Mini D Ribbon (MDR) Connectors是专为电子设备连接而设计的高性能电子元器件。该系列连接器采用.050英寸焊杯插头设计,并带有屏蔽101系列外壳,适用于多种场合下的数据传输和信号连接。该系列连接器广泛应用于工业自动化、电信、医疗设备和军事装备等领域,能够确保可靠的电连接和良好的信号完整性。

    技术参数


    - 接触材料:铜合金
    - 插针镀层:镍底镀金(最小30微英寸)
    - 焊尾镀层:镍底镀金(最小30微英寸)
    - 绝缘材料:玻璃纤维增强聚酯(阻燃等级:UL 94V-0)
    - 颜色:黑色
    - 电流额定值:1安培
    - 介电强度:>1 x 10^8 欧姆 @ 500伏直流
    - 耐压:500VRMS持续1分钟
    - 工作温度范围:-55°C至+105°C
    - 焊接过程:最高360°C,持续时间不超过10秒
    - UL文件编号:E680803

    产品特点和优势


    1. 可靠接触设计:该连接器采用“刀片-刀片”接触方式,提供了可靠的重复插拔性能。
    2. 无工具焊接:无需特殊工具即可进行焊接操作,简化安装过程。
    3. 适用性强:能够接受24至30 AWG的各种电线,适用于不同类型的电缆结构。
    4. 多样化的针数选择:提供从14到50针不等的选择,满足不同应用需求。
    5. 严格的合规性标准:符合RoHS和中国RoHS标准,确保产品环保合规。

    应用案例和使用建议


    应用案例
    这些连接器常用于工业自动化设备、通信设备和医疗设备中。例如,在自动化生产线中,Mini D Ribbon连接器可以连接传感器、控制器和其他组件,确保信号传输的稳定性和可靠性。
    使用建议
    - 在使用前,务必检查电缆线径是否符合24至30 AWG的要求。
    - 确保正确的焊接工艺和焊接温度以避免对绝缘材料造成损坏。
    - 在布线时,应注意连接器的插针位置,确保正确插入对应的插座,避免错误连接导致信号传输故障。

    兼容性和支持


    该系列连接器需与3M非屏蔽外壳套件103XX-52FO-008系列和103XX-52A0-008系列配套使用。制造商提供全面的技术支持,包括详细的产品文档、应用指南和技术支持热线(电话:800-225-5373),帮助客户解决问题并确保顺利安装。

    常见问题与解决方案


    1. Q: 如何确保连接器焊接质量?
    - A: 使用合适的焊接温度(最高360°C,持续时间不超过10秒),确保焊接部位充分加热且无虚焊现象。
    2. Q: 如何判断连接器是否损坏?
    - A: 检查连接器外观是否有明显损伤,如裂纹或变形;同时测试其接触电阻,确保在正常范围内。
    3. Q: 如何处理连接不稳定的问题?
    - A: 检查连接器是否正确插入,并确保每个插针都与对应插座完全接触。若问题依旧,考虑更换新的连接器。

    总结和推荐


    3M™ Mini D Ribbon (MDR) Connectors凭借其优良的设计和可靠的表现,成为众多高要求应用场景的理想选择。其独特的接触机制、广泛的适用性和良好的环境适应能力使其在市场上具有较强的竞争力。总体而言,这款连接器在可靠性、稳定性和兼容性方面表现出色,强烈推荐在需要高质量信号传输的应用中使用。

10150-3000PE参数

参数
类型 Plug
端接 焊盘
排数 2
触头镀层
针脚数 50pin
触头镀层厚度 510nm
长*宽*高 41.1mm*9.1mm*19.3mm
安装方式 中心安装,导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,托盘

10150-3000PE厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

10150-3000PE数据手册

厂牌 PDF简要描述 下载
3M D-Sub/D形连接器 - 并口 3M 10150-3000PE 10150-3000PE数据手册

10150-3000PE封装设计

查看详情并下载
Symbol
Footprint
3D Model
