首页  >  产品百科  >  14526-EZ8B-200-07C

14526-EZ8B-200-07C

厂牌: 3M
产品描述: SCSI,SCSI to SCSI 金
供应商型号: 3M156235-ND
供应商: Digi-Key
标准整包数: 1

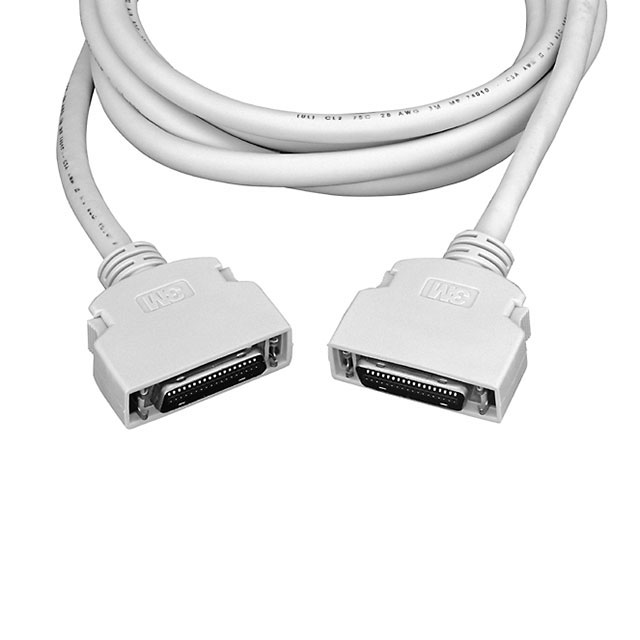

3M D-Sub/D形连接器 - 并口 14526-EZ8B-200-07C

14526-EZ8B-200-07C概述

    # 3M™ Mini D Ribbon (MDR) Cable Assembly 技术手册解析

    产品简介


    3M™ Mini D Ribbon (MDR) Cable Assembly 是一款高性能数字数据传输电缆,适用于多种应用场景,包括显示面板、数据通信和电信系统。这款电缆利用Mini D接口标准,具备高密度针脚设计,特别适合空间受限的应用场合。MDR电缆不仅在数据传输速率上表现出色,而且在信号保护和电气特性方面也做了充分的设计,以确保信号传输的质量和稳定性。

    技术参数


    以下是根据技术手册提取的关键技术参数:
    物理参数
    - 插头镀层:接触面:≥30µ"(0.76µm)金镀层
    - 外壳颜色:米色
    - 外壳材料:丙烯腈丁二烯苯乙烯(ABS)
    - 电缆颜色:米色
    - 电缆护套材料:聚氯乙烯(PVC)
    - 电缆阻燃等级:AWM VW-1
    - 长度选项:0.5米到10米(具体见订购信息)
    电气参数
    - 电压额定值:30V
    - 电流额定值:1A
    - 绝缘电阻:≥1 × 10^8Ω@100Vdc
    - 耐压能力:350Vrms持续1分钟
    - 特征阻抗:100Ω±10Ω
    - 信号线直径:28 AWG绞合导线
    - 传播速度:1.25 ns/ft(4.1 ns/m)
    环境参数
    - 工作温度范围:-20°C 至 +75°C

    产品特点和优势


    MDR电缆具有以下独特的功能和优势:
    - 高速传输:采用LVDS FPD Link™、FlatLink™、ChannelLink™和PanelLink™/TMDS™电气接口,支持高带宽数据传输。
    - 信号保护:每对差分双轴线都具有铝箔屏蔽和引流线,整体电缆被铝箔和编织网双重屏蔽,确保信号完整性。
    - 耐用性:使用Mini D型连接器,接触可靠且易于操作。
    - 兼容性:符合RoHS标准,环保且具有出色的可靠性。
    - 快速释放锁扣:便于快速连接和断开。

    应用案例和使用建议


    应用案例
    MDR电缆广泛应用于高清显示器、数据中心内部布线、视频监控系统及各种需要高速数据传输的应用场景。它尤其适用于汽车娱乐系统、工业自动化控制等领域,能够确保稳定的数据传输和可靠的信号完整性。
    使用建议
    - 正确接地:对于USB和DDC接线,确保在电路板端正确接地,避免干扰。
    - 定期检查:在高温或恶劣环境下使用时,建议定期检查电缆的物理和电气状态。
    - 避免弯曲:在布线时避免过度弯曲电缆,以防影响信号传输性能。

    兼容性和支持


    MDR电缆与支持Mini D接口的标准电气设备完全兼容。厂商提供了一年的有限保修期,确保用户在购买后可以放心使用。对于进一步的技术咨询和支持,可以直接联系3M公司获取更多帮助。

    常见问题与解决方案


    常见问题
    1. 信号衰减严重
    2. 连接不稳定
    解决方案
    1. 检查电缆弯曲程度:过大的弯曲可能导致信号衰减。尽量保持电缆平直。
    2. 重新插拔连接器:连接器接触不良可能会导致连接不稳定。尝试重新插拔连接器以确保良好接触。

    总结和推荐


    3M™ Mini D Ribbon (MDR) Cable Assembly 在数据传输和信号完整性方面表现出色,是一款值得信赖的产品。无论是在高要求的工业环境还是日常消费电子产品中,这款电缆都能提供卓越的性能。对于需要高速数据传输和良好信号保护的应用场景,强烈推荐使用3M™ MDR电缆。

14526-EZ8B-200-07C参数

参数
触头镀层
针脚数 -
触头镀层厚度 -
类型 SCSI,SCSI to SCSI
端接 -
排数 -
6.56' (2.00m)
零件状态 在售
包装方式 散装

14526-EZ8B-200-07C厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

14526-EZ8B-200-07C数据手册

厂牌 PDF简要描述 下载
3M D-Sub/D形连接器 - 并口 3M 14526-EZ8B-200-07C 14526-EZ8B-200-07C数据手册

14526-EZ8B-200-07C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 86.944 ¥ 720.5484
10+ $ 73.9066 ¥ 612.5006
50+ $ 65.9788 ¥ 546.7997
100+ $ 62.8341 ¥ 520.7376
库存: 8
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 720.54
