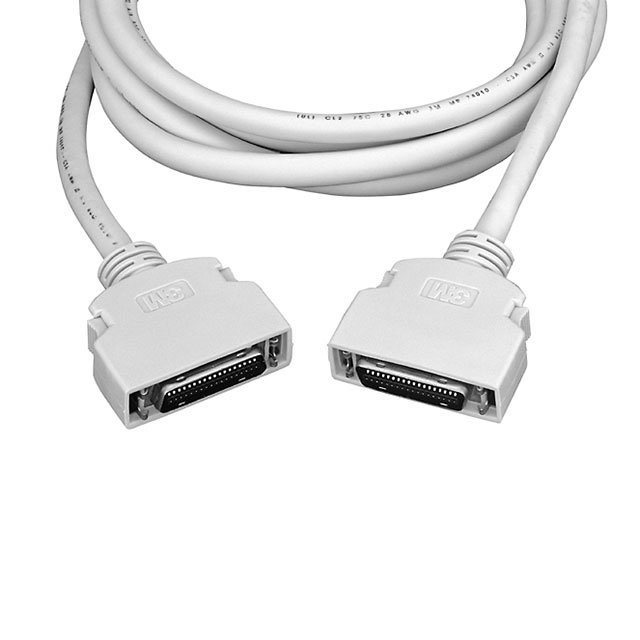

14526-EZ8B-300-07C

厂牌: 3M
产品描述: SCSI,SCSI to SCSI 金
供应商型号: 14526-EZ8B-300-07C-ND
供应商: Digi-Key
标准整包数: 1
3M D-Sub/D形连接器 - 并口 14526-EZ8B-300-07C

14526-EZ8B-300-07C概述

    3M™ Mini D Ribbon (MDR) Cable Assembly 技术手册解析

    产品简介


    3M™ Mini D Ribbon (MDR) Cable Assembly 是一款高可靠性、高性能的高速数字数据传输系统。它广泛应用于显示设备(如数字显示器)、数据通信和电信领域。这款电缆组件特别适用于需要高效传输速率和稳定信号传输的应用场景,例如医疗成像设备、服务器、存储设备和消费电子等领域。

    技术参数


    - 物理属性:
    - 长度:可选长度包括 0.61 米、1 米、2 米、3 米、5 米、10 米。
    - 外壳颜色:米色
    - 电缆颜色:米色
    - 连接器接触镀层:最小金镀层厚度为 30 微英寸(0.76 微米)
    - 壳体材料:丙烯腈丁二烯苯乙烯(ABS)
    - 电缆护套材料:聚氯乙烯(PVC)
    - 电缆阻燃等级:AWM VW-1
    - 电气属性:
    - 电压等级:30 伏特
    - 电流等级:1 安培
    - 绝缘电阻:≥ 1 × 10^8 欧姆 @ 100 Vdc
    - 耐压测试:350 Vrms,持续时间 1 分钟
    - 特性阻抗:100 ± 10 欧姆
    - 传播速度:1.25 纳秒/英尺(4.1 纳秒/米)
    - 环境属性:
    - 工作温度范围:-20°C 至 +75°C

    产品特点和优势


    - 数字接口支持:支持多种数字接口,包括 FPD Link™、FlatLink™、ChannelLink™ 和 PanelLink™/TMDS™。
    - 双轴屏蔽设计:每个差分双轴对都具有铝箔屏蔽和接地线,整个电缆束也有铝箔和编织网双重屏蔽,增强了信号完整性。
    - 快速释放锁扣:方便快速连接和断开,提高了操作便捷性。
    - RoHS 合规性:符合欧盟关于电子电气设备中有害物质限制的规定。

    应用案例和使用建议


    - 数字显示器:3M™ MDR 电缆组件可以用于连接 LCD 显示屏和控制器板,确保高效的数据传输。
    - 数据通信:适合服务器和存储设备之间的高速数据传输,提高整体系统的数据处理能力。
    - 远程通信:适用于长距离通信,如工业自动化控制网络。
    使用建议:
    - 在安装时要注意电缆的弯曲半径,避免过度弯曲导致信号质量下降。
    - 定期检查电缆连接点,确保良好的接触和信号传输。

    兼容性和支持


    - 本电缆组件与多种标准接口兼容,包括 FPD Link™、FlatLink™、ChannelLink™ 和 PanelLink™/TMDS™。
    - 供应商提供全面的技术支持,包括技术咨询和售后服务,可联系 3M 的客户服务热线 800-225-5373 获取帮助。

    常见问题与解决方案


    1. 电缆损坏
    - 解决方法:检查是否有明显的机械损伤,如电缆外皮裂纹或内部导体断裂。必要时更换新的电缆组件。
    2. 信号干扰
    - 解决方法:确认所有连接点正确接地,确保电缆屏蔽层良好连接。如果问题依旧,考虑更换电缆。
    3. 接口不匹配
    - 解决方法:检查连接器和插头型号是否一致,必要时联系制造商获取正确的替换部件。

    总结和推荐


    综上所述,3M™ Mini D Ribbon (MDR) Cable Assembly 是一款高性能的高速数字数据传输系统,特别适合在对信号完整性要求较高的应用场景中使用。其独特的双轴屏蔽设计和快速释放锁扣使其在市场上具备显著的竞争优势。对于需要高效、稳定数据传输的行业用户来说,这款产品是一个值得推荐的选择。

14526-EZ8B-300-07C参数

参数
端接 -
排数 -
触头镀层
针脚数 -
触头镀层厚度 -
类型 SCSI,SCSI to SCSI
9.84' (3.00m)
零件状态 在售
包装方式 散装

14526-EZ8B-300-07C厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

14526-EZ8B-300-07C数据手册

厂牌 PDF简要描述 下载
3M D-Sub/D形连接器 - 并口 3M 14526-EZ8B-300-07C 14526-EZ8B-300-07C数据手册

14526-EZ8B-300-07C封装设计

查看详情并下载
Symbol
Footprint
3D Model
