10214-R21TS

厂牌: 3M
产品描述: Receptacle 2 14pin 760nm 金 通孔安装,面板安装 29.5mm(长度)*9.1mm(高度)
供应商型号: 3M1734-ND
供应商: Digi-Key
标准整包数: 1

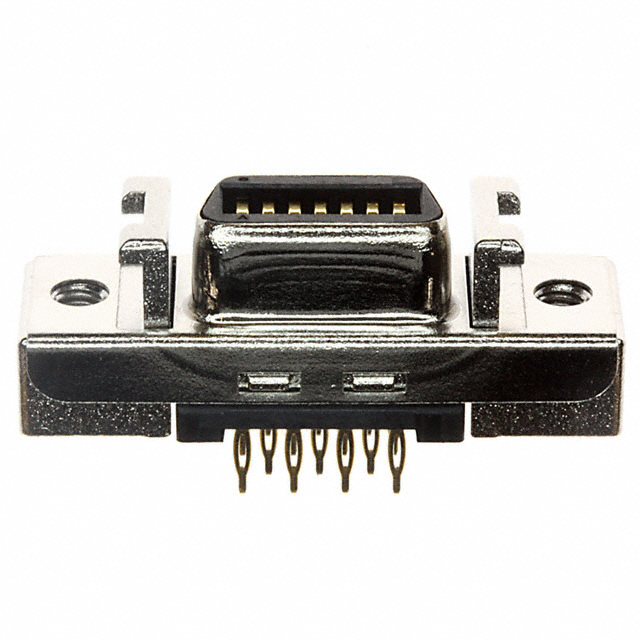

3M D-Sub/D形连接器 - 并口 10214-R21TS

10214-R21TS概述

    3M™ Mini D Ribbon (MDR) Connectors

    产品简介


    3M™ Mini D Ribbon (MDR) Connectors 是一款高可靠性连接器系列,特别适用于小型化电路板的连接需求。该系列产品采用垂直插针式设计,配备屏蔽罩以增强电磁兼容性。MDR 连接器可提供多种触点配置(从14个到80个触点),广泛应用于计算机、工业自动化、通信设备及医疗电子等领域。

    技术参数


    - 绝缘材料: 玻璃纤维增强聚对苯二甲酸丁二醇酯 (PBT)
    - 阻燃等级: UL 94V-0
    - 颜色: 黑色
    - 触点材料: 铜合金
    - 底座材料: 锌合金
    - 防护罩及锁钩材料: 钢材
    - 镀层: 镍
    - 电气规格
    - 电流额定值: 1安培
    - 绝缘电阻: ≥5×10^8 欧姆(500 VDC)
    - 耐电压: 500 V RMS(持续1分钟)
    - 环境条件
    - 温度范围: -20°C 至 +85°C
    - UL文件号: E680803

    产品特点和优势


    - 可靠的重复插拔: 采用了刀片对刀片接触设计,确保多次插拔后的可靠性能。
    - 坚固的金属外壳: 采用压铸金属外壳,提高了抗冲击和抗腐蚀能力。
    - 多样化触点配置: 支持从14到80个触点的不同配置,满足不同应用需求。
    - 符合RoHS标准: 符合欧盟及中国的RoHS标准,确保环保合规性。

    应用案例和使用建议


    这些连接器常用于需要高密度连接的应用场景,例如计算机内部线缆连接、医疗设备的传感器接口等。为了保证最佳性能,建议严格按照技术手册中的推荐安装工具进行装配。此外,在安装过程中需要注意触点和PCB孔的匹配尺寸,以确保插拔力适中且可靠。

    兼容性和支持


    - PCB孔兼容性: 适用于铜预涂涂层和焊接涂层的PCB孔。
    - 厂商支持: 提供完整的装配工具和文档支持,确保用户能够正确安装和使用这些连接器。

    常见问题与解决方案


    - Q: 插拔力过高或过低如何处理?
    - A: 调整PCB孔径尺寸,选择合适的PCB孔选项(参考手册中的选项1或选项2)。
    - Q: 如何确保连接器的可靠连接?
    - A: 使用推荐的安装工具,并确保所有触点与PCB孔正确对齐。

    总结和推荐


    3M™ Mini D Ribbon (MDR) Connectors凭借其可靠的设计和广泛的适用性,在众多应用场合中表现出色。这款连接器不仅提供了多种触点配置选项,还具有优良的电气特性和环境适应性。对于需要高密度连接的电子设备,强烈推荐使用此款连接器。

10214-R21TS参数

参数
触头镀层
针脚数 14pin
触头镀层厚度 760nm
类型 Receptacle
端接 -
排数 2
长*宽*高 29.5mm(长度)*9.1mm(高度)
安装方式 通孔安装,面板安装
零件状态 在售
包装方式 托盘

10214-R21TS厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

10214-R21TS数据手册

厂牌 PDF简要描述 下载
3M D-Sub/D形连接器 - 并口 3M 10214-R21TS 10214-R21TS数据手册

10214-R21TS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.3952 ¥ 111.0127
10+ $ 11.3818 ¥ 94.3263
50+ $ 10.1589 ¥ 84.1921
100+ $ 9.6742 ¥ 80.1748
300+ $ 8.953 ¥ 74.1984
500+ $ 8.6364 ¥ 71.5744
1000+ $ 8.2247 ¥ 68.1626
库存: 79
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 111.01
