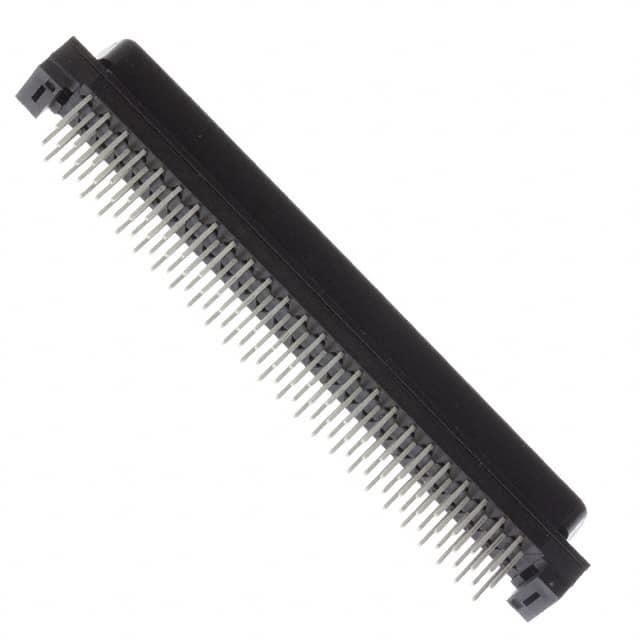

FX2CA2-100S-1.27DSA(71)

厂牌: HIROSE ELECTRIC
产品描述: Receptacle 焊盘 2 100pin 200nm 金 通孔安装
供应商型号: JY-FX2CA2-100S-1.27DSA(71)
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC D-Sub/D形连接器 - 并口 FX2CA2-100S-1.27DSA(71)

FX2CA2-100S-1.27DSA(71)概述


    产品简介


    基本介绍
    HIROSE ELECTRIC的FX2系列是1.27mm间距多用途二件式连接器,具有多种型号和应用配置。该连接器可以用于板对板、板对电缆和电缆对电缆的连接,广泛应用于计算机、外围设备和各种机器中。

    技术参数


    | 参数 | 规格 |

    | 电流额定值 | 0.5A |
    | 工作温度范围 | -55°C到+85°C(含电流流引起的温升) |
    | 存储温度范围 | -10°C到+60°C |
    | 电压等级 | 125V AC |
    | 工作湿度范围 | 40%-80% |
    | 存储湿度范围 | 40%-70% |
    | 绝缘电阻 | ≥1000MΩ (250V DC) |
    | 耐压 | 300V AC/1分钟无闪络或绝缘击穿 |
    | 接触电阻 | ≤45mΩ (100mA) |
    | 振动 | 1μs以上电气连续性无中断 |
    | 温度循环 | 接触电阻:≤55mΩ;绝缘电阻:≥100MΩ |
    | 耐久性(插拔次数) | ≤55mΩ |
    | 焊接热阻抗 | 无影响性能的组件变形 |

    产品特点和优势


    1. 多功能性和通用性:支持多种连接方式,包括板对板、板对电缆及电缆对电缆,通过不同型号灵活应对各种应用需求。
    2. 易操作性:独特的单手操作设计,便于插入和拔出,操作体验佳。
    3. 预防误插机制:防止错误插拔设计,有效提高可靠性。
    4. 多种安装类型:提供垂直、水平和通孔等多种安装选项,方便客户选择。
    5. 堆叠高度调节:可调的高度范围为12mm到16mm,适用于不同高度的电路板堆叠需求。
    6. 环境适应性:适用的温度范围宽泛,可在极端环境下稳定工作。
    7. 可靠的接触材料:采用磷青铜作为接触材料,确保良好的导电性和耐用性。
    8. 表面处理选择:金属片加强焊接强度,且可以根据需求选择是否需要金属片。
    9. 认证与环保:符合RoHS标准,绿色制造。

    应用案例和使用建议


    应用案例
    - 计算机行业:广泛应用在各类计算机主板和其他内部组件之间的连接。
    - 外围设备:例如打印机、扫描仪等,用于连接控制板和传感器。
    - 工业自动化:连接传感器和控制器,实现自动化控制。
    - 医疗器械:用于医疗设备的信号传输,保证数据准确性。
    使用建议
    - 在使用时,建议根据具体应用需求选择合适的接触材料(如磷青铜或黄铜),以达到最佳的电性能和耐久性。
    - 插拔连接器时,应先解锁后进行插拔,以免造成误操作损坏连接器。
    - 需要清洁时,选择适当的清洁方法(如不清洁型或清洁型)以防止液体残留导致短路。

    兼容性和支持


    该连接器具有良好的兼容性,可与其他电子元件配合使用,满足多种电路设计需求。HIROSE ELECTRIC公司提供了详尽的技术支持和售后服务,客户可以通过其官网获得详细的产品文档和技术咨询。

    常见问题与解决方案


    1. 插拔过程中感觉费力
    - 解决方案:检查是否有异物阻碍插拔,或者确认插头与插座是否正确对齐。
    2. 接触电阻偏高
    - 解决方案:清洁连接器表面或更换接触材料,确保接触点清洁无氧化。
    3. 无法锁定
    - 解决方案:检查锁扣是否损坏或未正确安装,必要时可联系技术支持更换锁扣。

    总结和推荐


    FX2系列连接器凭借其多功能、高可靠性和易于操作的特点,在多个应用领域表现出色。它不仅具备广泛的温度和湿度适应能力,还能通过多种安装方式满足不同设计需求。鉴于这些优势,强烈推荐给需要高效、可靠连接解决方案的工程师和设计师。无论是工业自动化、医疗设备还是计算机系统,FX2系列都是值得信赖的选择。

FX2CA2-100S-1.27DSA(71)参数

参数
排数 2
触头镀层
针脚数 100pin
触头镀层厚度 200nm
类型 Receptacle
端接 焊盘
安装方式 通孔安装
零件状态 在售
包装方式 托盘

FX2CA2-100S-1.27DSA(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX2CA2-100S-1.27DSA(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC D-Sub/D形连接器 - 并口 HIROSE ELECTRIC FX2CA2-100S-1.27DSA(71) FX2CA2-100S-1.27DSA(71)数据手册

FX2CA2-100S-1.27DSA(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
