JR25RK-16S

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 圆形连接器, JR系列, 16芯, 面板安装, 焊接
供应商型号: JR25RK-16S
供应商: 国内现货
标准整包数: 1

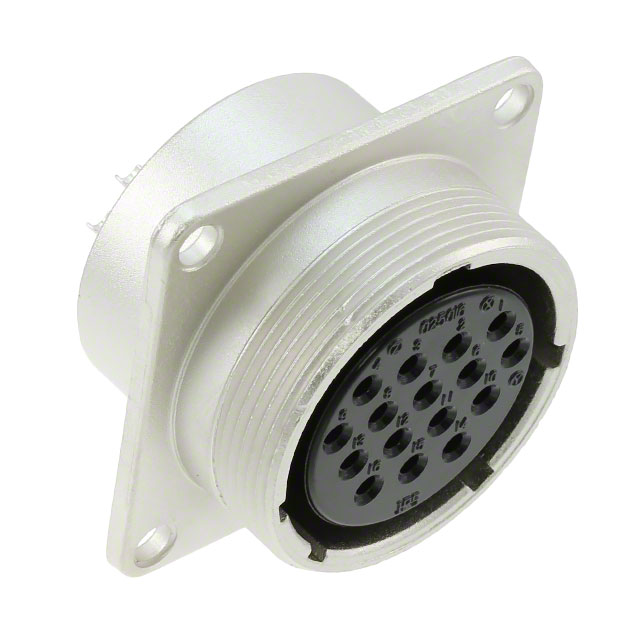

HIROSE ELECTRIC 圆形连接器 JR25RK-16S

JR25RK-16S概述

    JR系列圆型连接器技术手册

    产品简介


    JR系列圆型连接器符合日本工业标准(JIS)C 5432标准,适用于电器设备。该系列连接器旨在提供高可靠性,以应对汽车、工业自动化及其它关键应用领域的严苛需求。它们广泛应用于各种电子设备中,如控制系统、传感器网络和动力系统等。

    技术参数


    电流等级
    | 壳体尺寸 | 接触数 | 电流等级 |
    |
    | 13 | 3 | 10A |
    | 5 | 5A |
    | 16 | 7 | 10A |
    | 10, 14 | 5A |
    | 21 | 10 | 10A |
    | 16 | 5A(压接型:3A)|
    | 26 | 5A(仅接触编号A和B:10A)|
    | 25 | 4 | 30A |
    | 5, 16 | 10A |
    | 24 | 5A(压接型:3A)|
    电压等级
    | 壳体尺寸 | 接触数 | 电压等级 |
    |
    | 13 | 3, 5 | AC250V, DC350V |
    | 16 | 7, 10, 14 | AC250V, DC350V |
    | 21 | 10, 16, 26 | AC1000V, DC1400V |
    | 25 | 4, 5 | AC1000V, DC1400V |
    操作温度范围
    - 温度范围:-25°C至+85°C
    - 存储温度范围:-10°C至+60°C
    其他技术规格
    - 接触电阻:最大5毫欧姆(对于特定型号,最大为10毫欧姆)
    - 绝缘电阻:最小1,000兆欧姆(某些型号最小为10,000兆欧姆)
    - 耐压能力:无闪络或击穿(对于特定型号,交流1,000V持续1分钟;某些型号为交流3,000V持续1分钟)
    - 振动耐受性:无电连续中断超过10微秒(10到55赫兹/周期,振幅0.75毫米,三个方向,每方向2小时)
    - 冲击耐受性:无电连续中断超过10微秒(加速度:490米/秒²,持续时间:11毫秒,六个方向,每个方向3次循环)
    - 温度循环测试:绝缘电阻最小1,000兆欧姆(某些型号最小为10,000兆欧姆)
    - 湿气耐受性:绝缘电阻(干燥时)最小100兆欧姆(某些型号最小为5,000兆欧姆)

    产品特点和优势


    1. 符合JIS C 5432标准:确保连接器的可靠性与通用性。
    2. 广泛的应用电流和电压等级:适应不同应用需求。
    3. 良好的抗振动和冲击性能:适合严苛的工作环境。
    4. 出色的湿气和温度耐受性:在极端环境中依然可靠。
    5. 采用银镀层接触件:提高接触稳定性和导电性。

    应用案例和使用建议


    JR系列圆型连接器广泛应用于汽车制造、工业自动化、电源管理系统等领域。例如,在汽车领域,可以用于电池管理系统的连接;在工业自动化领域,可用于伺服电机的电源和信号传输。使用时需注意选择合适的壳体尺寸和接触数量,以匹配具体的应用要求。同时,在恶劣环境中使用时,应特别注意防护措施,避免硫化物气体的侵蚀。

    兼容性和支持


    - 材料/表面处理:壳体采用铝合金并镍镀,绝缘体采用酚醛树脂或聚苯硫醚(PPS),接触件采用铜合金并银镀。
    - 兼容性:可与同类连接器和相关电气设备配合使用。
    - 支持和服务:如有需要高可靠性要求的应用,如汽车行业,请联系制造商代表获取更多信息和支持服务。

    常见问题与解决方案


    1. 问题:接触电阻异常
    - 解决办法:检查接触部位是否有污垢或氧化,必要时进行清洁。
    2. 问题:绝缘电阻降低
    - 解决办法:确认是否处于潮湿或污染环境中,采取适当的保护措施。
    3. 问题:振动导致接触不良
    - 解决办法:使用更高级别的防震措施,确保安装稳固。

    总结和推荐


    JR系列圆型连接器凭借其卓越的技术规格和广泛的应用范围,在电子设备的连接方面表现出色。尤其在面对高温、高压和振动等复杂环境时,表现尤为突出。其独特的设计和高品质材料使其成为众多应用的理想选择。建议在需要高可靠性的关键应用中使用该系列产品。
    总的来说,JR系列圆型连接器是一款值得推荐的产品,尤其是在需要应对复杂环境的场合。

JR25RK-16S参数

参数
端接 焊盘
额定电流 10A
外壳材料 Aluminum Alloy
针脚数 16pin
触头镀层 - 配接
类型 Female Sockets,Receptacle,Threaded
颜色 银色
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装,袋装

JR25RK-16S厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR25RK-16S数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR25RK-16S JR25RK-16S数据手册

JR25RK-16S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 81.6539
75+ ¥ 79.864
150+ ¥ 78.1524
300+ ¥ 53.353
600+ ¥ 52.0196
3000+ ¥ 50.9792
库存: 866
起订量: 10 增量: 0
交货地:
最小起订量为:1
合计: ¥ 81.65
